Зашто користимо мењач са БЛДЦ мотором?

ДЦ (БЛДЦ) мотори без четкица постали су преферирано решење за кретање у индустријама у распону од роботике и аутоматизације до медицинских уређаја, електричних возила, лабораторијске опреме и индустријских машина. Њихова висока ефикасност, дуг радни век, ниски захтеви за одржавање и одлична контрола брзине чине их идеалним избором за модерне системе кретања. Међутим, многе апликације захтевају више од само перформанси мотора. Овде мењач постаје неопходан.

Мењач упарен са БЛДЦ мотором трансформише излаз мотора у перформансе специфичне за примену оптимизовањем обртног момента, брзине, ефикасности, тачности позиционирања и способности управљања оптерећењем. У многим инжењерским апликацијама, БЛДЦ мотор без мењача једноставно не може да обезбеди потребан обртни момент или радне карактеристике потребне за поуздане перформансе.

Овај чланак истражује техничке разлоге зашто се мењачи обично користе са БЛДЦ моторима и како ова комбинација ствара високо ефикасне и моћне погонске системе.

Разумевање улоге мењача у БЛДЦ моторном систему

Мењач је механички преносни уређај инсталиран између осовине мотора и погонског оптерећења. Његова примарна функција је да модификује однос између брзине и обртног момента.

Када је мењач причвршћен за БЛДЦ мотор:

• Излазна брзина се смањује

• Излазни обртни момент се повећава

• Инерција оптерећења је оптимизована

• Ефикасност мотора се побољшава

• Контрола покрета постаје прецизнија

Мењач омогућава инжењерима да користе мањи и ефикаснији мотор док и даље постижу потребне излазне перформансе.

Без мењача, мотор ће можда морати да буде знатно већи, тежи и скупљи да би директно испоручио исти обртни момент.

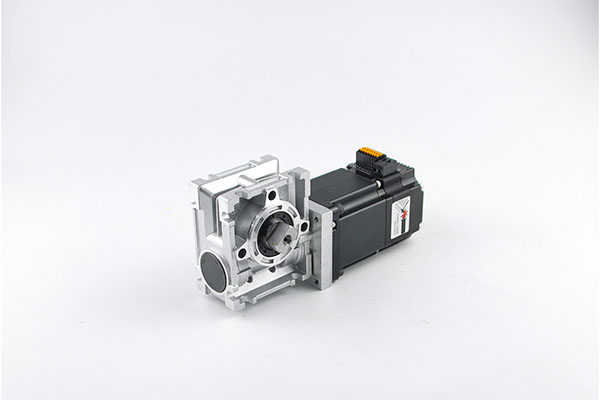

Бесфоц БЛДЦ мотори са зупчаницима

Бесфоц корачни моторни систем Цустомизед Сервице

Бесфоц Схафт Цустомизед Сервице

Повећање излазног момента

Најчешћи разлог за коришћење мењача

Један од примарних разлога за интеграцију мењача са БЛДЦ мотором је множење обртног момента.

БЛДЦ мотори природно раде при релативно великим брзинама. Иако су ефикасни у генерисању ротационог кретања, многе индустријске примене захтевају висок обртни момент при малим брзинама.

Мењач претвара ротацију мотора велике брзине у повећани излазни обртни момент.

Пример

Размотрите БЛДЦ мотор који производи:

• Брзина: 3000 РПМ

• Обртни момент: 0,5 Нм

Коришћење мењача 10:1:

• Излазна брзина постаје приближно 300 РПМ

• Излазни обртни момент се повећава на приближно 5 Нм (минус губици ефикасности мењача)

Ово множење обртног момента омогућава компактним моторима да покрећу:

• Роботски зглобови

• Транспортни системи

• Аутоматизована вођена возила (АГВ)

• Електрични актуатори

• Машине за паковање

• Опрема за аутоматизацију медицине

Без мењача, постизање истог обртног момента захтевало би много већи мотор.

Смањење излазне брзине за прецизну контролу покрета

БЛДЦ мотори су дизајнирани да ефикасно раде при великим брзинама ротације.

Многе апликације, међутим, захтевају контролисан и прецизан рад при малим брзинама.

Примери укључују:

• Колаборативни роботи

• Аутоматизација лабораторије

• Системи за позиционирање камере

• Медицинска опрема

• Системи за производњу полупроводника

БЛДЦ мотори са директним погоном могу се пребрзо ротирати за ове апликације.

Мењач смањује излазну брзину док одржава несметан рад.

Ово омогућава:

• Боља прецизност позиционирања

• Стабилније кретање

• Смањено прекорачење

• Побољшана резолуција контроле

Као резултат тога, мењач постаје критична компонента у системима који захтевају прецизно кретање.

Побољшање тачности позиционирања

Савремени системи аутоматизације се у великој мери ослањају на прецизно позиционирање.

Када се мењач комбинује са БЛДЦ мотором и енкодером, ефективна резолуција позиционирања се значајно повећава.

на пример:

Моторни енкодер може да обезбеди:

• 1000 бројања по обрту

Са мењачем 20:1:

• Ефективна излазна резолуција постаје 20.000 бројања по излазној револуцији

Ово повећање резолуције омогућава:

• Прецизно роботско кретање

• Прецизна контрола вентила

• Механизми финог подешавања

• Системи за инспекцију високе прецизности

Планетарни мењачи су посебно популарни у прецизним применама јер нуде мали зазор и високу поновљивост позиционирања.

Усклађивање карактеристика мотора са захтевима оптерећења

Свака апликација има јединствене захтеве за брзину, обртни момент и оптерећење. Док БЛДЦ мотори раде најефикасније у одређеним радним опсезима, погоњено оптерећење може захтевати ниже брзине и већи обртни момент него што мотор може директно да обезбеди.

Мењач помаже у премошћивању овог јаза усклађивањем карактеристика мотора са захтевима апликације. Смањењем брзине и повећањем обртног момента, мотор може да ради ближе свом оптималном опсегу ефикасности док испоручује перформансе потребне на излазном вратилу.

Предности правилног усклађивања мотора и оптерећења

• Побољшана ефикасност система

• Мања потрошња енергије

• Смањено загревање мотора

• Боље динамичке перформансе

• Продужени радни век мотора

Типичне апликације

Усклађивање између мотора и оптерећења је посебно важно у:

• Роботика

• Аутоматизована вођена возила (АГВ)

• Транспортни системи

• Медицинска опрема

• Машине за индустријску аутоматизацију

Коришћењем мењача за оптимизацију односа између снаге мотора и потражње за оптерећењем, инжењери могу да постигну глаткији рад, већу ефикасност и поузданије дугорочне перформансе.

Омогућавање употребе мањих мотора

Мењач омогућава инжењерима да користе мањи БЛДЦ мотор док и даље постижу обртни момент који захтева апликација. Уместо да се изабере већи мотор да директно генерише велики обртни момент, мењач умножава излазни обртни момент мотора кроз редукцију степена преноса.

На пример, компактни БЛДЦ мотор који ради великом брзином може бити упарен са мењачем како би се испоручио знатно већи обртни момент на излазном вратилу. Овај приступ често пружа исте перформансе као већи мотор са директним погоном, али са мањим отиском.

Предности коришћења мањег мотора са мењачем

• Смањена величина система

• Мања укупна тежина

• Нижи трошак мотора

• Побољшана енергетска ефикасност

• Лакша интеграција у компактну опрему

Уобичајене апликације

БЛДЦ мотори са зупчаницима се широко користе у:

• Сервисни роботи

• АГВ и АМР

• Медицинска средства

• Електрични актуатори

• Опрема за паковање

• Системи за аутоматизацију лабораторија

Комбиновањем а мењач са БЛДЦ мотором , произвођачи могу постићи висок обртни момент без повећања величине мотора, чинећи систем компактнијим, ефикаснијим и исплативијим.

Побољшање почетних перформанси

Многе апликације доживљавају велика почетна оптерећења.

Примери укључују:

• Транспортне траке

• Опрема за руковање материјалом

• Мобилни роботи

• Индустријска врата

• Аутоматизовани системи за складиштење

Мотори са директним погоном могу захтевати значајну стартну струју да би се превазишла инерција.

Мењач повећава расположиви почетни обртни момент, омогућавајући лакше перформансе покретања.

Предности укључују:

• Смањени скокови струје

• Мање оптерећења на намотајима мотора

• Побољшана поузданост

• Брже убрзање

Ово је посебно вредно у системима који се често покрећу и заустављају током дана.

Побољшање усклађивања инерције оптерећења

У инжењерингу контроле кретања, усклађивање инерције је критични фактор дизајна.

Када инерција оптерећења знатно премашује инерцију мотора:

• Одговор постаје спор

• Стабилност се смањује

• Контролно подешавање постаје тешко

Мењач ефективно одражава инерцију оптерећења назад на мотор на смањеној вредности.

Одражена инерција се смањује према квадрату преносног односа.

на пример:

Мењач 10:1 може смањити рефлектовану инерцију оптерећења за фактор 100.

Предности укључују:

• Боље серво перформансе

• Брже време одговора

• Побољшана стабилност контроле

• Побољшано динамичко понашање

Због тога се БЛДЦ мотори са зупчаницима широко користе у напредним системима аутоматизације.

Смањење механичког напрезања

Примене са високим обртним моментом стављају значајан стрес на компоненте мотора.

Без мењача:

• Лежајеви доживљавају већа оптерећења

• Осовине доживљавају веће торзионо напрезање

• Намотаји раде на вишим нивоима струје

Мењач ефикасније распоређује механичко оптерећење.

као резултат:

• Моторни стрес се смањује

• Животни век компоненти се повећава

• Поузданост се побољшава

• Захтеви за одржавање су смањени

Ово директно доприноси нижим укупним трошковима власништва током животног циклуса опреме.

Подршка индустријским апликацијама за тешке услове рада

Индустријски системи често захтевају значајан излазни обртни момент.

Пријаве укључују:

• Опрема за паковање

• Текстилне машине

• Аутоматизација пољопривреде

• Индустријски транспортери

• Аутоматизована складишта

• Машине алатке

Ови системи захтевају:

• Континуирани рад

• Висок обртни момент

• Дуг радни век

БЛДЦ мотор са зупчаником обезбеђује потребну густину снаге да испуни ове захтеве уз одржавање одличне ефикасности.

Планетарни мењачи су посебно популарни јер нуде:

• Висок капацитет обртног момента

• Компактне димензије

• Одлична расподела оптерећења

• Висока ефикасност

Побољшање енергетске ефикасности

Многи људи претпостављају да додавање мењача смањује ефикасност.

Док мењачи уносе неке механичке губитке, укупна ефикасност система се често побољшава.

Ово се дешава зато што мотор може да ради ближе свом оптималном опсегу ефикасности.

Предности укључују:

• Мања потрошња енергије

• Смањено трошење батерије

• Нижи оперативни трошкови

• Мање стварање топлоте

За системе електричне мобилности и аутономне роботе, ова побољшања ефикасности могу значајно продужити време рада.

Типови мењача који се обично користе са БЛДЦ моторима

Планетарни мењачи

Планетарни мењачи су међу најчешћим изборима за БЛДЦ моторе.

Предности укључују:

• Велика густина обртног момента

• Компактан дизајн

• Висока ефикасност

• Низак повратни удар

• Одлична поузданост

Уобичајене апликације:

• Роботика

• АГВс

• Медицинска опрема

• Прецизна аутоматизација

Спур Геарбокес

Челни мењачи су једноставни и исплативи.

Предности укључују:

• Лака производња

• Ниска цена

• Добра ефикасност

Уобичајене апликације:

• Производи широке потрошње

• Лаки индустријски системи

• Општа аутоматизација

Пужни мењачи

Пужни мењачи обезбеђују високе редукционе односе.

Предности укључују:

• Компактно смањење

• Могућност самозакључавања

• Гладак рад

Уобичајене апликације:

• Опрема за дизање

• Системи за позиционирање

• Индустријски актуатори

Хеликални мењачи

Зупчасти мењачи обезбеђују глаткији рад од система цилиндричних зупчаника.

Предности укључују:

• Смањена бука

• Већа носивост

• Боља издржљивост

Уобичајене апликације:

• Индустријске машине

• Опрема за континуирани рад

• Системи аутоматизације високог оптерећења

Апликације које обично користе БЛДЦ моторе са зупчаницима

Комбинација мењача и БЛДЦ мотора се широко користи у:

• Сервисни роботи

• Колаборативни роботи (Коботи)

• Аутономни мобилни роботи (АМР)

• Аутоматизована вођена возила (АГВ)

• Медицински дијагностички системи

• Аутоматизација лабораторије

• Електрична инвалидска колица

• Машине за паковање

• Опрема за прераду хране

• Паметне аутомате

• Сигурносни и надзорни системи

• Уређаји за електричну мобилност

• Индустријски транспортери

У овим применама, мењач омогућава прецизно кретање, повећан обртни момент и оптимизовану ефикасност.

Како одабрати прави мењач за БЛДЦ мотор

Приликом избора мењача, инжењери треба да процене:

Захтеви обртног момента

Одредите сталне и вршне захтеве обртног момента.

Захтеви за брзину

Дефинишите потребан излазни број обртаја у минути.

Геар Ратио

Изаберите однос који балансира обртни момент и брзину.

Захтеви за повратну реакцију

Мењач са малим зазором је од суштинског значаја за прецизно позиционирање.

Ефикасност

Већа ефикасност побољшава укупне перформансе система.

Дути Цицле

Примене у непрекидном раду захтевају робусну конструкцију мењача.

Услови животне средине

Узмите у обзир температуру, влажност, нивое удара и вибрација.

Правилан избор мењача обезбеђује максималне перформансе и дугорочну поузданост.

Закључак

Мењач се користи са БЛДЦ мотором јер трансформише излаз мотора велике брзине у практичне перформансе специфичне за примену. Повећањем обртног момента, смањењем брзине, побољшањем тачности позиционирања, оптимизацијом усклађивања инерције, повећањем ефикасности и омогућавањем мањих дизајна мотора, мењач постаје критична компонента у модерним системима за контролу кретања.

Било да се користи у роботици, индустријској аутоматизацији, медицинским уређајима, аутономним возилима или прецизним машинама, БЛДЦ мотор са зупчаником пружа идеалан баланс снаге, ефикасности, компактности и контроле. Ова комбинација омогућава инжењерима да постигну супериорне перформансе уз смањење величине система, потрошње енергије и укупних оперативних трошкова, чинећи БЛДЦ моторе са зупчаницима једним од најефикаснијих погонских решења доступних данас.

Честа питања:

1. Зашто се мењач користи са БЛДЦ мотором?

БЕСФОЦ одговор:
Мењач се користи са БЛДЦ мотором за смањење излазне брзине уз повећање излазног обртног момента. Ово омогућава мотору да испуни захтеве перформанси апликација којима је потребан висок обртни момент при малим брзинама, као што су роботика, опрема за аутоматизацију, АГВ и медицински уређаји. БЛДЦ мотор са зупчаником такође побољшава ефикасност, управљивост и укупне перформансе система.

2. Како мењач повећава обртни момент БЛДЦ мотора?

БЕСФОЦ Одговор:
Мењач умножава излазни обртни момент мотора кроз редукцију степена преноса. Када се брзина ротације смањи у складу са односом преноса, расположиви излазни обртни момент се пропорционално повећава, минус мањи губици ефикасности. Ово омогућава компактном БЛДЦ мотору да покреће већа оптерећења без потребе за већим мотором.

3. Да ли мењач смањује брзину БЛДЦ мотора?

БЕСФОЦ Одговор:
Да. Мењач смањује излазну брзину за одређени степен преноса. На пример, мењач 10:1 смањује мотор који ради при 3.000 РПМ на приближно 300 РПМ на излазном вратилу док значајно повећава обртни момент. Ово чини мотор погодним за апликације које захтевају контролисано и прецизно кретање.

4. Које врсте мењача се обично користе са БЛДЦ моторима?

БЕСФОЦ одговор:
Најчешћи типови мењача који се користе са БЛДЦ моторима укључују планетарне мењаче, цилиндричне мењаче, пужне мењаче и спиралне мењаче. Међу њима, планетарни мењачи су широко пожељни због своје компактне величине, велике густине обртног момента, високе ефикасности и малог зазора.

5. Може ли мењач побољшати тачност позиционирања?

БЕСФОЦ Одговор:
Да. Смањењем излазне брзине и повећањем ефективне резолуције, мењач побољшава тачност позиционирања и поновљивост. Када се комбинује са енкодером и контролером мотора, БЛДЦ мотор са зупчаником може постићи високо прецизну контролу кретања која је потребна у роботици, медицинској опреми и системима индустријске аутоматизације.

6. Зашто једноставно не користите већи БЛДЦ мотор уместо мењача?

БЕСФОЦ одговор:
Коришћење већег мотора повећава величину система, тежину и цену. Мењач омогућава мањем БЛДЦ мотору да генерише потребан обртни момент уз одржавање компактног и ефикасног дизајна. Овај приступ често даје боље укупне перформансе и смањује захтеве за простором за инсталацију.

7. Да ли мењач побољшава енергетску ефикасност?

БЕСФОЦ Одговор:
У многим апликацијама, да. Иако мењачи доносе неке механичке губитке, они омогућавају БЛДЦ мотору да ради ближе свом оптималном опсегу ефикасности. Ово може смањити потрошњу струје, смањити производњу топлоте и побољшати укупну енергетску ефикасност погонског система.

8. Које апликације обично користе БЛДЦ моторе са редуктором?

БЕСФОЦ одговор:
БЛДЦ мотори са зупчаницима се широко користе у сервисним роботима, колаборативним роботима, АГВ-овима, АМР-овима, медицинским уређајима, лабораторијској аутоматизацији, паметним продајним машинама, опреми за електричну мобилност, индустријским транспортерима и машинама за паковање. Ове апликације имају користи од високог обртног момента, компактне величине и прецизне контроле брзине.

9. Како мењач утиче на век трајања мотора?

БЕСФОЦ одговор:
Правилно одабран мењач може да смањи механички стрес на мотору омогућавајући му да ради у оквиру свог оптималног опсега перформанси. Мања потрошња струје, смањено стварање топлоте и побољшано усклађивање оптерећења помажу да се продужи век мотора и побољша укупна поузданост система.

10. Шта треба узети у обзир при избору мењача за БЛДЦ мотор?

БЕСФОЦ одговор:
Кључни фактори укључују потребан излазни обртни момент, брзину, однос преноса, зазор, ефикасност, радни циклус, карактеристике оптерећења и услове околине. Избор правог мењача обезбеђује оптималне перформансе, дуг радни век и поуздан рад у предвиђеној примени.
