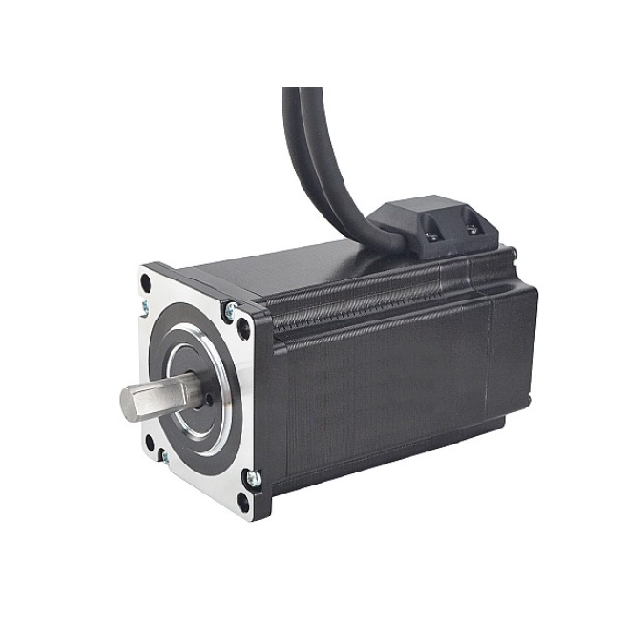

NEMA 24 BF60HSN30 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 3n.m (424,84oz.in) 60x60x100mm 4a 4 žice

Tip: Nema24 Hibridni bipolarni zaprti zanki stepper

Tok: 4a

Upor: 0,65Ω

Nazivni navor: 3n.m (424.84oz.in)

Model:
BF60HSN30
Znamka:
Besfoc
Vrste Steper Motor:
Motorji zaprte zanke
Velikost motorja:
NEMA24 (60 mm)
Število potencialnih strank:
4žice
Faza:
2 faza
Kotni kot:
1,8 °
MOQ:
10 psov


Razpoložljivost:



Poizvedite

BESFOC NEMA 24 Bipolarni hibridni zaprti koračni motor za zaprto zanko (BF60HSN30) s kotom koraka 1,8deg in velikostjo 60x60x100mm. Ima 4 žice, 4A, 0,65 Ω 2,4MH in z zadrževanjem navora 3n.m (424.84oz.in) . za več različnih zahtev Stepper Motors (na primer menjalnik, zavoro, dajalnik ali integrirani motorji), kontaktirajte nas !!!

Električne specifikacije:

Vrsta: NEMA24 Bipolarni hibridni korak
Ime modela: BF60HSN30
Faza: 2
Kotni kot: 1,8 stopinj
Tok: 4a
Upor: 0,65 Ω ± 0,1 (20 ℃)
Induktivnost: 2,4MH ± 20%(1kHz 1V RMS)
Navor držanja: 3 N.cm ( 424.84Oz.in)
Izolacijski razred: B (130 °); 80k max.
Neobvezni deli: menjalnik, dajalnik, zavora, integriran gonilnik ...

Fizične specifikacije:

Velikost okvirja: Nema 24 (60 x 60 mm)
Dolžina telesa: 100 mm
Premer gredi: 8 mm
Dolžina gredi: 24 mm

Povezava žic:

Priključek za zaprto zanko Stepper Motorne žice:

A+	A-	B+	B-
Črn	Zeleno	Rdeča	Modro

Povezava z žicami Encoder:

Ea+	Dajalnik a+ fazni vhod	Črn
Ea-	Dajalnik a- fazni vhod	Modro
Eb+	Dajalnik b+ fazni vhod	Rumena
Eb-	Dajalnik b-fazni vhod	Zeleno
Vcc	Napetost dajalnika (+5V)	Rdeča
EGND	Encoder Grand (0V)	Bela

Prejšnji:

Naslednji:

Sorodni izdelki

NEMA 34 BF86HSN65 HIBRIDI BIPOLARNA ZAPRTA ZAPRTA ZAKLJUČEK 1,8 stopinj 6,8 nm (962,96oz.in) 86x86x100mm 6,0a 4 žice

NEMA 34 BF86HSN120 HIBRID BIPOLARNA ZAPRTA ZAPRTA ZAKLJUČEK 1,8 stopinj 12n.m (1699,34oz.in) 86x86x155mm 6,0a 4 žice

NEMA 34 BF86HSN85 HIBRID BIPOLARNA ZAPRTA ZAPRTA ZAKLJUČEK 1,8 stopinj 8,5nm (1023,70oz.in) 86x86x115mm 6.0a 4 žice

NEMA 34 BF86HSN45 HIBRIDI BIPOLARNA ZAPRTA ZAPRTA ZAKLJUČEK 1,8 stopinj 4,5 nm (637,25oz.in) 86x86x78mm 6,0a 4 žice

NEMA 24 BF60HSN40 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 4n.m (566,45oz.in) 60x60x111mm 4a 4 žice

NEMA 23 BF57HSN30 Hibridni bipolarni zaprti zanki Stepper Motor z dajalnikom 1,8 stopinj 3n.m (424,84oz.in) 57x57x112mm 4,2a 4 žice

NEMA 23 BF57HSN21 Hibridni bipolarni zaprti zanki Stepper Motor z dajalnikom 1,8 stopinj 2,1nm (297,38oz.in) 57x57x76mm 4,2a 4 žice

NEMA 23 BF57HSN12 Hibridni bipolarni zaprti zanki Stepper Motor z dajalnikom 1,8 stopinj 1,2 nm (169,93oz.in) 57x57x56mm 4,2a 4 žice

NEMA 17 BF42HSN07 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 73Ncm (103,38oz.in) 42x42x60mm 1,7a 4 žice

NEMA 17 BF42HSN05 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 55Ncm (77,89oz.in) 42x42x48mm 1,7a 4 žice

NEMA 11 BF28HSN012 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 12n.cm (16,99oz.in) 28x28x51mm 0,67a 4 žice

NEMA 11 BF28HSN009 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 9n.cm (12,75oz.in) 28x28x45mm 0,67a 4 žice

NEMA 11 BF28HSN006 Hibridni bipolarni zaprti zanki Stepper Motor 1,8 stopinj 6n.cm (8.50oz.in) 28x28x32mm 0,67a 4 žice

Električna specifikacija
Vrsta izdelka	/	Nema 24 Bipolarni hibridni motor zaprte zanke
Ime modela	/	BF60HSN30
Faza	faza	2
Kotni kot	°	1.8
Tok	A	4
Odpor	Ω	0.65
Induktivnost	MH	2.4
Nazivni navor (NM)	Nm	3
Držanje navora (Oz.in)	Oz.in	424.84
Bipolarni/unipolarni	/	Bipolarni
Izolacijski razred	/	B
Zadrževalni navor	G.CM	1100
Inercija rotorja	G.CM²	980

Električna specifikacija
Vrsta izdelka	/	Nema 24 Bipolarni hibridni motor zaprte zanke
Ime modela	/	BF60HSN30
Faza	faza	2
Kotni kot	°	1.8
Tok	A	4
Odpor	Ω	0.65
Induktivnost	MH	2.4
Nazivni navor (NM)	Nm	3
Držanje navora (Oz.in)	Oz.in	424.84
Bipolarni/unipolarni	/	Bipolarni
Izolacijski razred	/	B
Zadrževalni navor	G.CM	1100
Inercija rotorja	G.CM²	980
