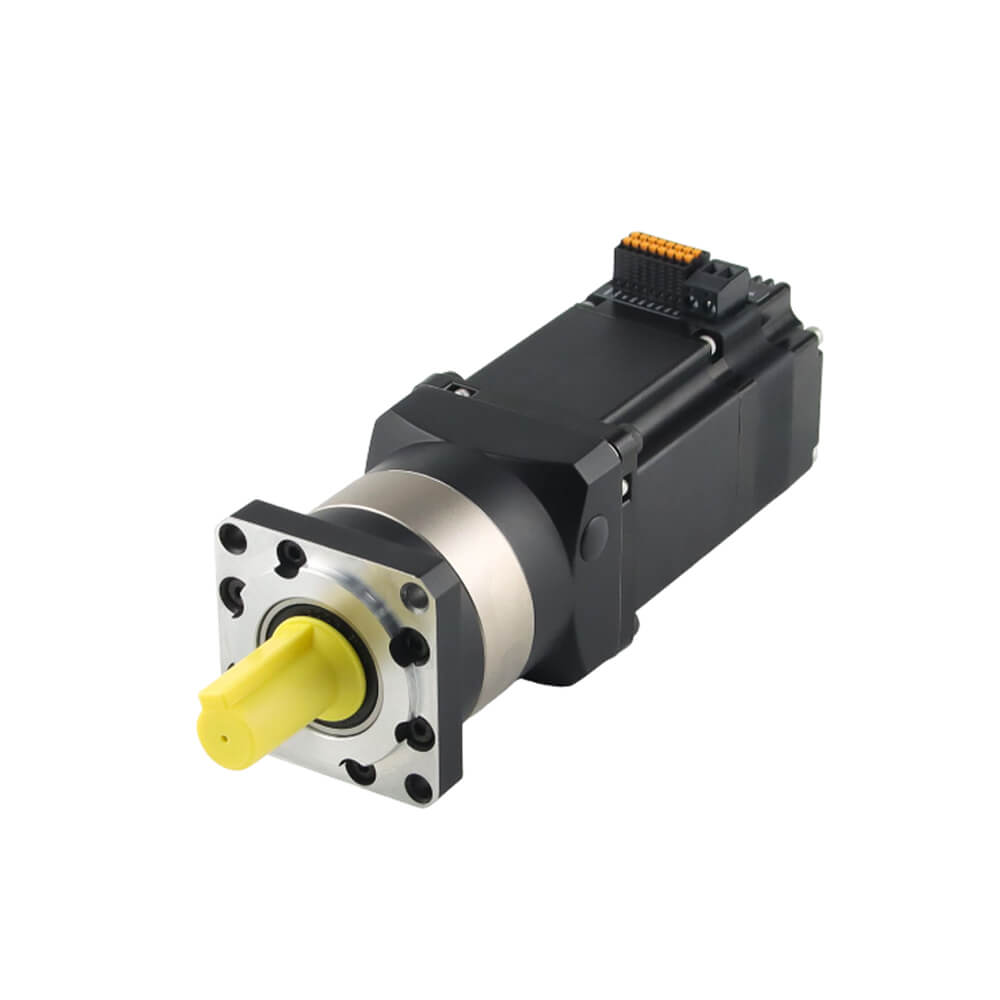

Nema 24 BFIDC60-P124A1 Гаригийн араатай нэгдсэн DC серво мотор (CANopen, RS485 нэмэлт) 200W 11.5A 0.63Nm

Төрөл: BFIDC60-P124A1 гаригийн хурдны хайрцагтай нэгдсэн сойзгүй тогтмол гүйдлийн серво мотор

Туйлууд: 8 туйл

Нэрлэсэн хүч: 200 Вт

Нэрлэсэн хурд: 3000±10%RPM

Нэрлэсэн гүйдэл: 12А

Нэрлэсэн момент: 0.63 Нм(89.21 унц.ин)

Кодлогч: 17 битийн үнэмлэхүй кодлогчийн

Загвар:
BFIDC60-P124A1 гаригийн хурдны хайрцагтай
Брэнд:
Бесфок
Нэрлэсэн хурд:
4000 эрг / мин
Bldc шон:
8 шон
Нэгдсэн сойзгүй серво моторын хэмжээ:
Нема24-60мм
Нэрлэсэн хүчдэл:
24V
Харилцааны аргууд:
Импульсийн төрөл, RS485 ModBus, CANopen сүлжээ
MOQ:
10 ширхэг


боломж:



лавлах

Besfoc nema 24 nema 24 BFIDC60-P124A1 60x60x98.3mm Planetary Geared нэгдсэн сойзгүй тогтмол гүйдлийн серво мотор, Pluse удирдлагатай 200W 24V 3000Rpm 0.63Nm, 17bit нэгдсэн драйвертай. . Илүү олон төрлийн нэгдсэн серво моторын шаардлагыг бидэнтэй холбоо барина уу!!!

Цахилгааны үзүүлэлтүүд:

Загварын нэр: BFIDC60-P124A1
Үе шат: 3
Польшууд: 8
Нэрлэсэн хүч: 200 Вт
Нэрлэсэн хүчдэл: 24V
Нэрлэсэн хурд: 3000±10%RPM
Нэрлэсэн гүйдэл: 12А
Нэрлэсэн момент: 0.63 Нм(89.21 унц.ин)
Кодлогч: 17 бит
Хяналтын арга: Пульс (RS485, CANopen нэмэлт)

Физик үзүүлэлтүүд:

Хүрээний хэмжээ: Nema 24 (60x60мм)
Биеийн урт: 98.3 мм
Босоо амны диаметр: 14 мм
Босоо амны урт: 30 мм

Nema24 нэгдсэн сойзгүй тогтмол гүйдлийн серво моторын онцлогууд:

120M эсвэл 240M үндсэн давтамжтай 32 битийн шинэ M4+ цөмийг нэвтрүүлэх
Тогтвортой моментийн шинж чанар нь бага хурдаас өндөр хурд хүртэл, өндөр хурд, нарийвчлалтай
Цахилгаан механик тоормосны системийг гэмтээхээс сэргийлж тоормосны резисторын интерфейсээр тоноглогдсон
Өргөн хүрээний хурд, бага температурын өсөлт, өндөр үр ашигтай
Мотор ба хөтөчийг нэгтгэсэн, авсаархан хэмжээтэй, энгийн утас, хөтөч Мотортой сайн нийцдэг
Хэт гүйдэл, хэт хүчдэл, хэт температур, хэт дифференциалаас хамгаалах функцээр тоноглогдсон
17 битийн нэг эргэлтийн үнэмлэхүй кодлогчийг тохируулна уу

Харилцааны арга:

Импульсийн төрөл
RS485 MOdbus RTU сүлжээний төрөл
CANopen сүлжээний төрөл

Хамгаалалтын түвшин:

Усны хамгаалалттай төрөл: IP30, IP54, IP65, нэмэлт

Nema 24 нэгдсэн серво моторын цахилгаан үзүүлэлт:

Цахилгаан техникийн үзүүлэлт
Бүтээгдэхүүний төрөл	/	Nema 24 нэгдсэн сойзгүй тогтмол гүйдлийн мотор
Загварын нэр	/	BFIDC60-P124A1
Үе шат	/	3
Польшууд	/	8
Хүч	В	200
Нэрлэсэн хүчдэл	В	24
Нэрлэсэн гүйдэл	А	6.5
Нэрлэсэн хурд	Эрг/мин	3000±10%
Нэрлэсэн момент	Нм	0.63
Нийт өндөр	мм	98.3 (тоормостой 121мм)
Үе шат хүртэлх эсэргүүцэл	ом	0.14±10%
Фазаас фазын индукц	mH	0.22±20%
Кодлогч	/	17 бит
Роторын инерци	кг.см²	0.3
Тусгаарлалтын ангилал	/	Ф

Нэгдсэн драйверын тодорхойлолт:

Жолоочийн параметрүүд	Мин	Үнэлгээ өгсөн	Макс
Оролтын хүчдэл（V）	16	24	60
Логик оролтын хүчдэл (V）	5	5	24
Логик оролтын гүйдэл （mA）	10	10	50
Импульсийн давтамж（КГц)			200

24v нэгдсэн сойзгүй мотор ашиглах орчин:

Байгаль орчин	Параметрүүд
Хөргөх арга	Байгалийн буюу албадан хөргөлт
Өргөдөл	Тоос, тос, идэмхий хийнээс зайлсхийх; бусад дулаан үүсгэгч төхөөрөмжөөс хол байлгах; шатамхай хий, дамжуулагч тоос байхыг хориглоно.
Ашиглалтын температур	0℃ ~ +50℃
Байгаль орчны чийгшил	≤85% RH（конденсац байхгүй）
Чичиргээ	5.9м/с² хамгийн их
Хадгалах температур	-25℃ ~ +70℃

Нэгдсэн жолоочийн төлөвийн үзүүлэлт:

Өнгө	Нэр	Чиг үүрэг
Ногоон	PWR	Эрчим хүчний үзүүлэлт
Улаан	ALM	Сэрүүлгийн заагч

Integrated Drivers I/O порт:

/		Дээрээс нь		CANopen		RS485
Портууд	Pin	Портын нэр	Тодорхойлолт	Портын нэр		Тодорхойлолт
CN1	1	PUL+	Нэмэлт дохио	DI1+		Дижитал оролт 1
	2	PUL-		DI1-
	3	DIR+	Чиглэлийн дохио	DI2+		Дижитал оролт 2
	4	ШҮҮХ-		DI2-
	5	ENA+	Дохио идэвхжүүлэх	DI3+		Дижитал оролт 3
	6	ENA-		DI3-
	7	BRK+	Тоормосны дохио	DI4+		Дижитал оролт 4
	8	BRK-		DI4-
	9	ALM+	Сэрүүлгийн дохио	DO1+		Дижитал гаралт 1
	10	ALM-		DO1-
	11	БЭЛЭН+	Бэлэн дохио	DO2+		Дижитал гаралт 2
	12	БЭЛЭН-		DO2-
	13	NC	тодорхойгүй	NC		тодорхойгүй
	14	NC	тодорхойгүй	NC		тодорхойгүй
	15	NC	тодорхойгүй	CANL	Доод түвшний CAN автобус	485А	RS485 идэвхтэй терминал
	16	NC	тодорхойгүй	CANH	Өндөр түвшний CAN автобус	485B	RS485 сөрөг терминал
	17	/	/	CANL	Доод түвшний CAN автобус	485А	RS485 идэвхтэй терминал
	18	/	/	CANH	Өндөр түвшний CAN автобус	485B	RS485 сөрөг терминал
CN2	1	V-	Эрчим хүчний холболт	V-		Эрчим хүчний холболт
	2	V+		V+
CN3	3	RB+	Цэнэглэх резистор	RB+		Цэнэглэх резистор
	4	RB-		RB-

Нэгдсэн драйвер DIP унтраалга:

Pin	Портын нэр	Тодорхойлолт
1	SW1	Тохиргоог дэд хэсэг болгон хуваах
2	SW2
3	SW3
4	SW4
5	SW5	Хөдөлгүүрийн эргэлтийн чиглэлийг тохируулах

Драйверын нэгдсэн тохиргоо:

Дэд хуваах	SW1	SW2	SW3	SW4
200	OFF	OFF	OFF	OFF
400	АСААЛТТАЙ	OFF	OFF	OFF
800	OFF	АСААЛТТАЙ	OFF	OFF
1600	АСААЛТТАЙ	АСААЛТТАЙ	OFF	OFF
3200	OFF	OFF	АСААЛТТАЙ	OFF
6400	АСААЛТТАЙ	OFF	АСААЛТТАЙ	OFF
12800	OFF	АСААЛТТАЙ	АСААЛТТАЙ	OFF
25600	АСААЛТТАЙ	АСААЛТТАЙ	АСААЛТТАЙ	OFF
1000	OFF	OFF	OFF	АСААЛТТАЙ
2000	АСААЛТТАЙ	OFF	OFF	АСААЛТТАЙ
4000	OFF	АСААЛТТАЙ	OFF	АСААЛТТАЙ
5000	АСААЛТТАЙ	АСААЛТТАЙ	OFF	АСААЛТТАЙ
8000	OFF	OFF	АСААЛТТАЙ	АСААЛТТАЙ
10000	АСААЛТТАЙ	OFF	АСААЛТТАЙ	АСААЛТТАЙ
20000	OFF	АСААЛТТАЙ	АСААЛТТАЙ	АСААЛТТАЙ
25000	АСААЛТТАЙ	АСААЛТТАЙ	АСААЛТТАЙ	АСААЛТТАЙ

Моторын эргэлтийн чиглэлийн тохиргоо:

Хэрэглэгч DIR хяналтын дохиотой хамт ажилладаг SW5-ээр хөдөлгүүрийн эргэлтийн чиглэлийг тохируулах боломжтой. SW5 тохиргоо эсвэл DIR хяналтын дохиог өөрчлөх нь одоогийн хөдөлгүүрийн эргэлтийн чиглэлийг өөрчилж болно.

Чиглэл	SW5	ДИР
CW	OFF	Доод түвшин
CCW	АСААЛТТАЙ	Доод түвшин
CCW	OFF	Өндөр түвшний эсвэл түдгэлзүүлсэн
CW	АСААЛТТАЙ	Өндөр түвшний эсвэл түдгэлзүүлсэн

PRF/PRL60-L цуврал гаригийн хурдны хайрцгийн үзүүлэлтүүд:

Загвар		PRF/PRL60-L1					PRF/PRL60-L2
Араагийн харьцаа	/	3	4	5	7	10	12	15	16	20	25	28	30	35	40	50	70	100
Нэрлэсэн момент		27	40	40	34	16	/	/	/	40	40	/	/	40	40	40	34	16
Хамгийн их эргэлт		41	60	60	51	24	/	/	/	60	60	/	/	60	60	60	51	24
Моторын диаметр	мм	60
Мотор босоо амны диаметр	мм	8
Моторын фланц	мм	38.1
Урд бүрхэвчний нүхний зай	мм	47.1
Урд бүрхэвчний тойрог	мм	66.6
Суурилуулах нүх	/	М4
Хурдны хайрцгийн урт	мм	112					129.5
Арын сормуус	армин	≤8 аркмин					≤12 армин
Үр ашиг	%	≥96					≥94
Нэрлэсэн оролтын хурд	Эрг/мин	4000
Хамгийн их оролтын хурд	Эрг/мин	8000
Дундаж наслалт	h	20000
Дуу чимээ	дБ	≤58
Ажлын температур.	℃	-20-оос +80 хүртэл
Тосолгооны тос	/	Бүрэн синтетик тос
