Nema 17 BFIDS42-P04A Integrated Dc Servo Motor 42x42x121mm Pulse Control 78W 24V 3000Rpm 0.25Nm ինտեգրված դրայվերով

Nema 17 BFIDS42-P04A Integrated Dc Servo Motor 42x42x121mm Pulse Control 78W 24V 3000Rpm 0.25Nm ինտեգրված դրայվերով

Տեսակը՝ ինտեգրված առանց խոզանակի Dc սերվո շարժիչ

Բևեռներ՝ 8 բևեռ

Գնահատված հզորությունը՝ 78 Վտ

Գնահատված արագություն՝ 3000±10% RPM

Գնահատված հոսանք՝ 4.5A

Գնահատված ոլորող մոմենտ՝ 0,25 Նմ (35,40 ունց. դյույմ)

Կոդավորիչ՝ 17 բիթ բացարձակ կոդավորիչ

Մոդել:
BFIDS42-P04A
Ապրանքանիշը:
BesFoc
Ինտեգրված Brushless Servo Motor Չափ:
Նեմա 17-42 մմ
Փուլ:
3 փուլ
Գնահատված լարումը:
24 Վ
Հաղորդակցման մեթոդներ.
Զարկերակային տեսակը


Հասանելիություն:



Հարցրեք

BesFoc nema 17 BFIDS42-P04A 42x42x121mm ինտեգրված bldc servo շարժիչ՝ զարկերակային կառավարմամբ 78W 24V 4000Rpm 0.25Nm 17bit ինտեգրված դրայվերով: Ավելի տարբեր ինտեգրված սերվո շարժիչի պահանջների համար խնդրում ենք կապվել մեզ հետ!!!

Էլեկտրական Տեխնիկական:

Մոդելի անվանումը՝ BFIDS42-P04A
Փուլ: 3
Բևեռներ: 8
Գնահատված հզորությունը՝ 78 Վտ
Գնահատված լարումը` 24VDC
Գնահատված արագություն՝ 3000±10% RPM
Գնահատված հոսանք՝ 4.5A
Գնահատված ոլորող մոմենտ՝ 0,25 Նմ (35,4 ունց. դյույմ)
Կոդավորիչ՝ 17 բիթ
Կառավարման մեթոդ՝ Pulse (RS485, CANopen ընտրովի)

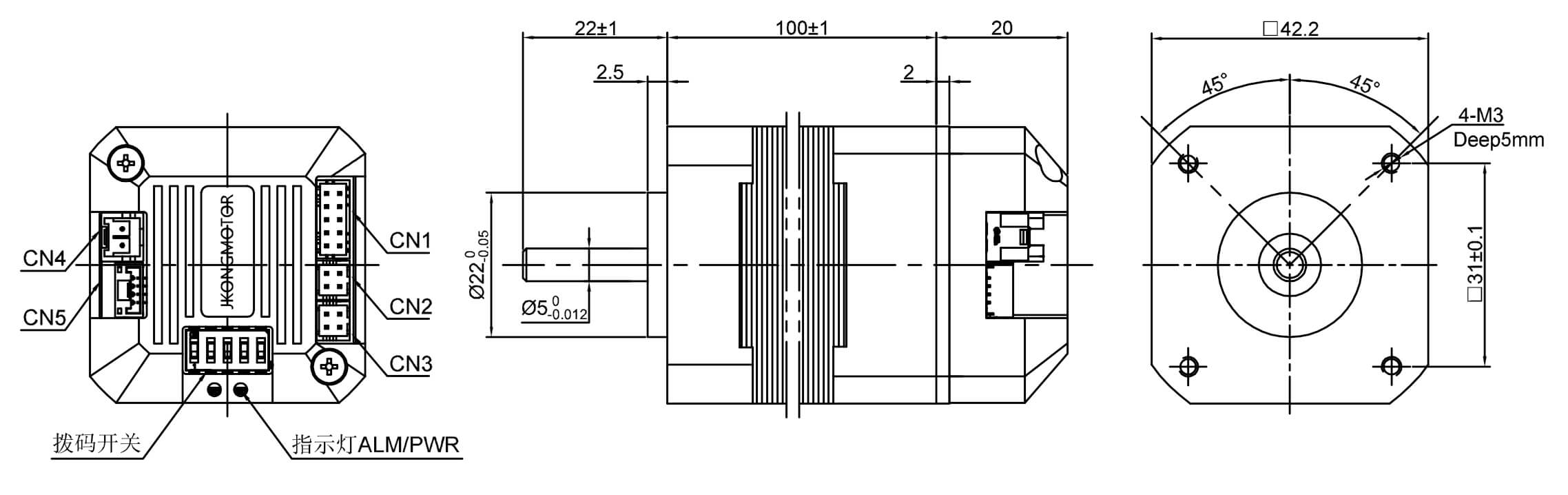

Ֆիզիկական բնութագրեր.

Շրջանակի չափսը՝ Nema 17 (42 x 42 մմ)
Մարմնի երկարությունը՝ 121 մմ
Լիսեռի տրամագիծը՝ 5 մմ
Լիսեռի երկարությունը՝ 22 մմ

24v Ինտեգրված Bldc շարժիչի առանձնահատկությունները.

Նոր 32-բիթանոց M4+միջուկի ընդունում 120M կամ 240M հիմնական հաճախականությամբ
Կայուն ոլորող մոմենտ բնութագրեր ցածրից մինչև բարձր արագություններ, բարձր արագությամբ և ճշգրտությամբ
Հագեցած է արգելակային ռեզիստորի միջերեսով՝ էլեկտրամեխանիկական արգելակման համակարգի վնասը կանխելու համար
Արագության լայն շրջանակ, ցածր ջերմաստիճանի բարձրացում և բարձր արդյունավետություն
Ինտեգրված շարժիչ և շարժիչ, կոմպակտ չափսեր, պարզ լարեր և շարժիչ Լավ համատեղելիություն շարժիչի հետ
Հագեցած է գերհոսանքի, գերլարման, ջերմաստիճանի բարձրացման և դիֆերենցիալ պաշտպանության գործառույթներով
Կազմաձևեք 17 բիթանոց մեկ պտույտով բացարձակ կոդավորիչ

Հաղորդակցման մեթոդ.

Զարկերակային տեսակը
RS485 MOdbus RTU ցանցի տեսակը
CANopen ցանցի տեսակը

Պաշտպանության մակարդակ.

Անջրանցիկ տեսակ՝ IP30, IP54, IP65, ընտրովի

24v Ինտեգրված Bldc շարժիչի օգտագործում.

Բժշկական սարքավորումներ, լոգիստիկ փոխադրումներ, արդյունաբերական ավտոմատացում, տեքստիլ մեքենաներ, լազերային, նկարչություն, ավանդական չինական բժշկության բաղադրիչների արդյունաբերություն և այլն

Էլեկտրական Տեխնիկական
Ապրանքի տեսակը	/	Ինտեգրված Bldc շարժիչ
Մոդելի անվանումը	/	BFIDS42-P04A
Փուլ	/	3
լեհեր	/	8
Իշխանություն	Վ	78
Գնահատված լարումը	Վ	24
Գնահատված ընթացիկ	Ա	4.5
Առանց բեռնման հոսանք	Ա	0.6
Գնահատված արագություն	Rpm	3000±10%
Բեռնման արագություն չկա	Rpm	5000±10%
Գնահատված ոլորող մոմենտ	Նմ	0.25
Ընդհանուր բարձրություն	մմ	121
Կոդավորիչ	/	17 բիթ
Դիմադրություն	ohms	0.64
Հետ EMF Constant	V/Krpm	4.8
Ոլորող մոմենտ հաստատուն	Նմ/Ա	0.046
Դիելեկտիվ ուժ	/	500 VDC մեկ րոպեի ընթացքում
Գործող ջերմաստիճան	℃	-15 ~ +50
Ռոտորի իներցիա	գ.սմ²	96
Մեկուսացման դաս	/	Բ

Ինտեգրված վարորդի բնութագրում.

Վարորդի պարամետրերը	Min	Գնահատված	Մաքս
Մուտքային լարումը (V)	16	24	36
Տրամաբանական մուտքային լարում (V)	5	5	24
Տրամաբանական մուտքային հոսանք (mA)	10	10	50
Զարկերակային հաճախականություն (KHz)			200

Ինտեգրված Bldc Motors Օգտագործման միջավայր.

Շրջակա միջավայր	Պարամետրեր
Սառեցման մեթոդ	Բնական կամ հարկադիր սառեցում
Դիմում	Խուսափեք փոշուց, նավթից և քայքայիչ գազերից; հեռու պահել ջերմություն արտադրող այլ սարքավորումներից; արգելել այրվող գազերի և հաղորդիչ փոշու առկայությունը.
Գործող ջերմաստիճան	0℃ ~ +50℃
Շրջակա միջավայրի խոնավությունը	≤85% RH (առանց խտացման)
Վիբրացիաներ	5,9 մ/վրկ առավելագույնը
Պահպանման ջերմաստիճանը	-25℃ +70℃

Ինտեգրված Վարորդի կարգավիճակի ցուցիչ:

Գույն	Անուն	Գործառույթ
Կանաչ	PWR	Հզորության ցուցիչ
Կարմիր	ԱԼՄ	Տագնապային ցուցիչ

I/O պորտ:

Նավահանգիստներ	Փին	Նավահանգստի անվանումը	Նկարագրություն
CN1	1	PUL+	Զարկերակային ազդանշան
	2	PUL-	Զարկերակային ազդանշան
	3	DIR+	Ուղղության ազդանշան
	4	DIR-	Ուղղության ազդանշան
	5	ՀԷՑ+	Միացնել ազդանշանը
	6	ՀԷՑ-	Միացնել ազդանշանը
	7	NC	չսահմանված
	8	NC	չսահմանված
	9	ԱԼՄ+	Տագնապային ազդանշան
	10	ԱԼՄ-	Տագնապային ազդանշան
CN2	1	NC	չսահմանված
	2	NC	չսահմանված
	3	NC	չսահմանված
	4	COM	Ընդհանուր նավահանգիստներ
CN3	1	NC	չսահմանված
	2	5 Վ	+5 Վ
	3	NC	չսահմանված
	4	COM	Ընդհանուր նավահանգիստներ

DIP անջատիչներ:

Փին	Նավահանգստի անվանումը	Նկարագրություն
1	SW1	Ստորաբաժանման կարգավորումներ
2	SW2
3	SW3
4	SW4
5	SW5	Շարժիչի պտտման ուղղության կարգավորում

Էլեկտրաէներգիայի և կապի նավահանգիստներ.

Նավահանգիստներ	Փին	Նավահանգստի անվանումը	Նկարագրություն
CN4	1	GND	Բացասական էլեկտրամատակարարման լարերը
CN4	2	VCC	Դրական էլեկտրամատակարարման լարեր
CN5	1	RXD	Սերիական նավահանգիստ կապի ընդունիչ
	2	TXD	սերիական նավահանգիստ կապի ուղարկող
	3	COM	Ընդհանուր նավահանգիստ
	4	5 Վ	+5 Վ

Բաժանման կարգավորումներ:

Ստորաբաժանել	SW1	SW2	SW3	SW4
200	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
400	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
800	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
1600	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
3200	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
6400	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
12800	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
25600	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
1000	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
2000	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
4000	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
5000	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
8000	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
10000	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
20000	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
25000	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ

Շարժիչի պտտման ուղղության կարգավորում .

Օգտագործողը կարող է սահմանել շարժիչի պտտման ուղղությունը SW5-ի միջոցով, որն աշխատում է DIR կառավարման ազդանշանի հետ միասին: SW5 կարգավորումը կամ DIR կառավարման ազդանշանը փոխելը կարող է փոխել շարժիչի պտտման ընթացիկ ուղղությունը:

Ուղղություններ	SW5	ԴԻՐ
CW	ԱՆՋԱՏՎԱԾ	Ցածր մակարդակ
CCW	ՄԻԱՑՎԱԾ	Ցածր մակարդակ
CCW	ԱՆՋԱՏՎԱԾ	Բարձր մակարդակ կամ կասեցված
CW	ՄԻԱՑՎԱԾ	Բարձր մակարդակ կամ կասեցված
