Dom / Centar za proizvod / Motor za stepenice / Usmjereni stepper motor / Uobičajeni planetarni motor koji je usmjeren / NEMA 23 BF57HS76-2804 s hibridnim bipolarnim motorom BF-FLF57-L Hybrid Bipolarni zupčanik s Planrtary mjenjačem 4/5/10/20/25/50: 1

NEMA 23 BF57HS41-2804 s hibridnim bipolarnim motorom serije BF-FLF57-L Hybrid Bipolarni zupčanik s Planrtary mjenjačem 4/5/10/20/25/50: 1

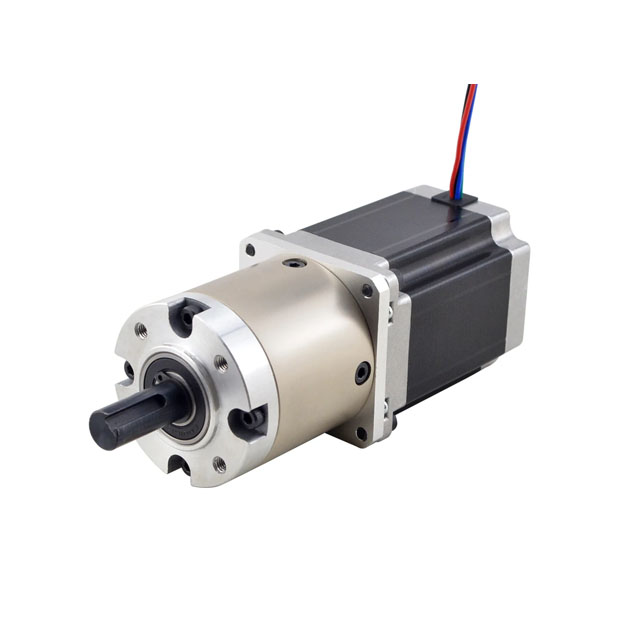

NEMA 23 BF57HS76-2804 s hibridnim bipolarnim motorom BF-FLF57-L Hybrid Bipolarni zupčanik s Planrtary mjenjačem 4/5/10/20/25/50: 1

Tip: NEMA23 2Phase Bipolarni stepper motor s planetarnim mjenjačem BF-FLF57-L serije

Struja: 2.8a

Otpor: 1,1Ω

Ocijenjeni moment: 1,89Nm (267.65oz.in)

Model:
BF57HS76-2804 s BF-FLF57-L serijom
Marka:
Besfoc
STEPER motorne vrste:
Motori mjenjača
Veličina motora stepper:
NEMA23 (57 mm)
Broj potencijalnih klijenata:
4 vire
Faza:
2 faza
Kut koraka:
1,8 °
Moq:
10 PC


Dostupnost:



Raspitati se

Besfoc NEMA 23 Stepper motor s duljinom tijela 51 mm, 1.1ω , 3,6mh , 2.8A Nazivna struja i 1,89N.M (267.65oz.in) Zakretni moment , integrirani planetarni mjenjač od 4: 1/5: 1/10: 1/20: 1/25: 1/50: Odnos prijenosa. Dostupna je stražnja osovina promjera φ9,5 mm s rupama vijaka na stražnjoj krajnjoj kapi. To je dobro rješenje za aplikacije koje s ograničenim prostorom, ali trebaju malu brzinu i/ili visoki okretni moment. Za različite zahtjeve za stepper motore (poput mjenjača, kočnica, kodara ili integriranih motora), kontaktirajte nas !!!

NEMA 23 Električne specifikacije koraka:

Vrsta: NEMA23 bipolarni stepper motor
Naziv modela: BF57HS76-2804
Faza: 2
Kut koraka: 1,8 stupnjeva
Struja: 2.8a
Otpor: 1,1 Ω ± 0,1 (20 ℃)
Induktivnost: 3,6mh ± 20%(1kHz 1V RMS)
Zadržani moment: 1,89n.cm (267.65oz.in)
Klasa izolacije: B (130 °); 80K max.
Opcijski dijelovi: mjenjač, koder, kočnica, integrirani upravljački program ...

Specifikacije mjenjača:

Model: BF-FLE57-L serija
Vrsta mjenjača: planetarni mjenjač
Omjer zupčanika: 4: 1/5: 1/10 : 1/20: 1/25: 1/50: 1
Učinkovitost: 90% / 80%
Povratak: ≤30 Arcmin - 45 Arcmin
Ocijenjeni moment: 10n.m - 25n.m
Sundden zaustavi moment: 20n.m - 50n.m
Osovina maksimalno aksijalno opterećenje: 100n
Osovina Maksimalno radijalno opterećenje: 300N
Ocijenjena ulazna brzina: 1000rpm
Maksimalna brzina ulaza: 2000rpm
Prosječni životni vijek: 20000h
Buka: ≤55db
Razina zaštite: IP54

Fizičke specifikacije:

Veličina okvira: NEMA 23 (57 x 57 mm)
Duljina motora: 76 mm
Duljina mjenjača: 89,5 mm / 102 mm
Promjer osovine mjenjača: φ14mm
Dužina osovine mjenjača: 34 mm
Dužina ključa mjenjača: 25 mm
Promjer osovine motora: φ 6,35 ili φ 8 mm
Duljina osovine motora: 14,5 mm
Broj potencijalnih klijenata: 4
Duljina olova: 300 mm
BF-FLF57-L1 Težina: 0,65kg
BF- FLF57-L2 Težina: 0,65kg

Žice Connection:

A+	A-	B+	B-
Crni	Zelena	Crveni	Plavi

NEMA23 Električne specifikacije:

Električna specifikacija
Vrsta proizvoda	/	NEMA 23 Bipolarni stepper motor
Naziv modela	/	BF57HS76-2804
Faza	faza	2
Kut koraka	°	1.8
Trenutni	A	2.8
Otpornost	Ω	1.1
Induktivnost	MH	3.6
Ocijenjeni moment (NM)	NM	1.89
Drži moment (Oz.in)	oz.in	267.65
Bipolarni/unipolarni	/	Bipolarni
Klasa izolacije	/	B
Zakretni moment	g.cm	600
Inercija rotora	g.cm²	440

BF-FLF57-L1 Specifikacija planetarnog mjenjača:

Model	/	Bf-flf57-l1
Omjer prijenosa	/	4	5	10
Vlak za zupčanike	/	1
Dužina mjenjača	mm	61.5
Ocijenjeni moment	NM	25	25	10
Sundden zaustavi moment	NM	50	50	20
Leđa	luk	≤30 luka
Učinkovitost	%	90
Prikladna dimenzija motora	mm	Φ8-14 / φ38.1-2 / f47.4-m4 ili φ6.35-14 / φ38.1-2 / f47.4-m4
Ocijenjena ulazna brzina	Okretaja	1000
Maksimalna brzina ulaza	Okretaja	2000
Prosječni životni vijek	h	20000
Aksijalna sila	N	100
Radijalna sila	N	300
Buka	DB	≤55
Razina zaštite	IP	IP54
Radna temp.	℃	-20 do +150
Van osovine	/	Tip osovine

BF-FLF57-L2 Specifikacija planetarnog mjenjača:

Model	/	Bf-flf57-l2
Omjer prijenosa	/	20	25	50
Vlak za zupčanike	/	2
Dužina mjenjača	mm	102
Ocijenjeni moment	NM	25	25	20
Sundden zaustavi moment	NM	50	50	40
Leđa	luk	≤45 luk
Učinkovitost	%	80
Prikladna dimenzija motora	mm	Φ8-14 / φ38.1-2 / f47.4-m4 ili φ6.35-14 / φ38.1-2 / f47.4-m4
Ocijenjena ulazna brzina	Okretaja	1000
Maksimalna brzina ulaza	Okretaja	2000
Prosječni životni vijek	h	20000
Aksijalna sila	N	200
Radijalna sila	N	400
Buka	DB	≤55
Razina zaštite	IP	IP54
Radna temp.	℃	-20 do +150
Van osovine	/	Tip osovine

NEMA 23 Fizička specifikacija:

Fizička specifikacija
Veličina okvira	mm	NEMA 23 (57 x 57)
Motorna osovina	/	Okrugla osovina
Promjer osovine motora	mm	6.35 ili 8
Dužina motora	mm	14.5
Dužina tijela motora	mm	76
Dužina mjenjača	mm	89,5 / 102
Vrsta osovine mjenjača	/	Tip osovine
Promjer osovine mjenjača	mm	14
Dužina osovine mjenjača	mm	34
Dužina ključa mjenjača	mm	25
Broj potencijalnih klijenata	/	4
Dužina olova	mm	300
Težina	kg	0.65
