Nema 17 BFIDS42-P03A integroitu tasavirtaservomoottori 42x42x101mm pulssinsäätö 78W 24V 4000rpm 0,185Nm integroidulla ohjaimella

Nema 17 BFIDS42-P03A integroitu tasavirtaservomoottori 42x42x101mm pulssinsäätö 78W 24V 4000rpm 0,185Nm integroidulla ohjaimella

Tyyppi: Integroitu harjaton DC-servomoottori

Pylväät: 8 napaa

Nimellisteho: 78W

Nimellisnopeus: 4000±10 % RPM

Nimellisvirta: 4,5A

Nimellisvääntömomentti: 0,185 Nm (26,20 oz.in)

Enkooderi: 17-bittinen absoluuttinen kooderi

Malli:
BFIDS42-P03A
Merkki:
BesFoc
Integroidun harjattoman servomoottorin koko:
Nema17-42mm
Vaihe:
3 vaihe
Nimellisjännite:
24V
Viestintämenetelmät:
Pulssin tyyppi


Saatavuus:



Tiedustella

BesFoc nema 17 BFIDS42-P03A 42x42x101mm integroitu tasavirtaservomoottori pulssiohjauksella 78W 24V 4000Rpm 0,185Nm 17-bittisellä integroidulla ohjaimella. Ota yhteyttä meihin saadaksesi lisää erilaisia integroituja servomoottorivaatimuksia!!!

Sähköiset tiedot:

Mallin nimi: BFIDS42-P03A
Vaihe: 3
Puolalaiset: 8
Nimellisteho: 78W
Nimellisjännite: 24VDC
Nimellisnopeus: 4000±10 % RPM
Nimellisvirta: 4,5A
Nimellisvääntömomentti: 0,185 Nm (26,20 oz.in)
Enkooderi: 17-bittinen
Ohjausmenetelmä: Pulssi (RS485, CANopen valinnainen)

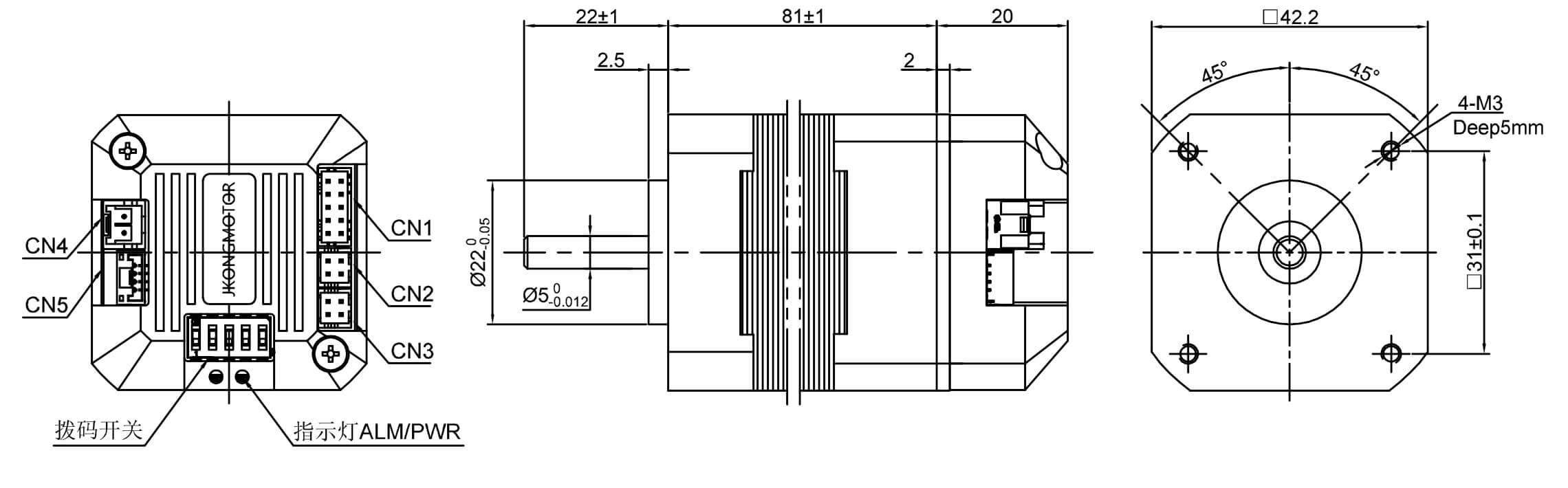

Fyysiset tiedot:

Kehyksen koko: Nema 17 (42 x 42 mm)
Rungon pituus: 101 mm
Akselin halkaisija: 5 mm
Akselin pituus: 22mm

42 mm:n integroidut harjattomat tasavirtamoottorit Ominaisuudet:

Otetaan käyttöön uusi 32-bittinen M4+-ydin 120M tai 240M päätaajuudella
Vakaat vääntömomenttiominaisuudet alhaisista suuriin nopeuksiin, suurella nopeudella ja tarkkuudella
Varustettu jarruvastuksen liitännällä sähkömekaanisen jarrujärjestelmän vaurioitumisen estämiseksi
Laaja nopeusalue, alhainen lämpötilan nousu ja korkea hyötysuhde
Integroitu moottori ja käyttö, kompakti koko, yksinkertainen johdotus ja käyttö Hyvä yhteensopivuus moottorin kanssa
Varustettu ylivirta-, ylijännite-, ylilämpötila- ja ylierosuojatoiminnoilla
Määritä 17-bittinen yksikierros absoluuttinen kooderi

Viestintätapa:

Pulssin tyyppi
RS485 MOdbus RTU verkkotyyppi
CANopen verkkotyyppi

Suojaustaso:

Vedenpitävä tyyppi: IP30, IP54, IP65, valinnainen

42 mm:n integroidut harjattomat tasavirtamoottorit Käyttö:

Lääketieteelliset laitteet, logistiikkakuljetukset, teollisuusautomaatio, tekstiilikoneet, laser, piirustus, perinteisen kiinalaisen lääketieteen ainesosateollisuus jne.

Sähköiset tiedot
Tuotetyyppi	/	Integroitu Bldc-moottori
Mallin nimi	/	BFIDS42-P03A
Vaihe	/	3
puolalaiset	/	8
Tehoa	W	78
Nimellisjännite	V	24
Nimellisvirta	A	4.5
Ei kuormitusvirtaa	A	0.6
Nimellisnopeus	Rpm	4000±10 %
Ei latausnopeutta	Rpm	6800±10 %
Nimellisvääntömomentti	Nm	0.185
Kokonaiskorkeus	mm	101
Enkooderi	/	17 bittiä
Resistanssi	ohmia	0.55
Takana EMF Constant	V/Krpm	3.7
Vääntömomentti vakio	Nm/A	0.035
Dielection vahvuus	/	500 VDC yhden minuutin ajan
Käyttölämpötila	℃	-15 ~ +50
Roottorin inertia	g.cm²	72
Eristysluokka	/	B

Integroidun ohjaimen tekniset tiedot:

Kuljettajan parametrit	Min	Arvioitu	Max
Tulojännite (V)	16	24	36
Logiikkatulojännite (V)	5	5	24
Logiikkatulovirta (mA)	10	10	50
Pulssin taajuus (KHz)			200

Integroitu harjattomien tasavirtamoottorien käyttöympäristö:

Ympäristö	Parametrit
Jäähdytysmenetelmä	Luonnollinen tai pakkojäähdytys
Sovellus	Vältä pölyä, öljyä ja syövyttäviä kaasuja; pidä erillään muista lämpöä tuottavista laitteista; estää palavien kaasujen ja johtavan pölyn läsnäolon.
Käyttölämpötila	0℃ ～ +50 ℃
Ympäristön kosteus	≤85 % RH (ei kondensaatiota)
Tärinä	5,9 m/s² max
Varastointilämpötila	-25 ℃ ～ +70 ℃

Integroitu ohjaimen tilan ilmaisin:

Väri	Nimi	Toiminto
Vihreä	PWR	Virran merkkivalo
Punainen	ALM	Hälytyksen ilmaisin

Integroitu ohjaimen I/O-portti:

Portit	Pin	Portin nimi	Kuvaus
CN1	1	PUL+	Pulssisignaali
	2	PUL-	Pulssisignaali
	3	DIR+	Suuntasignaali
	4	DIR-	Suuntasignaali
	5	ENA+	Ota signaali käyttöön
	6	ENA-	Ota signaali käyttöön
	7	NC	määrittelemätön
	8	NC	määrittelemätön
	9	ALM+	Hälytyssignaali
	10	ALM-	Hälytyssignaali
CN2	1	NC	määrittelemätön
	2	NC	määrittelemätön
	3	NC	määrittelemätön
	4	COM	Yhteiset portit
CN3	1	NC	määrittelemätön
	2	5V	+5V
	3	NC	määrittelemätön
	4	COM	Yhteiset portit

Integroidut ohjaimen DIP-kytkimet:

Pin	Portin nimi	Kuvaus
1	SW1	Jako asetukset alaryhmiin
2	SW2
3	SW3
4	SW4
5	SW5	Moottorin pyörimissuunnan säätö

Integroidut ohjaimen virta- ja tietoliikenneportit:

Portit	Pin	Portin nimi	Kuvaus
CN4	1	GND	Negatiivinen virtalähteen johdotus
CN4	2	VCC	Positiivinen virtalähteen johdotus
CN5	1	RXD	Sarjaportin viestintävastaanotin
	2	TXD	sarjaportin viestintälähetin
	3	COM	Yhteinen portti
	4	5V	+5V

Integroidun ohjaimen alajaon asetukset:

Jaa alaryhmiin	SW1	SW2	SW3	SW4
200	POIS	POIS	POIS	POIS
400	PÄÄLLÄ	POIS	POIS	POIS
800	POIS	PÄÄLLÄ	POIS	POIS
1600	PÄÄLLÄ	PÄÄLLÄ	POIS	POIS
3200	POIS	POIS	PÄÄLLÄ	POIS
6400	PÄÄLLÄ	POIS	PÄÄLLÄ	POIS
12800	POIS	PÄÄLLÄ	PÄÄLLÄ	POIS
25600	PÄÄLLÄ	PÄÄLLÄ	PÄÄLLÄ	POIS
1000	POIS	POIS	POIS	PÄÄLLÄ
2000	PÄÄLLÄ	POIS	POIS	PÄÄLLÄ
4000	POIS	PÄÄLLÄ	POIS	PÄÄLLÄ
5000	PÄÄLLÄ	PÄÄLLÄ	POIS	PÄÄLLÄ
8000	POIS	POIS	PÄÄLLÄ	PÄÄLLÄ
10000	PÄÄLLÄ	POIS	PÄÄLLÄ	PÄÄLLÄ
20000	POIS	PÄÄLLÄ	PÄÄLLÄ	PÄÄLLÄ
25000	PÄÄLLÄ	PÄÄLLÄ	PÄÄLLÄ	PÄÄLLÄ

Integroitu ohjaimen moottorin pyörimissuunnan säätö :

Käyttäjä voi asettaa moottorin pyörimissuunnan SW5:llä, joka toimii yhdessä DIR-ohjaussignaalin kanssa. SW5-asetuksen tai DIR-ohjaussignaalin muuttaminen voi muuttaa moottorin nykyistä pyörimissuuntaa.
