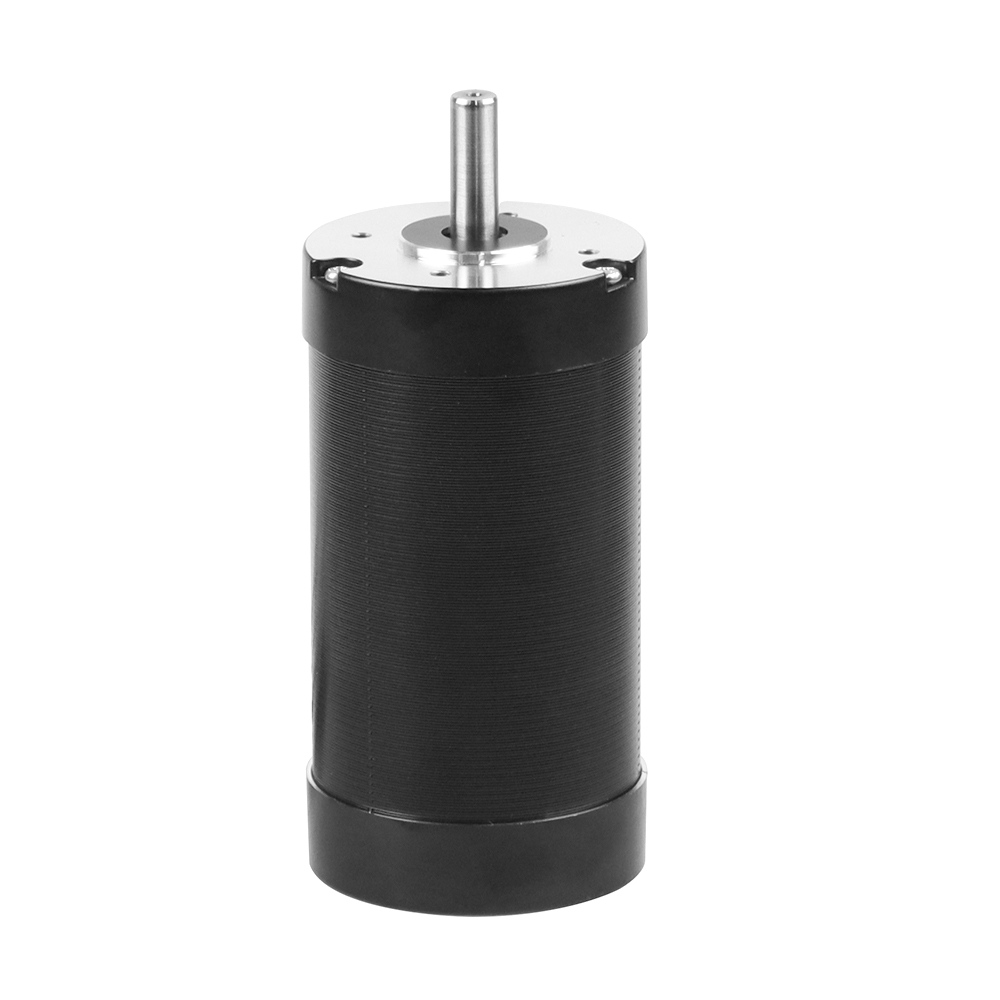

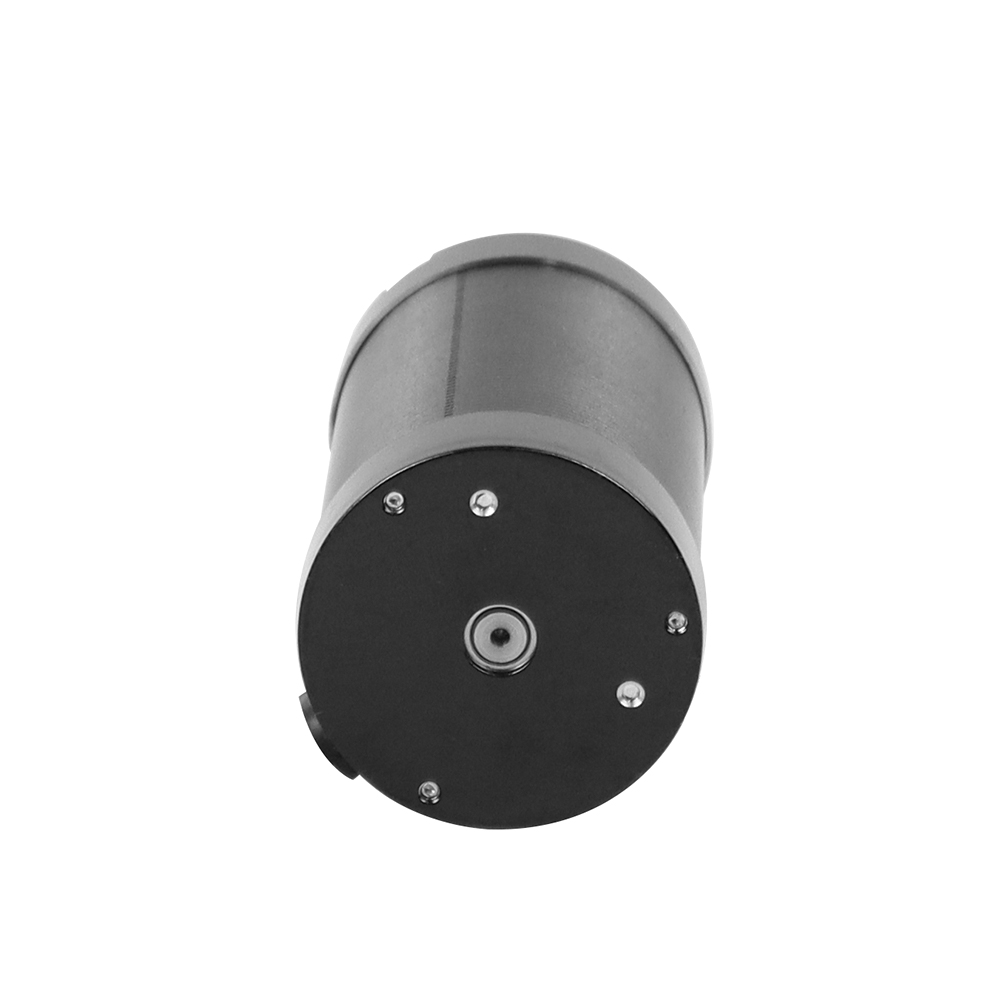

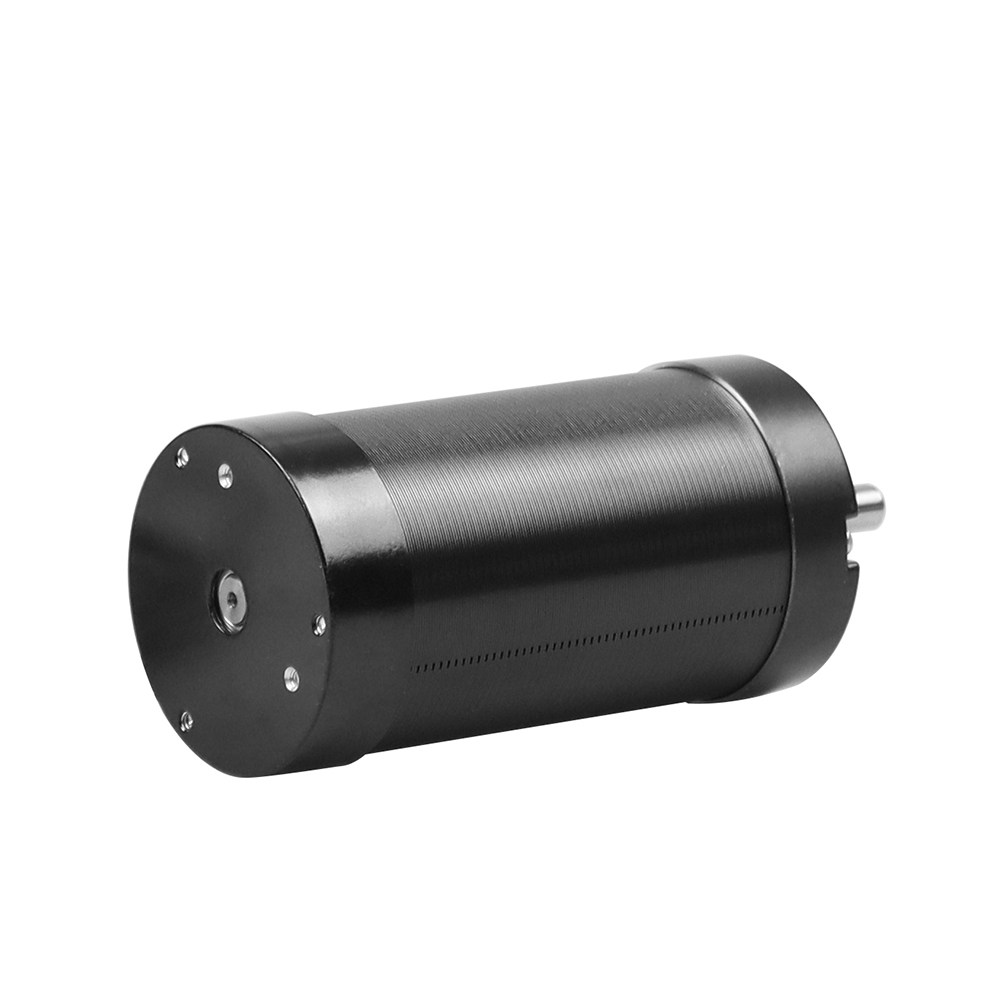

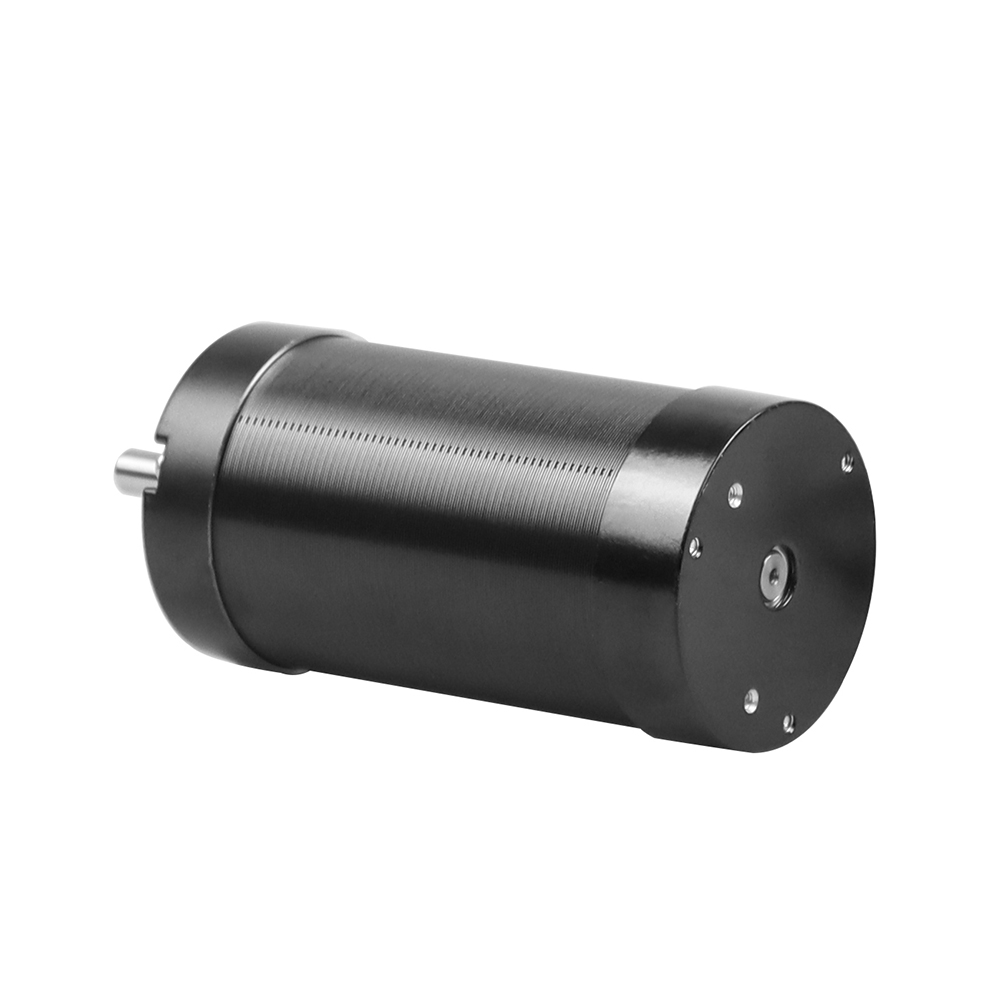

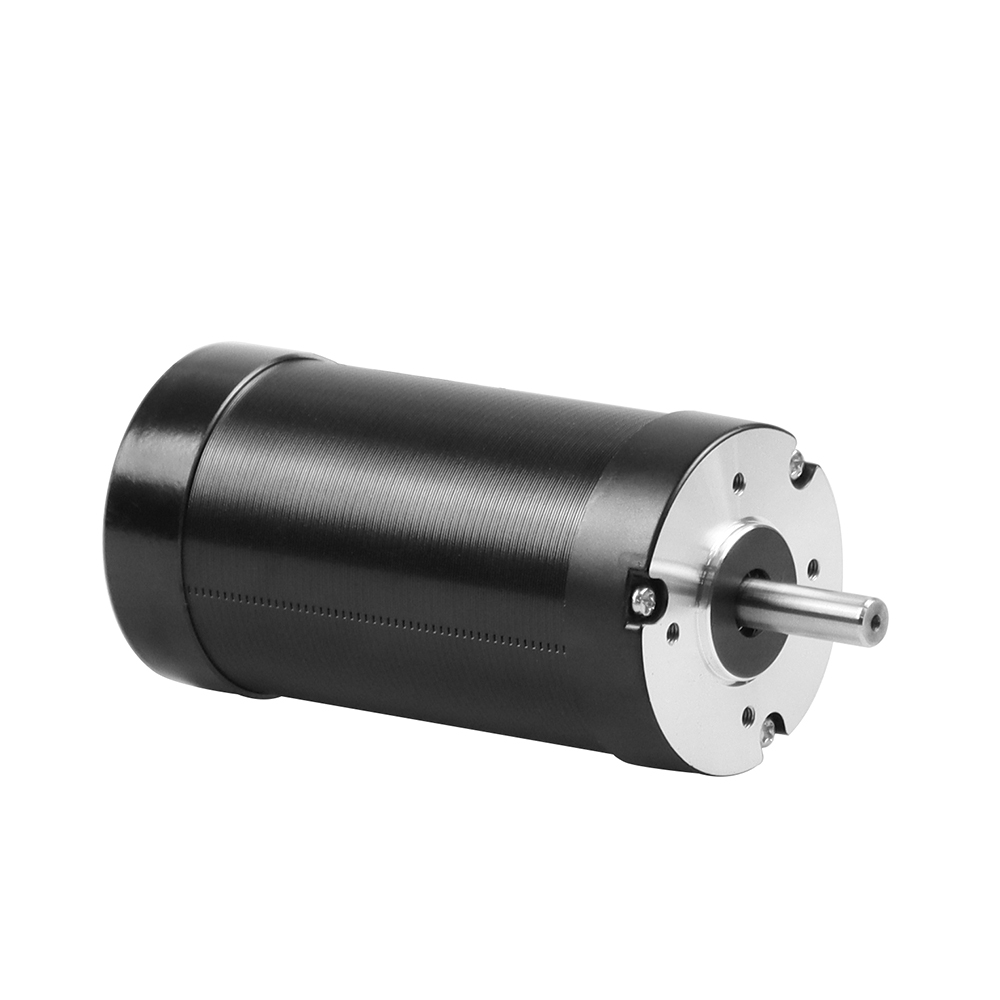

NEMA 23 BF57BLS04 4000RPM 36V 0,44NM 184W 6,8A ф57X57X107mm harjadeta alalisvoolu mootor

NEMA 23 BF57BLS04 4000RPM 36V 0,44NM 184W 6,8A ф57X57X107mm harjadeta alalisvoolu mootor

Tüüp: 57mm 36v 184W harjadeta alalisvoolu mootor

Faas: 3
poolust: 4
nimivormi: 0,44nm
nimivool: 6,8a

Keha pikkus: 107mm
kohandatud osad: mootorid, käigukastid, kooderid, pidurid, integreeritud draiverid ...

Mudel:
BF57BLS04
Nimikiirus:
4000 p / min
BLDC postid:
4 posti
BLDC mootori suurus:
NEMA23 (57mm)
Hindatud pinge:
36 V
MOQ:
10 tk


Saadavus:



Küsima

BESFOC NEMA 23 36V 4POLS BRINDILE DC MOOTOR (BF57BLS04) kiiruse ja suurusega 4000 p / min 57x57x107mm. Sellel on 8 juhtmest (3 juhtmet mootorite jaoks, 5 juhtmest Hallsensor jaoks), 0,44Nm 6,8A ja 184W. Erinevate BLDC mootorite nõuete (näiteks käigukast, pidur, kooderit või integreeritud mootorid) saamiseks võtke meiega ühendust !!!

Elektrilised spetsifikatsioonid ：

Tüüp: NEMA 23 36V 57mm harjadeta alalisvoolu mootor
Mudeli nimi: BF57BLS04
Faasi arv: 3
Postide arv: 4
Hinnatud kiirus: 4000 p / min
Hinnatud pöördemoment: 0,44nm
Hinnatud vool: 6,8a
Hinnatud võim: 184W
Tipp pöördemoment: 1,32nm
Tippvool: 20,5a
Tagasi EMF: 7,1 V/KRPM
Pöördemomendi konstant: 0,068nm/a
Rootori inerts: 230g.cm2
Isolatsiooniklass: B
Isolatsioonitakistus: 100mΩ min @500vdc
Dielektriline tugevus: 500vac 1 minut
Sobiv juht: BLD300
Valikulised osad: käigukast, kooder, pidur, integreeritud draiver ...

Füüsilised spetsifikatsioonid:

Raami suurus: NEMA 23 (57 x 57mm)
Keha pikkus: 107 mm
Võlli läbimõõt: 8mm
Juhtmete arv: 8
Plii pikkus: 300mm
Andur: saali andur
Kaal: 1,25 kg

Juhtmete ühendus:

BLDC mootorid juhtmed			Saali anduri juhtmed
U	V	W	+5VDC	GND	Hu	Hv	Hw
Kollane	Roheline	Sinine	Punane	Must	Yello	Roheline	Sinine

Eelmine:

Järgmine:

Seotud tooted

NEMA 34 Square pea BF86BLS125 3000RPM 48V 2,1NM 660W 18A ф86X86X138,5M harjadeta alalisvoolu mootor

NEMA 34 Square pea BF86BLS98 3000RPM 48V 1,4NM 440W 11.5A ф86X86X111.5M harjadeta alalisvoolu mootor

NEMA 34 Square pea BF86BLS84 3000RPM 48V 1,05NM 330W 9A ф86X86X98M harjadeta alalisvoolu mootor

NEMA 34 ruudukujuline BF86BLS71 3000RPM 48V 0,7NM 220W 6,3A ф86X86X84,5M harjadeta alalisvoolu mootor

NEMA 34 Square pea BF86BLS58 3000RPM 48V 0,35NM 110W 3A ф86X86X71M harjadeta alalisvoolu mootor

harjadeta alalisvoolu mootor RC -auto jaoks

80mm ümmargune pea BF80BLS04 3000RPM 48V 1,4NM 440W 10,5A ф80X80X138mm harjadeta alalisvoolu mootor

80mm ümmargune pea BF80BLS03 3000RPM 48V 1,05NM 330W 8A ф80X80X118mm harjadeta alalisvoolu mootor

80mm ümmargune pea BF80BLS02 3000RPM 48V 0,7NM 220W 5,5A ф80X80X98mm harjadeta alalisvoolu mootor

80mm ümmargune pea BF80BLS01 3000RPM 48V 0,35NM 110W 3A ф80X80X78mm harjadeta alalisvoolu mootor

NEMA 24 ruudu pea BF60BLS04 3000rpm 48V 1,2Nm 377W 9,5A ф60X60X141mm harjadeta alalisvoolumootor

NEMA 24 ruutpea BF60BLS03 3000RPM 48V 0,9NM 283W 7,5A ф60X60X120mm harjadeta alalisvoolu mootor

NEMA 24 ruutpea BF60BLS02 3000RPM 48V 0,6NM 188W 5,2A ф60X60X99mm harjadeta alalisvoolu mootor

NEMA 24 ruutpea BF60BLS01 3000RPM 48V 0,3NM 94W 2,8A ф60X60X78mm harjadeta alalisvoolu mootor

NEMA 23 ruudupea BF57BLF04 4000RPM 36V 0,44NM 184W 6,8A ф57X57X107mm harjadeta alalisvoolu mootor

NEMA 23 ruudupea BF57BLF03 4000RPM 36V 0,33NM 138W 5,3A ф57X57X87mm harjadeta alalisvoolu mootor

NEMA 23 ruutpea BF57BLF02 4000RPM 36V 0,22NM 92W 3,6A ф57X57X67mm harjadeta alalisvoolu mootor

NEMA 23 ruudupea BF57BLF01 4000RPM 36V 0,11NM 46W 2A ф57X57X47mm harjadeta alalisvoolu mootor

NEMA 23 ruudupea BF57BLF005 4000RPM 36V 0,055NM 23W 1,2A ф57X57X37mm harjadeta alalisvoolu mootor

NEMA 23 BF57BLS03 4000RPM 36V 0,33NM 138W 5,3A ф57X57X87mm harjadeta alalisvoolu mootor

NEMA 23 BF57BLS02 4000RPM 36V 0,22NM 92W 3,6A ф57X57X67mm harjadeta alalisvoolu mootor

Üldised spetsifikatsioonid
Ese	Spetsifikatsioon
Mähise tüüp	Delt
Halli efekti nurk	120 -kraadine elektrinurk
Võll otsa saab	0,025mm
Radiaalne mäng	0,02mm@450g
Lõppmäng	0,08mm@450g
Maksimaalne jõud	75N@20mm äärikust
Max. aksiaaljõud	15n
Isolatsiooniklass	B -klass
Dielektriline tugevus	500VDC ühe minuti jooksul
Isolatsioonitakistus	100mΩ min., 500vdc

Elektrispetsifikatsioon
Mudel	/	BF57BLS04
Etapp	/	3
Postid	/	4
Hinnatud pinge	VDC	36
Nimikiirus	pööre	4000
Hindatud pöördemoment	Nm	0.44
Hinnatud vool	A	6.8
Nimivõimsus	W	184
Maksimaalne pöördemoment	Nm	1.32
Tippvool	A	20.5
Tagasi EMF	V/krpm	7.1
Pöördemomendi konstant	Nm/a	0.068
Rootori inerts	G.CM2	230
Keha pikkus	mm	107
Kaal	kg	1.25
Andur	/	Meeltraud
Isolatsiooniklass	/	B
Isolatsiooniklass	/	IP30
Säilitustemperatuur	℃	-25 ～+70 ℃
Töötemperatuur	℃	-15 ～+50 ℃
Töö niiskus	Rh	85% RH või vähem (kondenseerumist puudub) ≤85% RH
Töökeskkond	/	Välistingimustes (otsest päikesevalgust puudub), söövitav gaas, tuleohtlik gaas, õli udu, tolm puudub
Kõrgus	m	1000 meetrit või vähem

Üldised spetsifikatsioonid
Ese	Spetsifikatsioon
Mähise tüüp	Delt
Halli efekti nurk	120 -kraadine elektrinurk
Võll otsa saab	0,025mm
Radiaalne mäng	0,02mm@450g
Lõppmäng	0,08mm@450g
Maksimaalne jõud	75N@20mm äärikust
Max. aksiaaljõud	15n
Isolatsiooniklass	B -klass
Dielektriline tugevus	500VDC ühe minuti jooksul
Isolatsioonitakistus	100mΩ min., 500vdc

Elektrispetsifikatsioon
Mudel	/	BF57BLS04
Etapp	/	3
Postid	/	4
Hinnatud pinge	VDC	36
Nimikiirus	pööre	4000
Hindatud pöördemoment	Nm	0.44
Hinnatud vool	A	6.8
Nimivõimsus	W	184
Maksimaalne pöördemoment	Nm	1.32
Tippvool	A	20.5
Tagasi EMF	V/krpm	7.1
Pöördemomendi konstant	Nm/a	0.068
Rootori inerts	G.CM2	230
Keha pikkus	mm	107
Kaal	kg	1.25
Andur	/	Meeltraud
Isolatsiooniklass	/	B
Isolatsiooniklass	/	IP30
Säilitustemperatuur	℃	-25 ～+70 ℃
Töötemperatuur	℃	-15 ～+50 ℃
Töö niiskus	Rh	85% RH või vähem (kondenseerumist puudub) ≤85% RH
Töökeskkond	/	Välistingimustes (otsest päikesevalgust puudub), söövitav gaas, tuleohtlik gaas, õli udu, tolm puudub
Kõrgus	m	1000 meetrit või vähem
