Domov / Centrum produktů / Integrovaný krokový servomotor / Standardní integrovaný krokový servomotor / Nema 17 BFISC42-P4A3 Integrovaný krokový servomotor 42x42x80mm Pulzní řízení (CANopen,RS485 volitelně) 1,7A 0,73Nm s vestavěným ovladačem

Krokový servomotor s integrovaným ovladačem

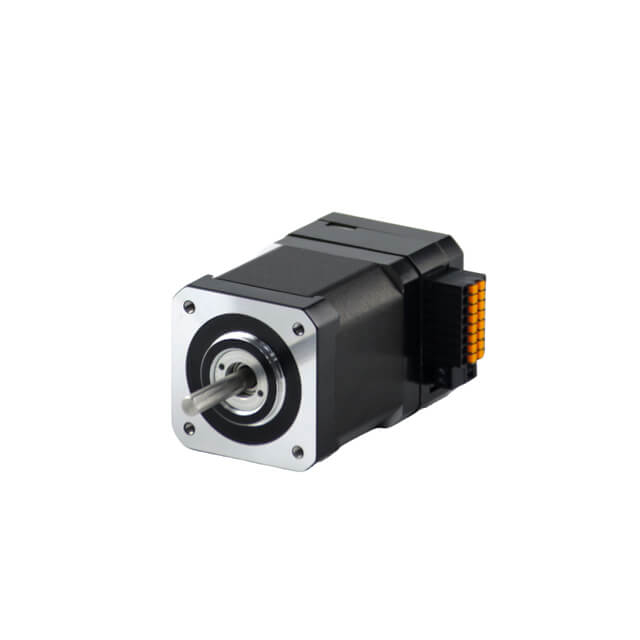

Nema 17 BFISC42-P4A3 Integrovaný krokový servomotor 42x42x80mm Pulzní řízení (CANopen,RS485 volitelně) 1,7A 0,73Nm s vestavěným ovladačem

Typ: Nema17 JKISC42-P4A3 Integrovaný krokový servomotor s ovládáním Pluse (CANopen, RS485 volitelné)

Proud: 1,7A

Odpor: 3Ω

Jmenovitý točivý moment: 0,73 Nm (103,38 oz.in)

Kodér: 1000ppr / 17bit / 15 bit

Model:
BFISC42-P4A3
Značka:
BesFoc
Druhy krokových motorů:
Integrované motory
Velikost integrovaného krokového servomotoru:
Nema 17-42 mm
Fáze:
2 fáze
Krokový úhel:
1,8°
Komunikační metody:
Pulzní typ
MOQ:
10 ks


Dostupnost:



Zeptejte se

Besfoc nema 17 BFISC42-P4A3 42x42x80mm Ovládání Pluse (CANopen,RS485 Volitelně) integrovaný krokový servomotor 1,8 stupně 1,7A 3,0Ω 6,2 mH 0,73 Nm s 15bit integrovaným ovladačem. Pro více různých požadavků na integrovaný servomotor nás prosím kontaktujte!!!

Rozdíly mezi řadami ISS a ISC:

Série	ISS	ISC
Dráty Piny	Tradiční konektor	Inteligentnější dráty s ochranou
Nárůst teploty	Normální nárůst teploty motoru	Nižší nárůst teploty zvyšuje přesnost a zajišťuje stabilnější výkon.
Úroveň ochrany	bez ochrany IP	IP30, IP54, IP65...

Elektrické specifikace:

Typ: Integrovaný krokový servomotor Nema17 s ovládáním pluse (CANopen, RS485 volitelné)
Název modelu: BFISC42-P4A3
Fáze: 2
Úhel kroku: 1,8 stupně
Proud: 1,7A
Odpor: 3,0Ω±10%(20℃)
Indukčnost: 6,2 mH ± 20 % (1 kHz 1 V RMS)
Přídržný moment: 0,73 Nm (103,38 oz.in)
Kodér: 1000ppr / 17Bit / 15bit
Způsob ovládání: Pulzní (RS485, CANopen volitelně）

Fyzické specifikace:

Velikost rámu: Nema 17 (42 x 42 mm)
Délka těla: 80 mm
Průměr hřídele: 5 mm
Délka hřídele: 24 mm

Vlastnosti integrovaného krokového servomotoru:

Vysoce výkonný 32bitový mikrořadič Cortex-M4
Nejvyšší frekvence pulzní odezvy může dosáhnout 200 kHz
Vestavěná ochranná funkce účinně zajišťuje bezpečné používání zařízení
Inteligentní regulace proudu pro snížení vibrací, hluku a tvorby tepla
Díky nízkému vnitřnímu odporu MOS je zahřívání sníženo o 30 % ve srovnání s běžnými produkty
Rozsah napětí: DC12V-36V
Integrovaný design s integrovaným hnacím motorem, snadnou instalací, malým půdorysem a jednoduchým zapojením
Vybaveno funkcí proti zpětnému připojení

Způsob komunikace:

Pulzní typ
Typ sítě RS485 MOdbus RTU
Typ sítě CANopen

Úroveň ochrany:

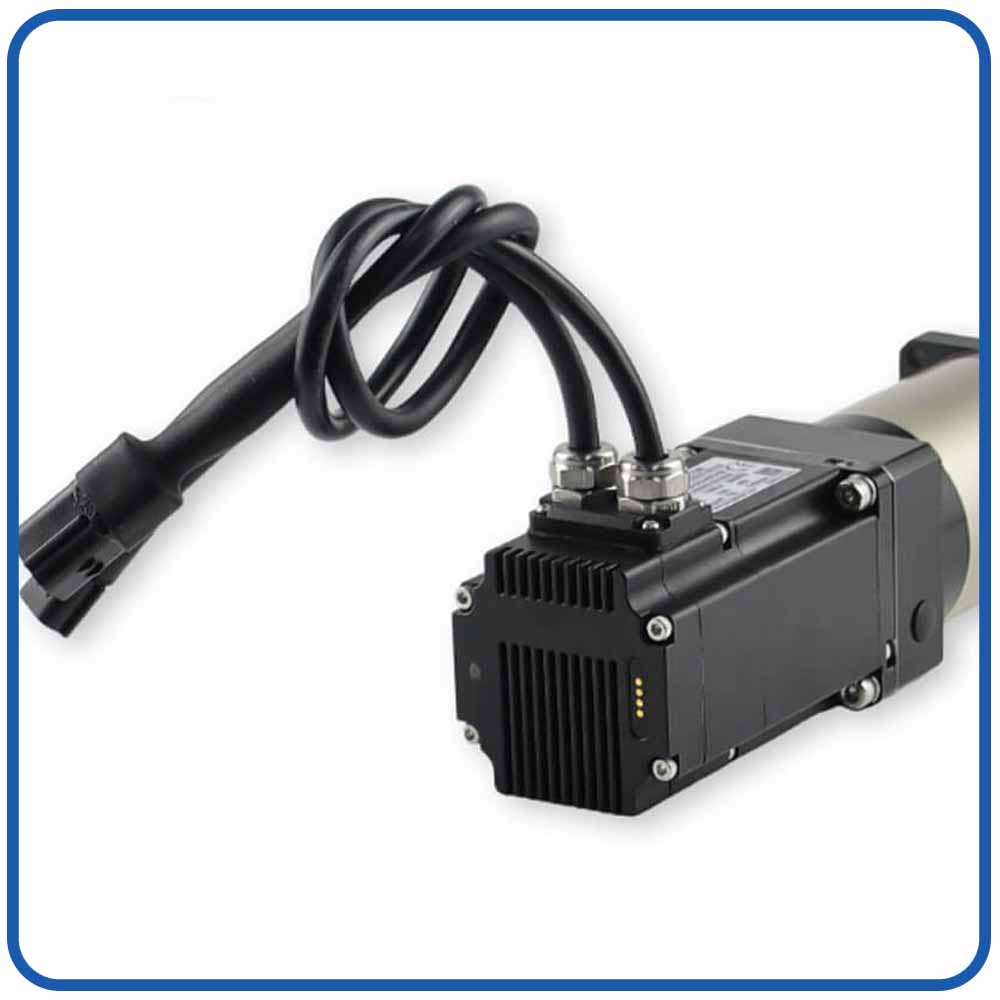

Vodotěsný typ: IP30, IP54, IP65, volitelně

Motor Nema 17 s vestavěným driverem Elektrická specifikace:

Elektrická specifikace
Typ produktu	/	Nema 17 Integrovaný krokový servomotor s enkodérem
Název modelu	/	BFISC42-P4A3 (Pluse, CANopen, RS485 volitelné)
Fáze	fáze	2
Krokový úhel	°	1.8
Proud	A	1.7
Odpor	Ω	3
Indukčnost	mH	6.2
Jmenovitý točivý moment	Nm	0.73
Celková výška	mm	80
Kodér	/	1000 ppr / 17 bitů / 15 bitů
Třída izolace	/	B

Specifikace integrovaného ovladače:

Parametry ovladače	Min	Ohodnoceno	Max
Vstupní napětí (V)	16	24	36
Logické vstupní napětí (V)	5	5	24
Logický vstupní proud （mA）	10	10	50
Pulzní frekvence (KHz)			200

Prostředí použití integrovaných krokových motorů Nema17:

Prostředí	Parametry
Způsob chlazení	Přirozené nebo nucené chlazení
Aplikace	Vyhněte se prachu, oleji a korozivním plynům; udržujte mimo dosah jiných zařízení generujících teplo; zakázat přítomnost hořlavých plynů a vodivého prachu.
Provozní teplota	0 ℃ ～ +50 ℃
Vlhkost prostředí	≤ 85 % RH (bez kondenzace)
Vibrace	Max. 5,9 m/s²
Skladovací teplota	-25 ℃ ～ +70 ℃

Integrovaný indikátor stavu řidiče:

Barva	Jméno	Funkce
Zelený	PWR	Indikátor napájení
Červený	ALM	Indikátor alarmu

Port I/O integrovaných ovladačů řady V2:

/		Pluse		CANopen / RS485
Porty	Kolík	Název portu	Popis	Název portu		Popis
CN1	1	PUL+	Pulzní signál	DI1+		Digitální výstupní signál
	2	PUL-		DI1-
	3	DIR+	Směrový signál	DI2+		Digitální výstupní signál
	4	DIR-		DI2-
	5	ENA+	Povolit signál	DI3+		Digitální výstupní signál
	6	ENA-		DI3-
	7	NC	nedefinováno	DI4+		Digitální výstupní signál
	8	NC	nedefinováno	DI4-
	9	ALM+	Alarmový signál	DO1+		Digitální výstupní signál
	10	ALM-		DO1-
	11	PEND+	Čekající signál	DO2+		Digitální výstupní signál
	12	PEND-		DO2-
	13	NC	nedefinováno	CANL	Nízkoúrovňová sběrnice CAN	485A	Funkční signál
	14	NC	nedefinováno	CANH	Vysokoúrovňová sběrnice CAN	485B
	15	NC	nedefinováno	CANL	Nízkoúrovňová sběrnice CAN	485A
	16	NC	nedefinováno	CANH	Vysokoúrovňová sběrnice CAN	485B
CN2	1	DC+	Připojení napájení	DC-	Připojení napájení	DC+	Připojení napájení
	2	DC-		DC+		DC-

Integrované ovladače DIP přepínače:

Kolík	Název portu	Popis
1	SW1	Nastavení dělení
2	SW2
3	SW3
4	SW4
5	SW5	Nastavení směru otáčení motoru

Nastavení integrovaného rozdělení ovladače：

Dále dělit	SW1	SW2	SW3	SW4
200	VYPNUTO	VYPNUTO	VYPNUTO	VYPNUTO
400	NA	VYPNUTO	VYPNUTO	VYPNUTO
800	VYPNUTO	NA	VYPNUTO	VYPNUTO
1600	NA	NA	VYPNUTO	VYPNUTO
3200	VYPNUTO	VYPNUTO	NA	VYPNUTO
6400	NA	VYPNUTO	NA	VYPNUTO
12800	VYPNUTO	NA	NA	VYPNUTO
25600	NA	NA	NA	VYPNUTO
1000	VYPNUTO	VYPNUTO	VYPNUTO	NA
2000	NA	VYPNUTO	VYPNUTO	NA
4000	VYPNUTO	NA	VYPNUTO	NA
5000	NA	NA	VYPNUTO	NA
8000	VYPNUTO	VYPNUTO	NA	NA
10000	NA	VYPNUTO	NA	NA
20000	VYPNUTO	NA	NA	NA
25000	NA	NA	NA	NA

Nastavení směru otáčení motoru:

Uživatel může nastavit směr otáčení motoru pomocí SW5, který spolupracuje s řídicím signálem DIR. Změna nastavení SW5 nebo řídicího signálu DIR může změnit aktuální směr otáčení motoru.
