Nema 23 BF57BLS04 BLDC мотор с кръгла глава и обща планетарна скоростна кутия 57x57 mm 3 фази

Тип: 57 mm 36 V 184 W безчетков постояннотоков двигател
Фаза: 3
полюса: 4
Номинален въртящ момент: 0,44 Nm
Номинален ток: 6,8 A
Дължина на тялото: 107 mm
Персонализирани части: Двигатели, скоростни кутии, енкодери, спирачки, интегрирани драйвери...

Модел:
BF57BLS04 BLDC мотор с редуктор
мар��а:
Besfoc
Bldc полюси:
8 полюса
Размер на двигателя Bldc:
Nema23 (57 мм)
Номинално напрежение:
24V
MOQ:
10 бр


Наличност:



Запитване

36V Nema 23 безчетков постояннотоков двигател Общи спецификации:

Общи спецификации
Артикул	Спецификация
Тип намотка	Delt
Ъгъл на ефекта на Хол	120 градусов електрически ъгъл
Валът изтича	0,025 мм
Радиална игра	0.02mm@450g
Край на играта	0.08mm@450g
Макс.радиална сила	75N@20mm от фланеца
Макс. аксиална сила	15N
Клас на изолация	клас Б
Диелектрична якост	500VDC за една минута
Изолационно съпротивление	100MΩ Мин., 500VDC

Nema 23 36V Dc безчетков Bldc мотор Електрическа спецификация:

Електрическа спецификация
Модел	/	BF57BLS04
Фаза	/	3
поляци	/	4
Номинално напрежение	vdc	36
Номинална скорост	об/мин	4000
Номинален въртящ момент	Nm	0.44
Номинален ток	А	6.8
Номинална мощност	У	184
Пиков въртящ момент	Nm	1.32
Пиков ток	А	20.5
Обратно ЕМП	V/Krpm	7.1
Константа на въртящия момент	Nm/A	0.068
Инерция на ротора	g.cm2	230
Дължина на тялото	мм	107
Тегло	кг	1.25
Сензор	/	Мед-кладенец
Клас на изолация	/	б
Клас на изолация	/	IP30
Температура на съхранение	℃	-25～+70℃
Работна температура	℃	-15～+50℃
Работна влажност	RH	85% RH или по-малко (без кондензация) ≤85% RH
Работна среда	/	На открито (без пряка слънчева светлина), без корозивен газ, без запалим газ, без маслена мъгла, без прах
Надморска височина	м	1000 метра или по-малко

Кабелна връзка:

Bldc Motors кабели			Проводници на сензора на Хол
U	V	У	+5VDC	GND	Ху	Хв	Hw
Жълто	Зелено	Синьо	червено	черен	Йело	Зелено	Синьо

Спецификация на планетарната скоростна кутия BF-56JXE300K:

Материал на пръстена	Метал
Лагер на изхода	Сачмени лагери
Макс. Радиален (12 мм от фланеца)	300N
Макс. аксиално натоварване на вала	200N
Радиална хлабина на вала (близо до фланеца)	≤0,08 мм
Аксиална хлабина на вала	≤0,4 мм
Луфт на празен ход	≤2,5°
Сила на притискане на вала, макс	300N

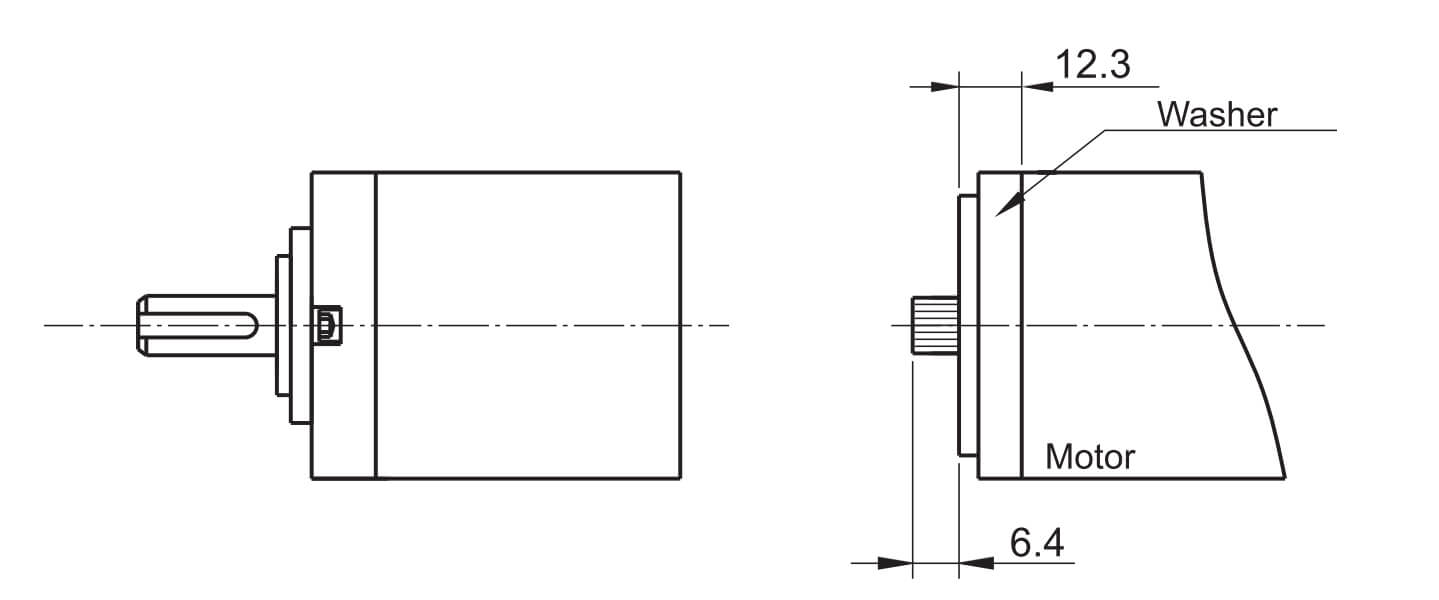

Спецификации на пиньона на вала на двигателя:

Модул	1
Брой зъби	12	15	9
Ъгъл на натиск	20°
Диаметър на отвора	Φ6H7
Коефициент на намаляване	1:4.25,1:15,1:18,1:23,1:52,1:61,1:72,1:96 1:121,1:220,1:260,1:307	1:3.6,1:13,1:43,1:154,1:187	1:5.33, 1:28

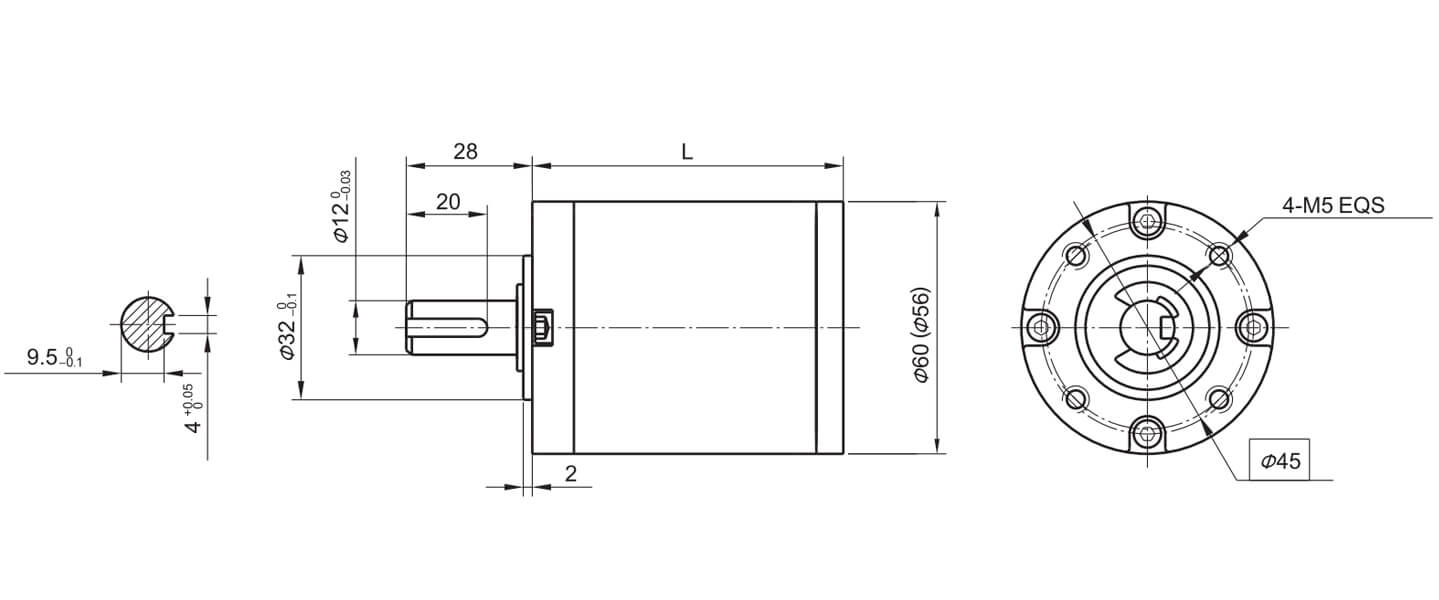

на планетарната скоростна кутия : Физическа спецификация

Коефициент на намаляване	Точен редукционен коефициент	Номинален толеранс на въртящия момент	Максимален моментен толеранс на въртящия момент	Ефективност	L (mm)	Тегло (g)
1:3.6 1:4.25 1:5.33	1:3.6 1:4.25 1:5.33	3 Nm макс	9 Нм	90%	37,8±0,5	489
1:13 1:15 1:18 1:23 1:28	1:12.96 1:15.30 1:18.06 1:22.67 1:28.44	12 Nm макс	36 Нм	81%	49,5±0,5	681
1:43 1:52 1:61 1:72 1:96 1:121	1:42.69 1:51.84 1:61.20 1:72.25 1:96.33 1:120.89	24 Nm макс	72 Нм	73%	60,8±0,5	871
1:154 1:187 1:220 1:260 1:307	1:153.69 1:186.62 1:220.32 1:260.10 1:307.06	30 Nm макс	90 Нм	66%	71,9±0,5	1066
Вход и изход с еднаква посока на въртене; Мотор Макс. входна скорост: <6000rpm; Работен температурен диапазон: -15℃ ~ +80℃

Спецификация на планетарната скоростна кутия JK-56JXE450K:

Материал на пръстена	Метал
Лагер на изхода	Сачмени лагери
Макс. Радиален (12 мм от фланеца)	400N
Макс. аксиално натоварване на вала	120N
Радиална хлабина на вала (близо до фланеца)	≤0,08 мм
Аксиална хлабина на вала	≤0,4 мм
Луфт на празен ход	≤2,5°
Сила на притискане на вала, макс	300N

Спецификации на пиньона на вала на двигателя:

Модул	1
Брой зъби	12	15	9
Ъгъл на натиск	20°
Диаметър на отвора	Φ6H7
Коефициент на намаляване	1:4.25,1:15,1:18,1:23,1:52,1:61,1:72,1:96 1:121,1:220,1:260,1:307	1:3.6,1:13,1:43,1:154,1:187	1:5.33, 1:28

на планетарната скоростна кутия : Физическа спецификация

Коефициент на намаляване	Точен редукционен коефициент	Номинален толеранс на въртящия момент	Максимален моментен толеранс на въртящия момент	Ефективност	L (mm)	Тегло (g)
1:3.6 1:4.25 1:5.33	1:3.6 1:4.25 1:5.33	4 Nm макс	12 Нм	90%	40,3±0,5	510
1:13 1:15 1:18 1:23 1:28	1:12.96 1:15.30 1:18.06 1:22.67 1:28.44	18 Nm макс	50 Нм	81%	53,8±0,5	720
1:43 1:52 1:61 1:72 1:96 1:121	1:42.69 1:51.84 1:61.20 1:72.25 1:96.33 1:120.89	36 Nm макс	100 Нм	73%	67,2±0,5	930
1:154 1:187 1:220 1:260 1:307	1:153.69 1:186.62 1:220.32 1:260.10 1:307.06	45 Nm макс	110 Нм	66%	80,6±0,5	1150
Вход и изход с еднаква посока на въртене; Мотор Макс. входна скорост: <6000rpm; Работен температурен диапазон: -15℃ ~ +80℃
