NEMA 34 BF86BLS125 квадратна глава, насочена BLDC мотор с висока прецизна планетарна скоростна кутия 86x86mm 3 фаза

Тип: NEMA 34 86MM 48V 660W квадратна глава безчетка DC Motor
Фаза: 3
полюса: 8
номинален въртящ момент: 2.1Nm
Оценен ток: 18a
Дължина на тялото: 138.5mm
Персонализирани части: двигатели, скоростни кутии, енкодери, спирачки, интегрирани драйвери ...

Модел:
BF86BLS125 GEANDED BLDC мотор
Марка:
Besfoc
Номинална скорост:
4000rpm
BLDC POLSES:
8 полюса
Размер на мотора BLDC:
NEMA34 (86 мм)
Номинално напрежение:
48V
Moq:
10 бр


наличност:



Запитване

48V NEMA 34 безчетка DC BLDC Motor Общи спецификации:

Общи спецификации
Елемент	Спецификация
Тип на навиване	Delt
Ъгъл на ефект на залата	120 градуса електрически ъгъл
Вал изчерпва	0,025 мм
Радиална игра	0,02mm@450g
Край игра	0,08mm@450g
Max.Radial Force	220n@20 мм от фланеца
Макс. аксиална сила	60n
Изолационен клас	КЛАС Б.
Диелектрична якост	500VDC за една минута
Изолационна устойчивост	100MΩ min., 500VDC

NEMA 34 48V DC без четка BLDC Motor Electrical Specification:

Електрическа спецификация
Модел	/	BF86BLS125
Фаза	/	3
Полюси	/	8
Номинално напрежение	Vdc	48
Номинална скорост	RPM	3000
Номинален въртящ момент	Nm	2.1
Оценен ток	A	18
Номинална мощност	W	660
Върхов въртящ момент	Nm	6.3
Пиков ток	A	54
Обратно емф	V/krpm	13.5
Константа на въртящия момент	Nm/a	0.13
Инерция на ротора	G.CM2	2400
Дължина на тялото	мм	138.5
Тегло	kg	4
Сензор	/	Мед-Уел
Изолационен клас	/	Б
Изолационен клас	/	IP30
Температура на съхранение	℃	-25 ～+70 ℃
Работна температура	℃	-15 ～+50 ℃
Работна влажност	Rh	85% RH или по -малко (без кондензация) ≤85% RH
Работна среда	/	На открито (без пряка слънчева светлина), без корозивен газ, без запалим газ, без маслена мъгла, без прах
Надморска височина	m	1000 метра или по -малко

Връзка на проводниците:

BLDC MOTORS проводници			Проводници за сензор за зала
U	V	W	+5VDC	GND	Ху	HV	HW
Жълто	Зелено	Синьо	Червено	Черно	Йело	Зелено	Синьо

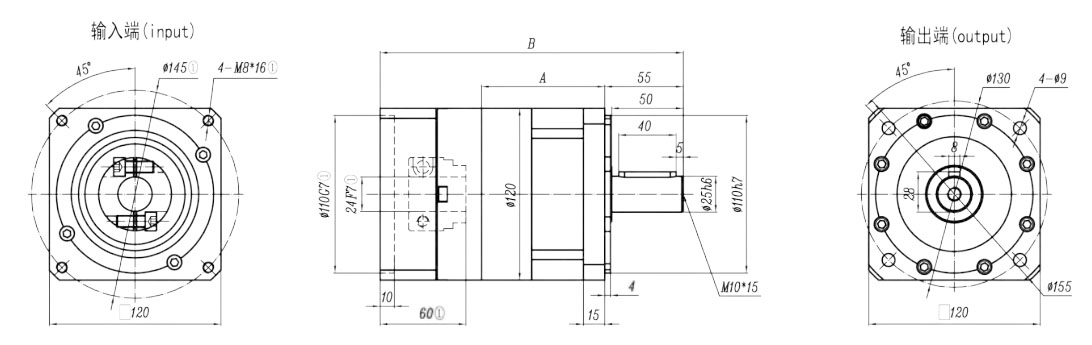

48V PLF80 Висока прецизна планетарна скоростна кутия Общи спецификации:

PLF80
Етап	Ⅰ Етап	Ⅱ Етап
Съотношение	3、4、5、7、10	12、15、16、20、25、28、35、40、50、70、100
	A	A
Дължина (mm)	141.5	166.5
Номинална скорост (оборота)	3500	3500
MAX SPEED (RPM)	6000	6000
Макс. Радиална сила (n)	550	550
Макс. аксиална сила (n)	500	500
Въртящ момент без зареждане (nm)	0.8	0.4
Ефективност (%)	96	94
Обратна реакция (Arcmin)	≤10	≤15
Шум (db)	≤62	≤62
Тегло (кг)	3	3.6
Работен живот (H)	＞ 20000 （Непрекъснато работещ живот наполовина）
Торсионна твърдост (NM/Arcmin)	7.5
Метод на смазване	Дългосрочно
Посока на въртене	Вход/изход Синтропия
Клас за защита	IP65
Положение за монтаж	Произволно

Съотношение на предавката （I）	Ⅰ Етап					Ⅱ Етап
Съотношение на предавката （I）	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Номинален изходен въртящ момент (nm）	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
Максимален изходен въртящ момент (nm）	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
Инерция на ротора （kgcm² )	0.77	0.52	0.45	0.4	0.39	0.67	0.67	0.5	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44
