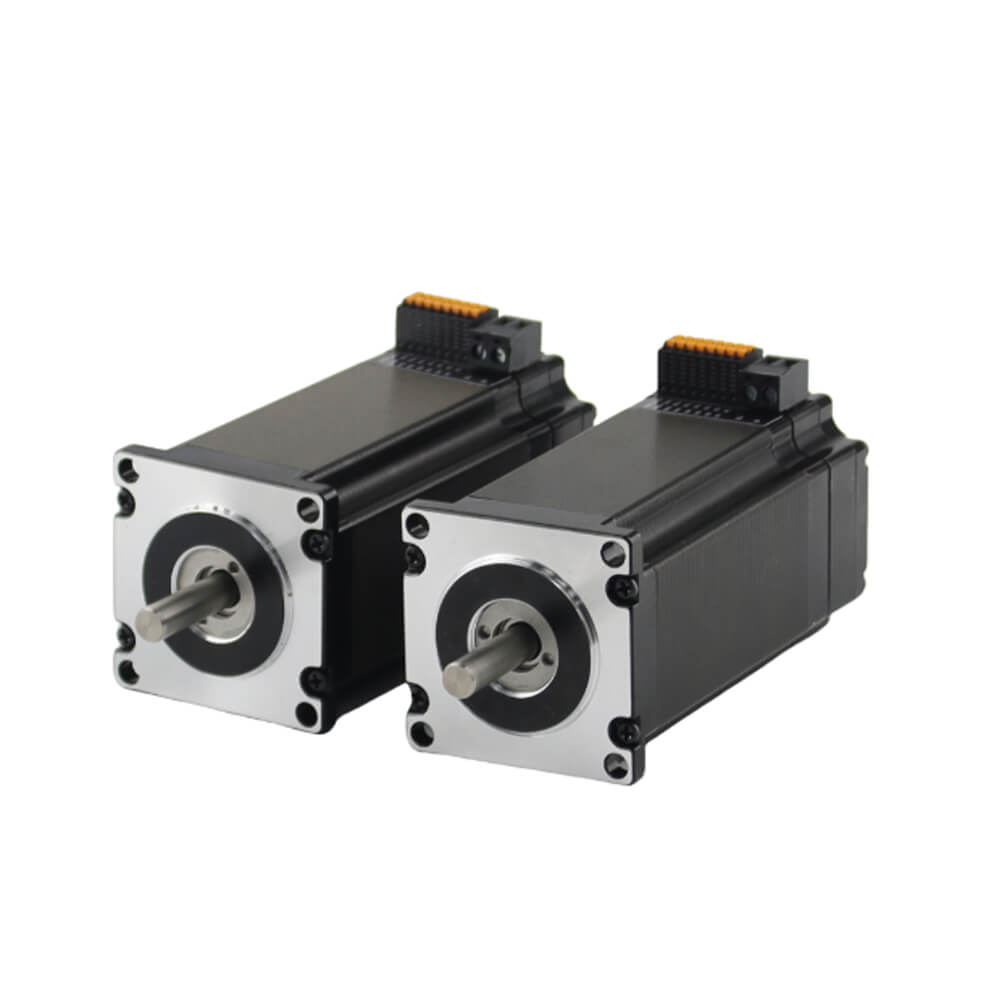

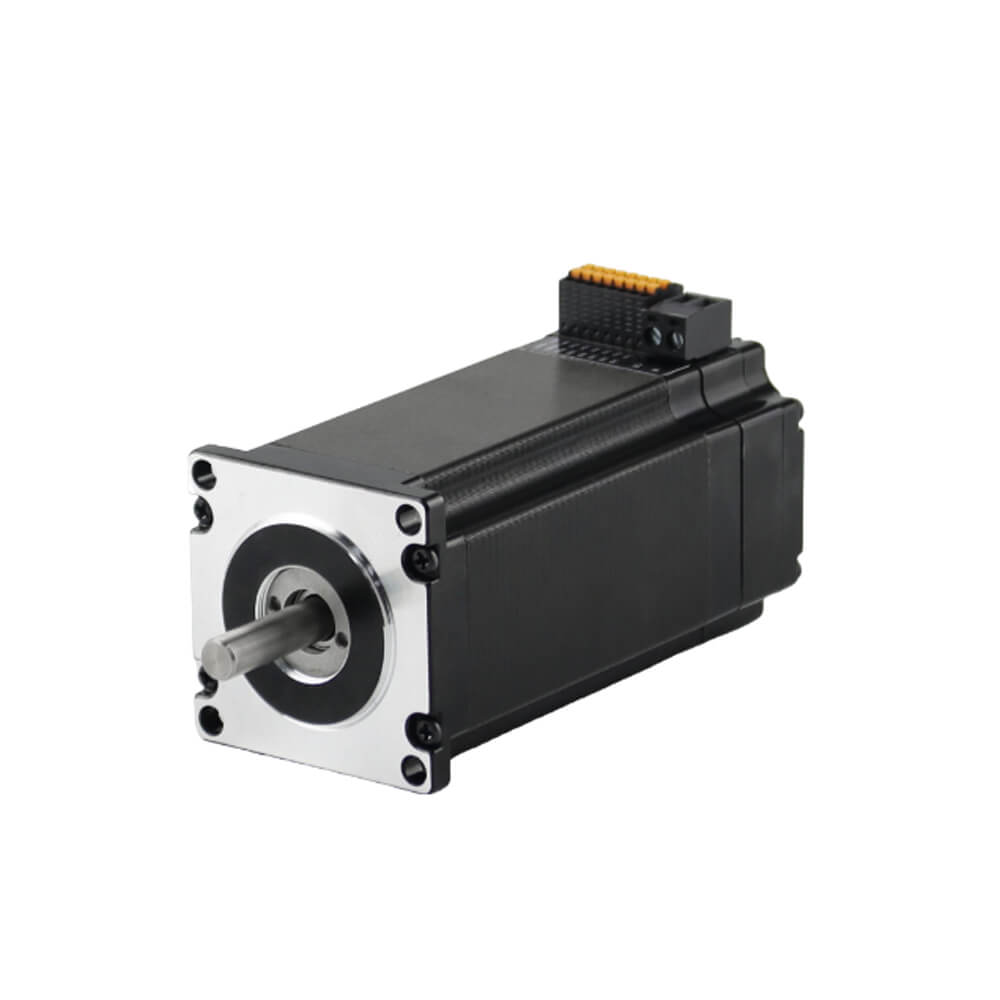

Nema 23 BFISC57-P1A3 İntellektual İnteqrasiya Edilmiş Step Servo Motor 57x57x61mm Nəbz Nəzarəti 2.8A 0.55Nm Daxili Sürücü ilə Qapalı Döngə Step Motoru

Növ: Nema23 Integrated Stepper Servo Motor

Cari: 2.8A

Müqavimət: 0.7Ω

Nominal fırlanma anı: 0.55Nm(77.89oz.in)

Kodlayıcı: 1000ppr / 17bit

Model:
BFISC57-P1A3
Brend:
BesFoc
İnteqrasiya edilmiş Stepper Servo Motor Ölçüsü:
Nema23-57mm
Faza:
2 faza
Addım bucağı:
1,8°
Ünsiyyət üsulları:
Pulse növü


Mövcudluq:



Sorğulayın

Besfoc nema 23 JKISC57-P1A3 57x57x61.5mm inteqrasiya edilmiş qapalı döngə pilləli servo motor, impuls nəzarəti 1.8Degree 2.8A 0.7Ω 1.4mH 0.55Nm ilə 1000ppr / 17bit / 15bit inteqrasiya edilmiş sürücü ilə. Daha fərqli inteqrasiya edilmiş qapalı döngə pilləli mühərrik tələbləri üçün bizimlə əlaqə saxlayın!!!

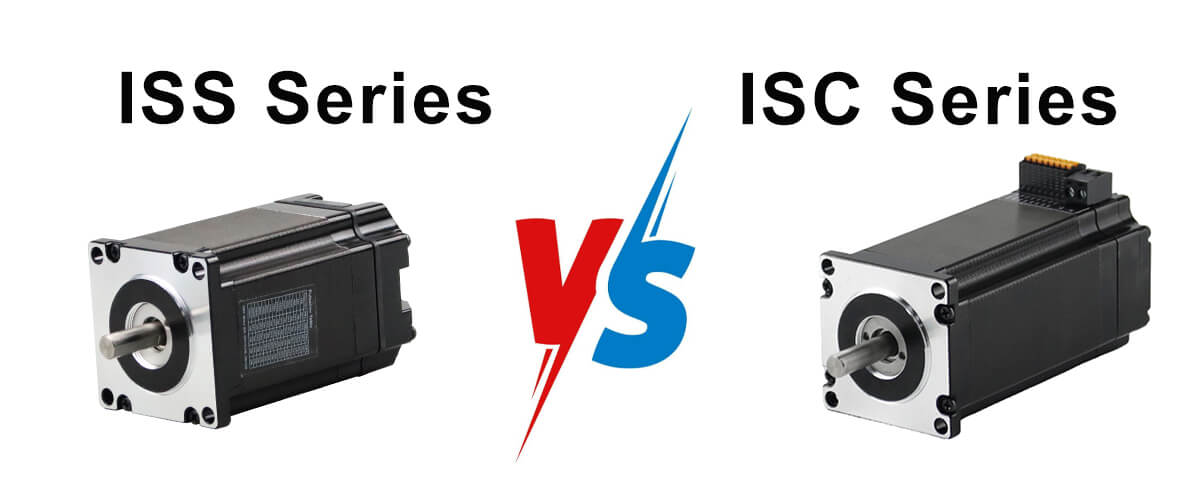

ISS və ISC seriyası arasındakı fərqlər:

nema 23 inteqrasiya olunmuş pilləli servo motor

Serial	ISS	ISC
Tel sancaqları	Ənənəvi bağlayıcı	Qoruma ilə daha ağıllı tellər
Temperatur artımı	Normal motor temperaturu yüksəlir	Aşağı temperatur artımı dəqiqliyi artırır və daha sabit performans təmin edir.
Qoruma səviyyəsi	IP Qoruma olmadan	IP30, IP54, IP65...

Elektrik Xüsusiyyətləri:

Növ: Sürücü ilə Nema23 inteqrasiya edilmiş qapalı döngə pilləli motor
Model Adı: BFISC57-P1A3
Mərhələ: 2
Addım bucağı: 1.8 dərəcə
Cari: 2.8A
Müqavimət: 0.7Ω±10%(20℃)
İnduktivlik: 1.4mH±20%(1kHz 1V RMS)
Saxlama anı: 0.55Nm(77.89oz.in)
Kodlayıcı: 1000ppr / 17Bit / 15Bit
Nəzarət metodu: Pulse (RS485, CANopen isteğe bağlıdır)

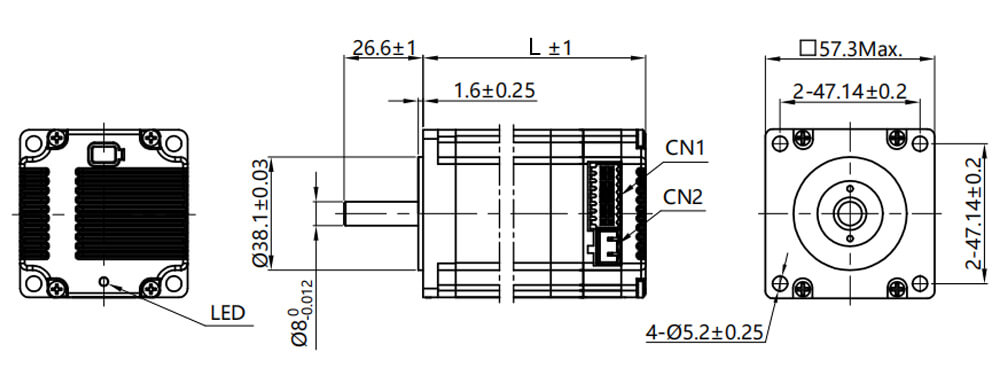

Fiziki Xüsusiyyətlər:

Çərçivə Ölçüsü: Nema 23 (57x57mm)
Bədən uzunluğu: 61 mm
Şaft diametri: 8 mm
Mil uzunluğu: 21 mm

İnteqrasiya edilmiş qapalı döngə step motorlarının xüsusiyyətləri:

Cortex-M4 nüvəli yüksək performanslı 32 bitlik mikro nəzarətçi
Ən yüksək nəbz cavab tezliyi 200KHz-ə çata bilər
Qurğunun təhlükəsiz istifadəsini effektiv şəkildə təmin edən daxili qoruma funksiyası
Vibrasiya, səs-küy və istilik əmələ gəlməsini azaltmaq üçün ağıllı cərəyan tənzimlənməsi
Aşağı daxili müqavimət MOS qəbul edərək, istilik adi məhsullarla müqayisədə 30% azalır
Gərginlik diapazonu: DC12V-36V
İnteqrasiya edilmiş sürücü mühərriki, asan quraşdırma, kiçik yer və sadə naqillər ilə inteqrasiya olunmuş dizayn
Əks əlaqə funksiyası ilə təchiz edilmişdir

Ünsiyyət üsulu:

Pulse növü
RS485 MODbus RTU şəbəkə növü
CANopen şəbəkə növü

Qoruma səviyyəsi:

Suya davamlı tip: IP30, IP54, IP65, isteğe bağlıdır

57 mm İnteqrasiya edilmiş Stepper Servo Motorların İstifadəsi:

Tibbi avadanlıq, logistika nəqliyyatı, sənaye avtomatlaşdırılması, tekstil maşınları, lazer, rəsm, ənənəvi Çin təbabəti tərkib sənayesi və s.

Quraşdırılmış Sürücü Elektrikli Nema 23 Step Motoru:

Elektrik Spesifikasiyası
Məhsul növü	/	Nema 23 İnteqrasiya edilmiş pilləli mühərrik
Model Adı	/	BFISC57-P1A3
Faza	faza	2
Addım bucağı	°	1.8
Gərginlik	V	1.96
Cari	A	2.8
Müqavimət	Ω	0.7
Endüktans	mH	1.4
Nominal fırlanma anı	Nm	0.55
Ümumi Hündürlük	mm	65
Kodlayıcı	/	1000ppr / 17Bit
İzolyasiya sinfi	/	B

İnteqrasiya edilmiş Sürücü Spesifikasiyası:

Sürücü parametrləri	Min	Qiymətləndirildi	Maks
Giriş gərginliyi（V）	16	24	48
Məntiqi Giriş Gərginliyi (V）	5	5	24
Məntiqi Giriş cərəyanı (mA)	10	10	50
Pulse Tezliyi（KHz)			200

Nema23 Integrated Stepper Motors İstifadə Mühiti:

Ətraf mühit	Parametrlər
Soyutma üsulu	Təbii və ya məcburi soyutma
Ərizə	Toz, yağ və aşındırıcı qazlardan çəkinin; digər istilik yaradan avadanlıqlardan uzaq durun; yanan qazların və keçirici tozların mövcudluğunu qadağan edin.
İşləmə temperaturu	0℃ ~ +50℃
Ətraf mühitin rütubəti	≤85% RH（kondensasiya yoxdur）
Vibrasiya	5.9m/s² maks
Saxlama temperaturu	-25℃ ~ +70℃

İnteqrasiya edilmiş Sürücü Status Göstəricisi:

Rəng	ad	Funksiya
Yaşıl	PWR	Güc göstəricisi
Qırmızı	ALM	Siqnal göstəricisi

İnteqrasiya edilmiş Sürücü DIP açarları:

Pin	Port Adı	Təsvir
1	SW1	Bölmə Parametrləri
2	SW2
3	SW3
4	SW4
5	SW5	Motorun fırlanma istiqamətinin təyini

V2 Series İnteqrasiya edilmiş Step Servo Motor Sürücüləri Giriş/Çıxış portu:

Limanlar	Pin	Port Adı	Təsvir
CN1	1	PUL+	Nəbz siqnalı
	2	PUL-	Nəbz siqnalı
	3	DIR+	İstiqamət siqnalı
	4	DİR-	İstiqamət siqnalı
	5	ENA+	Siqnalı aktivləşdirin
	6	ENA-	Siqnalı aktivləşdirin
	7	NC	müəyyən edilməmiş
	8	NC	müəyyən edilməmiş
	9	ALM+	Siqnal Siqnali
	10	ALM-	Siqnal Siqnali
	11	PEND+	Gözləyən siqnal
	12	PEND-	Gözləyən siqnal
	13	NC	müəyyən edilməmiş
	14	NC	müəyyən edilməmiş
	15	NC	müəyyən edilməmiş
	16	NC	müəyyən edilməmiş
CN2	1	DC+	Güc Bağlantısı
CN2	2	DC-	Güc Bağlantısı

İnteqrasiya edilmiş Sürücü Bölmə Parametrləri:

Bölmə	SW1	SW2	SW3	SW4
200	OFF	OFF	OFF	OFF
400	ON	OFF	OFF	OFF
800	OFF	ON	OFF	OFF
1600	ON	ON	OFF	OFF
3200	OFF	OFF	ON	OFF
6400	ON	OFF	ON	OFF
12800	OFF	ON	ON	OFF
25600	ON	ON	ON	OFF
1000	OFF	OFF	OFF	ON
2000	ON	OFF	OFF	ON
4000	OFF	ON	OFF	ON
5000	ON	ON	OFF	ON
8000	OFF	OFF	ON	ON
10000	ON	OFF	ON	ON
20000	OFF	ON	ON	ON
25000	ON	ON	ON	ON

Motor fırlanma istiqamətinin təyini:

İstifadəçi DIR idarəetmə siqnalı ilə birlikdə işləyən SW5 vasitəsilə motorun fırlanma istiqamətini təyin edə bilər. SW5 parametrinin və ya DIR idarəetmə siqnalının dəyişdirilməsi mühərrikin cari fırlanma istiqamətini dəyişə bilər.

İstiqamətlər	SW5	DİR
CW	OFF	Aşağı Səviyyə
CCW	ON	Aşağı Səviyyə
CCW	OFF	Yüksək səviyyəli və ya dayandırılmışdır
CW	ON	Yüksək səviyyəli və ya dayandırılmışdır
