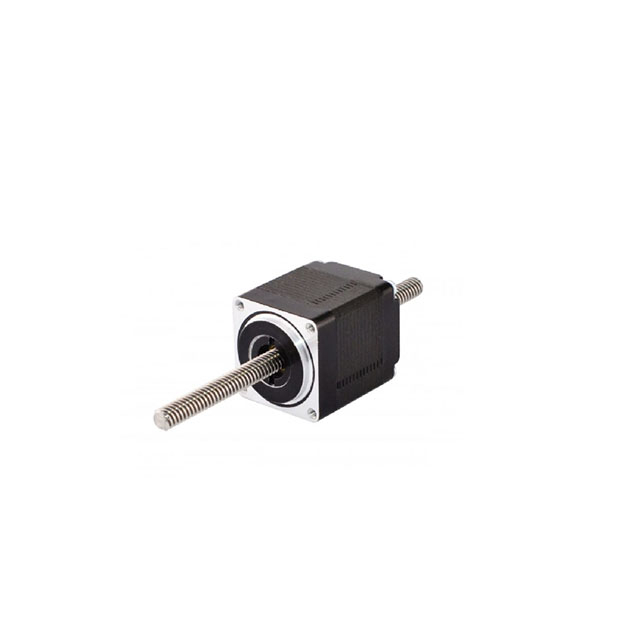

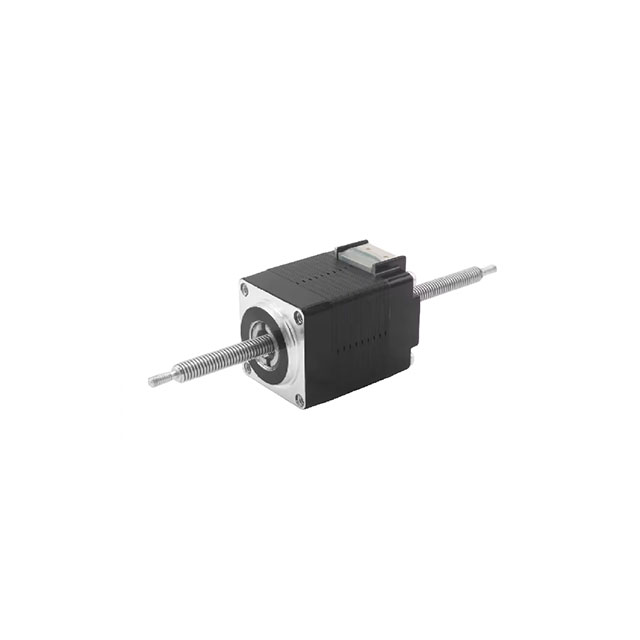

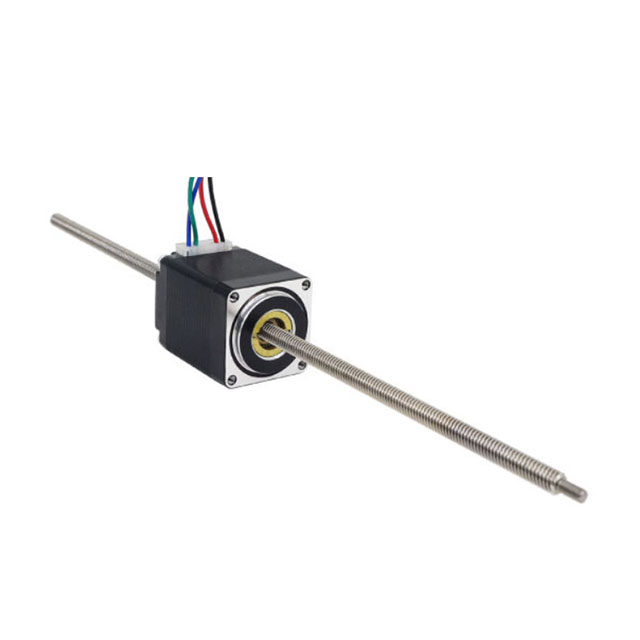

NEMA 8 BF20HSC30-0604 محرك السهود الخطي غير المعماري 1.8 درجة 1.8N.CM (2.55 أوقية)

النوع: NEMA8 محرك السائر الخطي غير المعياري

الحالي: 0.6A

المقاومة: 6.5Ω

عزم الدوران المقدر: 1.8n.cm (2.55oz.in)

نموذج:
BF20HSC30-0604
ماركة:
besfoc
أنواع المحرك الستير:
المحركات الخطية
أنواع المسمار الرصاص:
خطي غير كتوبي
حجم محرك السائر:
NEMA8 (20mm)
عدد العملاء المتوقعين:
4wires
مرحلة:
2 مرحلة
زاوية الخطوة:
1.8 °
موك:
10 أجهزة كمبيوتر


التوفر:



استفسر

BESFOC NEMA 8 محرك السائر الخطية غير المعفاة (BF20HSC30-0604) مع قطر المسمار 3.5 مم وحجم محرك 20x20x30mm. يحتوي على 4 أسلاك ، 0.6a ، 6.5 Ω 1.7m في الساعة ومع عزم الدوران 1.8n.cm (2.55 أوقية) . لمزيد من متطلبات محركات السائر المختلفة (مثل علبة التروس أو الفرامل أو الترميز أو المحركات المتكاملة) ، يرجى الاتصال بنا !!!

المواصفات الكهربائية ：

النوع: NEMA8 محرك السهوب الخطي غير المعياري
اسم النموذج: BF20HSC30-0604
المرحلة: 2
زاوية الخطوة: 1.8 درجة
الحالي: 0.6A
المقاومة: 6.5Ω ± 0.1 (20 ℃)
الحث: 1.7mh ± 20 ٪ (1 كيلو هرتز 1V RMS)
عقد عزم الدوران: 1.8 N.CM (2.55 أوقية.
فئة العزل: ب (130 درجة) ؛ 80K كحد أقصى.
الأجزاء الاختيارية: علبة التروس ، تشفير ، فرامل ، برنامج تشغيل متكامل ...

المواصفات المادية:

حجم الإطار: NEMA 8 (20 × 20 مم)
طول الجسم: 30 ملم
قطر العمود: TR3.5
نوع العمود: برغي الرصاص غير المتصدر

اتصال الأسلاك:

A+	أ	ب+	ب-
أسود	أخضر	أحمر	أزرق

سابق:

NEMA 23 BF57HSC41-2804 محرك السهود الخطي غير الأسير 1.8 درجة 0.55NM (77.89 أوقية.

NEMA 23 BF57HSC112-3004 محرك السهود الخطي غير الأسير 1.8 درجة 3N.M (424.84 أوقية) 57x57x112mm 3.0a 4 أسلاك

NEMA 23 BF57HSC100-3004 محرك السهود الخطي غير الأسير 1.8 درجة 2.8NM (396.51oz.in) 57x57x100mm 3.0a 4 أسلاك

NEMA 23 BF57HSC82-3004 محرك السهود الخطي غير الأسير 1.8 درجة 2.1NM (297.38oz.in) 57x57x82mm 3.0a 4 أسلاك

NEMA 23 BF57HSC76-2804 محرك السهود الخطي غير الأسير 1.8 درجة 1.89NM (267.65 أوقية.

NEMA 23 BF57HSC56-2804 محرك السهود الخطي غير الأسير 1.8 درجة 1.2NM (169.93oz.in) 57x57x56mm 2.8a 4 أسلاك

NEMA 23 BF57HSC51-2804 محرك السهود الخطي غير الأسير 1.8 درجة 1N.M (141.61oz.in) 57x57x51mm 2.8a 4 أسلاك

NEMA 23 BF57HSC41-2804 محرك السهود الخطي غير الأسير 1.8 درجة 0.55NM (77.89 أوقية.

NEMA 17 BF42HSC60-1704 محرك السهود الخطي غير المعماري 1.8 درجة 73NCM (103.38oz.in) 42x42x60mm 1.7a 4 أسلاك

NEMA 17 BF42HSC48-1684 محرك السهود الخطي غير المعمطي 1.8 درجة 55NCM (77.89oz.in) 42x42x48mm 1.7a 4 أسلاك

NEMA 17 محرك السائر الخطي للطابعة ثلاثية الأبعاد

NEMA 17 BF42HSC40-1704 محرك السهود الخطي غير المعمطي 1.8 درجة 42NCM (59.48oz.in) 42x42x40mm 1.7a 4 أسلاك

NEMA 17 BF42HSC34-1334 محرك السهود الخطي غير المعمطي 1.8 درجة 26NCM (36.82oz.in) 42x42x34mm 1.33a 4 أسلاك

NEMA 14 BF35HSC28-0504 محرك السهود الخطي غير المعمطي 1.8 درجة 0.1NM (14.16oz.in) 35x35x28mm 0.5a 4 أسلاك

NEMA 14 BF35HSC42-1004 محرك السهود الخطي غير المعمطي 1.8 درجة 0.2 نانومتر (28.32oz.in) 35x35x42mm 1.0a 4 أسلاك

NEMA 14 BF35HSC34-1004 محرك السهود الخطي غير المعمطي 1.8 درجة 0.14NM (19.83oz.in) 35x35x34mm 1.0a 4 أسلاك

NEMA 14 BF35HSC28-0504 محرك السهود الخطي غير المعمطي 1.8 درجة 0.1NM (14.16oz.in) 35x35x28mm 0.5a 4 أسلاك

NEMA 11 BF28HSC32-0674 محرك السهود الخطي غير المعمطي 1.8 درجة 6N.CM (8.50oz.in) 28x28x32mm 0.67a 4 أسلاك

NEMA 11 BF28HSC51-0674 محرك السهود الخطي غير المعمطي 1.8 درجة 12N.CM (16.99oz.in) 28x28x51mm 0.67a 4 أسلاك

NEMA 11 BF28HSC45-0674 محرك السهود الخطي غير المعمطي 1.8 درجة 9N.CM (12.75 أوقية) 28x28x45mm 0.67a 4 أسلاك

NEMA 11 BF28HSC32-0674 محرك السهود الخطي غير المعمطي 1.8 درجة 6N.CM (8.50oz.in) 28x28x32mm 0.67a 4 أسلاك

NEMA 8 BF20HSC38-0604 محرك السهود الخطي غير المعمطي 1.8 درجة 3N.CM (4.25 أوقية) 20x20x38mm 0.6a 4 أسلاك

المواصفات الفيزيائية لمحركات NEMA 8 Linear Stepper:
حجم الإطار	مم	NEMA 8 (20 × 20)
نوع رمح الإخراج	/	محرك السائر الخطي اللولبي غير المسمار
قطر المسمار	مم	3.5
عدد العملاء المتوقعين	/	4
وزن	كجم	0.05

المواصفات الفيزيائية لقضيب المسمار:
قطر المسمار	برغي الرصاص	برغي الملعب	السفر لكل خطوة
مم	مم	مم	مم
TR3.5	0.06096	0.06096	0.0003048
	1	1	0.005
	2	1	0.01
قطر المسمار	برغي الرصاص	برغي الملعب	السفر لكل خطوة
مم	مم	مم	مم
TR3.5	2.43	1.2192	0.01215
	2.43	0.6096	0.01215
	4	1	0.02

المواصفات الفيزيائية لمحركات NEMA 8 Linear Stepper:
حجم الإطار	مم	NEMA 8 (20 × 20)
نوع رمح الإخراج	/	محرك السائر الخطي اللولبي غير المسمار
قطر المسمار	مم	3.5
عدد العملاء المتوقعين	/	4
وزن	كجم	0.05

المواصفات الفيزيائية لقضيب المسمار:
قطر المسمار	برغي الرصاص	برغي الملعب	السفر لكل خطوة
مم	مم	مم	مم
TR3.5	0.06096	0.06096	0.0003048
	1	1	0.005
	2	1	0.01
قطر المسمار	برغي الرصاص	برغي الملعب	السفر لكل خطوة
مم	مم	مم	مم
TR3.5	2.43	1.2192	0.01215
	2.43	0.6096	0.01215
	4	1	0.02
