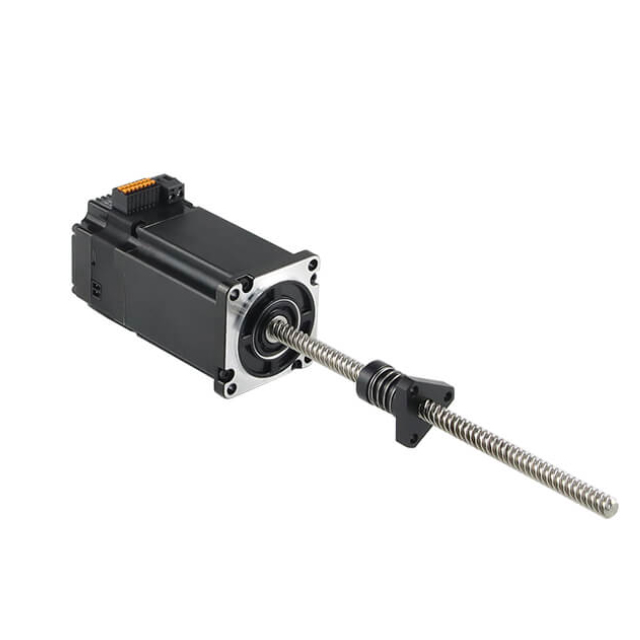

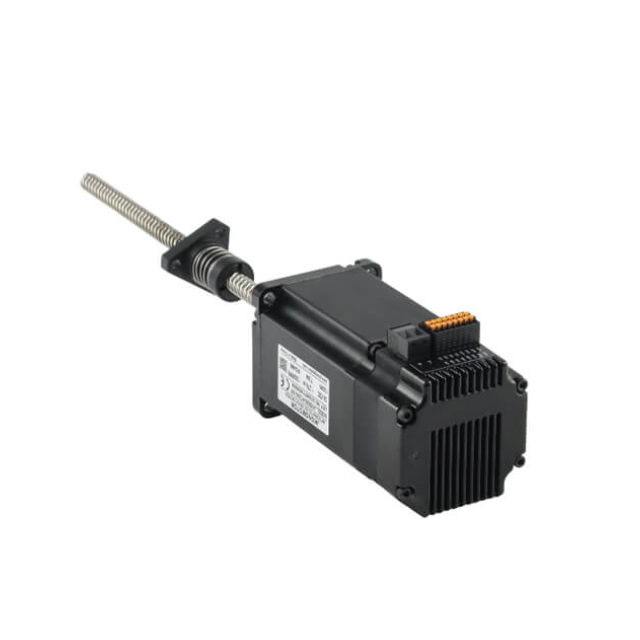

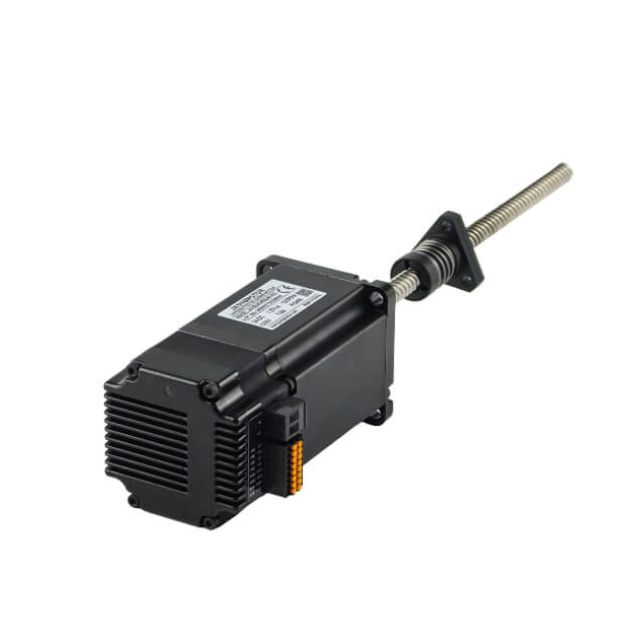

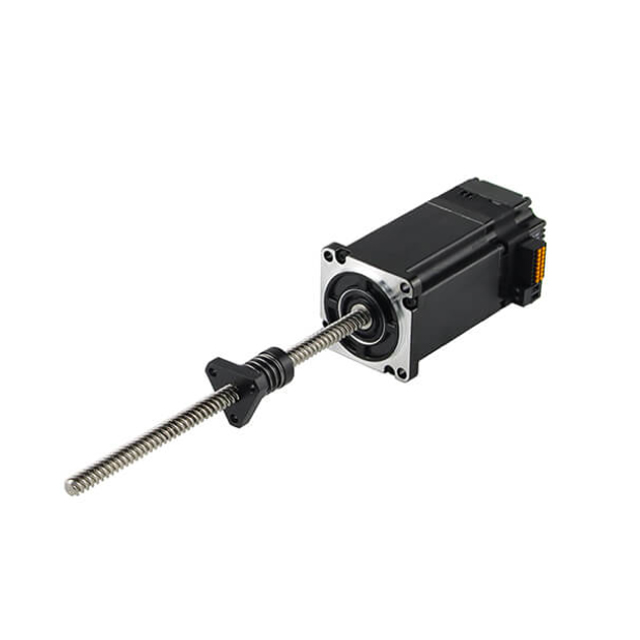

Nema 23 G08 G10 G12 G16 BFISC57-P2A3 Geïntegreerde lineêre stap servomotor met eksterne balskroef 57x57x75mm Polsbeheer (CANopen, RS485 opsioneel) 2.8 0.55Nm

Tipe: Nema23-geïntegreerde lineêre stapservomotor met eksterne balskroef

Stroom: 2.8A

Weerstand: 0.9Ω

Gegradeerde wringkrag: 1,2 Nm (169,93 oz.in)

Enkodeerder: 1000ppr / 17bit / 15bit

  • BFISC57-P2A3 met eksterne balskroef

  • BesFoc

  • Geïntegreerde motors

  • Eksterne balskroef

  • Nema 23-57 mm

  • Polstipe, RS485 ModBus, CANopen-netwerk

  • 10 stuks

Beskikbaarheid:
Doen navraag

Die BFISC57-P2A3 is 'n geïntegreerde lineêre stapmotor met 'n eksterne kogelskroef en polsbeheer vir presisieposisioneringstoepassings. Dit het 'n 1.8° staphoek, 2.8 A fasestroom, 0.9 Ω faseweerstand en 3 mH faseinduktansie, wat 1.2 Nm gegradeerde wringkrag lewer. Met 'n 75 mm-baklengte en 0,8 kg gewig, bied hierdie model hoër wringkrag terwyl 'n praktiese geïntegreerde ontwerp behou word. Die motor gebruik Klas B-isolasie en ondersteun enkeldraai- en multi-draai-absolute enkodeerders vir akkurate posisieterugvoer. Deur die stapmotor, lineêre transmissiemeganisme en terugvoerstelsel te kombineer, kan die BFISC57-P2A3 eksterne komponente verminder en masjienintegrasie vereenvoudig. Dit is geskik vir industriële outomatisering, lineêre aktueerders, CNC-toerusting en OEM-posisioneringstelsels. Kontak ons ​​asseblief vir meer verskillende geïntegreerde servomotorvereistes!!!


Elektriese spesifikasies:

  • Tipe: Nema23 geïntegreerde lineêre stapmotor met eksterne  balskroef

  • Modelnaam: BFISC57-P2A3 met eksterne balskroef

  • Fase: 2

  • Staphoek: 1,8 grade

  • Stroom: 2.8A

  • Weerstand: 0.9Ω±10% (20 ℃)

  • Induktansie:  3mH±20% (1kHz 1V RMS)

  • Vashouwringkrag: 1.2Nm (77.89 oz.in)

  • Enkodeerder: 1000ppr / 17Bit /15Bit

  • Beheermetode: Pluse (CANopen, RS485 opsioneel)


Fisiese spesifikasies:

  • Raamgrootte: Nema 23 (57x57mm)

  • Liggaamslengte: 75 mm

  • As deursnee: 8mm

  • Aslengte: 21 mm


Geïntegreerde stepper servomotors kenmerke:

  • Cortex-M4 kern hoëprestasie 32-bis mikrobeheerder

  • Die hoogste polsresponsfrekwensie kan 200KHz bereik

  • Ingeboude beskermingsfunksie, wat die veilige gebruik van die toestel effektief verseker

  • Intelligente stroomregulering om vibrasie, geraas en hitte-opwekking te verminder

  • Deur 'n lae interne weerstand MOS aan te neem, word die verwarming met 30% verminder in vergelyking met gewone produkte

  • Spanningsreeks: DC12V-36V

  • Geïntegreerde ontwerp met geïntegreerde dryfmotor, maklike installasie, klein voetspoor en eenvoudige bedrading

  • Toegerus met anti-omgekeerde verbindingsfunksie


Kommunikasie metode:

  • Pols tipe

  • RS485 MODbus RTU netwerk tipe

  • CANopen netwerk tipe


Beskermingsvlak:

Waterdigte tipe: IP30, IP54, IP65, opsioneel


57mm Geïntegreerde Stepper Servo Motors Gebruik:

Mediese toerusting, logistieke vervoer, industriële outomatisering, tekstielmasjinerie, laser, tekening, tradisionele Chinese medisyne-bestanddeelbedryf, ens


Nema 23-trapmotor met ingeboude drywer Elektriese spesifikasie:

Elektriese spesifikasie
Produk Tipe
 / Nema 23 Geïntegreerde Lineêre Stapmotor met Eksterne
Model Naam / BFISC57-P2A3  met eksterne balskroef
Fase fase 2
Stap hoek ° 1.8
Huidige A 2.8
Weerstand Ω 0.9
Induktansie mH 3
Gegradeerde wringkrag Nm 1.2
Totale hoogte mm 75
Enkodeerder
 / 1000ppr / 17Bit / 15Bit
Isolasie klas / B


Lineêre stapmotor Nema 23 Fisiese spesifikasie:

Fisiese spesifikasie
Raamgrootte mm Nema 23 (57 x 57)
Tipe uitsetas / Eksterne balskroef lineêre stapmotor
As deursnee mm 8 /10 /12 /16
Aantal leidrade / 4
Lei lengte mm 300
Gewig Kg 0.55


Nema 23 balskroefstang Fisiese spesifikasie:

Balskroefstang  Fisiese spesifikasie
Model Buite deursnee Lood
 Koptelling Sferiese deursnee
G0801 8 1 1 0.8
G0802 8 2 1 1.2
G1002 10 2 1 1.2
G1004 10 4 1 2
G1202 12 2 1 1.2
G1204 12 4 1 2.5
G1604 16 4 1 2.381


Geïntegreerde drywer spesifikasie:

Bestuurder parameters
 Min Gegradeer Maks
Insetspanning (V)
 16 24 48
Logiese insetspanning (V） 5 5 24
Logiese insetstroom （mA） 10 10 50
Polsfrekwensie (KHz)

200


Nema23 Geïntegreerde Stepper Motors Gebruiksomgewing:

Omgewing Parameters
Verkoelingsmetode Natuurlike of gedwonge verkoeling
Toepassing Vermy stof, olie en bytende gasse; weghou van ander hittegenererende toerusting; verbied die teenwoordigheid van brandbare gasse en geleidende stof.
Bedryfstemperatuur 0℃ ～ +50℃
Omgewings humiditeit ≤85% RH (geen kondensasie)
Vibrasies 5,9 m/s² maksimum
Bergingstemperatuur -25℃ ～ +70℃


Geïntegreerde bestuurderstatus-aanwyser:

Kleur Naam Funksie
Groen PWR Krag aanwyser
Rooi ALM Alarm aanwyser


V2-reeks geïntegreerde drywers I/O-poort:

/
 Pluspunt
 CANopen / RS485
Hawens Speld vas Port Naam Beskrywing Port Naam Beskrywing
CN1 1 PUL+ Pols sein DI1+ Digitale uitset sein
2 PUL-
 DI1-
3 DIR+ Rigtingsein DI2+ Digitale uitset sein
4 DIR-
 DI2-
5 ENA+ Aktiveer sein DI3+ Digitale uitset sein
6 ENA-
 DI3-
7 NC ongedefinieerd DI4+ Digitale uitset sein
8 NC ongedefinieerd DI4-
9 ALM+ Alarm sein DO1+ Digitale uitset sein
10 ALM-
 DO1-
11 PEND+
 Hangende sein DO2+ Digitale uitset sein
12 HANDAG-
 DO2-
13 NC
 ongedefinieerd CANL Laevlak CAN-bus 485A Funksionele sein
14 NC ongedefinieerd CANH Hoëvlak CAN-bus 485B
15 NC
 ongedefinieerd CANL Laevlak CAN-bus 485A
16 NC ongedefinieerd CANH Hoëvlak CAN-bus 485B
CN2
 1 DC+ Kragverbinding DC-
 Kragverbinding DC+ Kragverbinding
2 DC- DC+ DC-


Geïntegreerde bestuurder DIP-skakelaars:

Speld vas Port Naam Beskrywing
1 SW1 Masjienadresinstellings
2 SW2
3 SW3
4 SW4
5 SW5
 RS485 Kommunikasie Baud Rate Instelling


Instelling van motorrotasierigting:

Die gebruiker kan die motor se rotasierigting stel via SW5, wat saam met die DIR-beheersein werk. Die verandering van SW5-instelling of DIR-beheersein kan die huidige motorrotasierigting verander.

Aanwysings SW5 DIR
CW AF Lae vlak
CCW AAN Lae vlak
CCW AF Hoë vlak of geskors
CW AAN Hoë vlak of geskors


Geïntegreerde bestuurder masjien adres instellings:

Adres SW1 SW2
 SW3
 SW4
*Verstek AF
 AF
 AF
 AF
1 AAN
 AF
 AF
 AF
2 AF
 AAN
 AF
 AF
3 AAN
 AAN
 AF
 AF
4 AF
 AF
 AAN
 AF
5 AAN
 AF
 AAN
 AF
6 AF
 AAN
 AAN
 AF
7
 AAN
 AAN
 AAN
 AF
8 AF
 AF
 AF
 AAN
9 AAN
 AF
 AF
 AAN
10 AF
 AAN
 AF
 AAN
11 AAN
 AAN
 AF
 AAN
12 AF
 AF
 AAN
 AAN
13 AAN
 AF
 AAN
 AAN
14 AF
 AAN
 AAN
 AAN
15 AAN
 AAN
 AAN
 AAN

Let wel: *Verstek fabrieksinstelling is 01, aanpasbare konfigurasie (Registreer 200Bh).

Kommunikasie Baud Rate instelling:

Baud-koers SW5
*Verstek AF
115200 bps AAN

Let wel: *Verstek fabrieksinstelling is 57600 bps, aanpasbaar (registreer 200Ch).



Nema 23 BFISC57-P2A3  Geïntegreerde Stapmotor  Dimensie:
isc57 geïntegreerde stepper servo motor

BFISC57-P1A3   Geïntegreerde Stapmotor Met Pluse Control en Driver Tekeninge:


Geïntegreerde stepper servomotor opsie

Pasgemaakte diens:

步进电机金属带轮

Metaal katrolle

步进电机塑料带轮

Plastiek katrol

步进电机齿轮

Toerusting

步进电机定制

Aspen

步进电机厂家

Skroefdraad

步进电机直销

Paneelmontering

步进电机工厂直销

Holskag

步进电机厂家直销

Skroefdraad

步进电机促销

Paneelmontering

步进电机工厂

Enkel Woonstel

步进电机批发

Dubbele woonstel

步进电机直销厂家

Sleutelskag

Geïntegreerde stepper servomotor pasgemaakte diens:

Loodskroef 推杆定制 滑块模组定制 涡轮减速箱定制 压线壳定制 轴定制 行星减速箱定制 防水定制 刹车定制 12v stapmotor vervaardiger

Lood

Skroef

 Lineêre aktuator

Lineêr

 Beweging

Wurm

Ratkas

 Druk-op dop Skag Ratkas IP-vlak Rem Meer pasgemaak





Benodig Nema 23 Geïntegreerde Step-Servo Motor met ander opsionele onderdele?

  • Standaard stapservo, sien  [BFISC57-P2A3 geïntegreerde stapservomotor].

  • Met planetêre ratkas, sien  [BFISC57-P2A3 geïntegreerde trapservo met hoë presisie planetêre ratkas].

  • Met wurmratkas, sien  [BFISC57-P2A3  geïntegreerde trapservo  met wurmratkas].

  • Met loodskroef, sien  [BFISC57-P2A3  geïntegreerde stapservo  met loodskroef lineêr].

  • Met lineêre module, sien  [BFISC57-P2A3  geïntegreerde stapservo  met lineêre module].

Het jy verskillende wringkragopsies nodig vir Pulse Control Nema 17 T-Type Geïntegreerde Stapmotor?

  • Vir lae wringkrag, sien  [0.55Nm - BFISC57-P1A3].

  • Vir medium wringkrag, sien  [1.89Nm - BFISC57-P3A3].

  • Vir medium wringkrag, sien  [2.20Nm - BFISC57-P4A3].

  • Vir medium wringkrag, sien  [2.80Nm - BFISC57-P5A3].

  • Vir hoë wringkrag, sien  [3.00Nm - BFISC57-P6A3].

As 'n professionele  [geïntegreerde stapmotorvervaardiger ] , bied BESFOC pasgemaakte bewegingsbeheeroplossings vir globale kliënte. Kom meer te wete oor ons fabrieksvermoëns.
