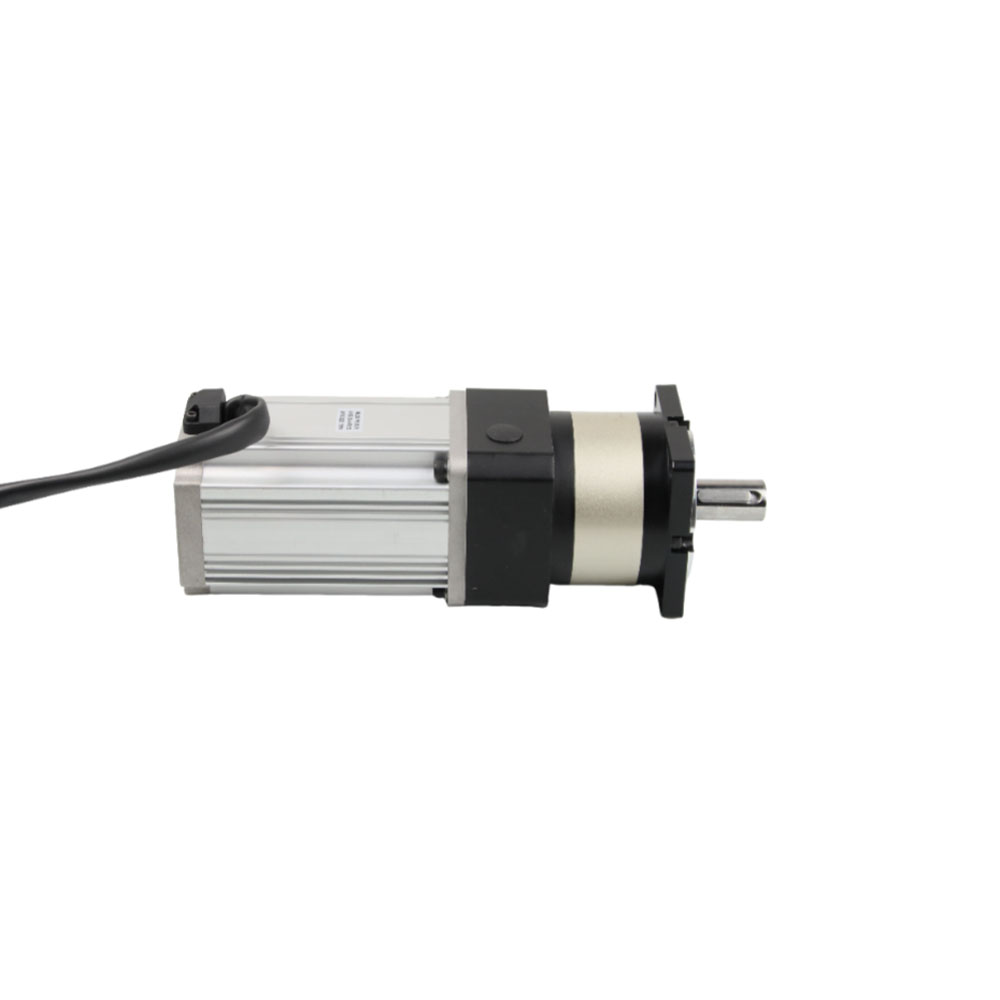

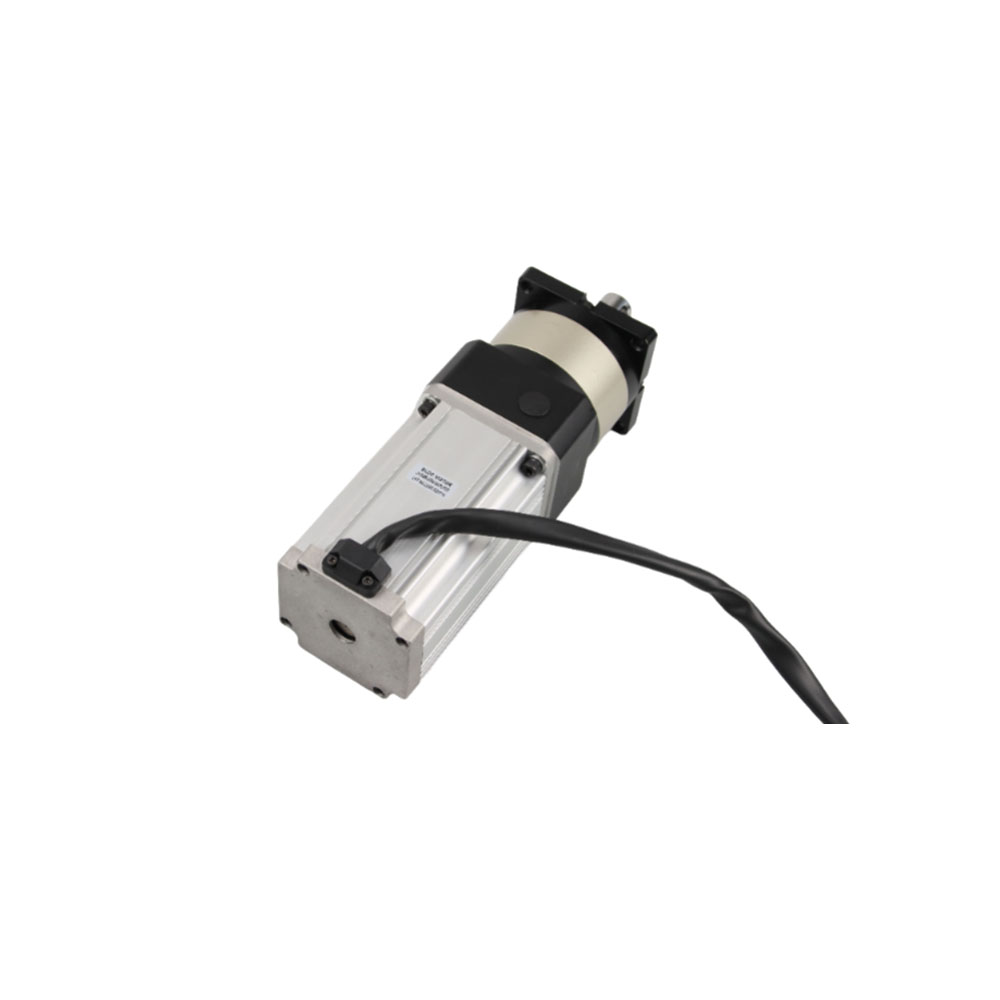

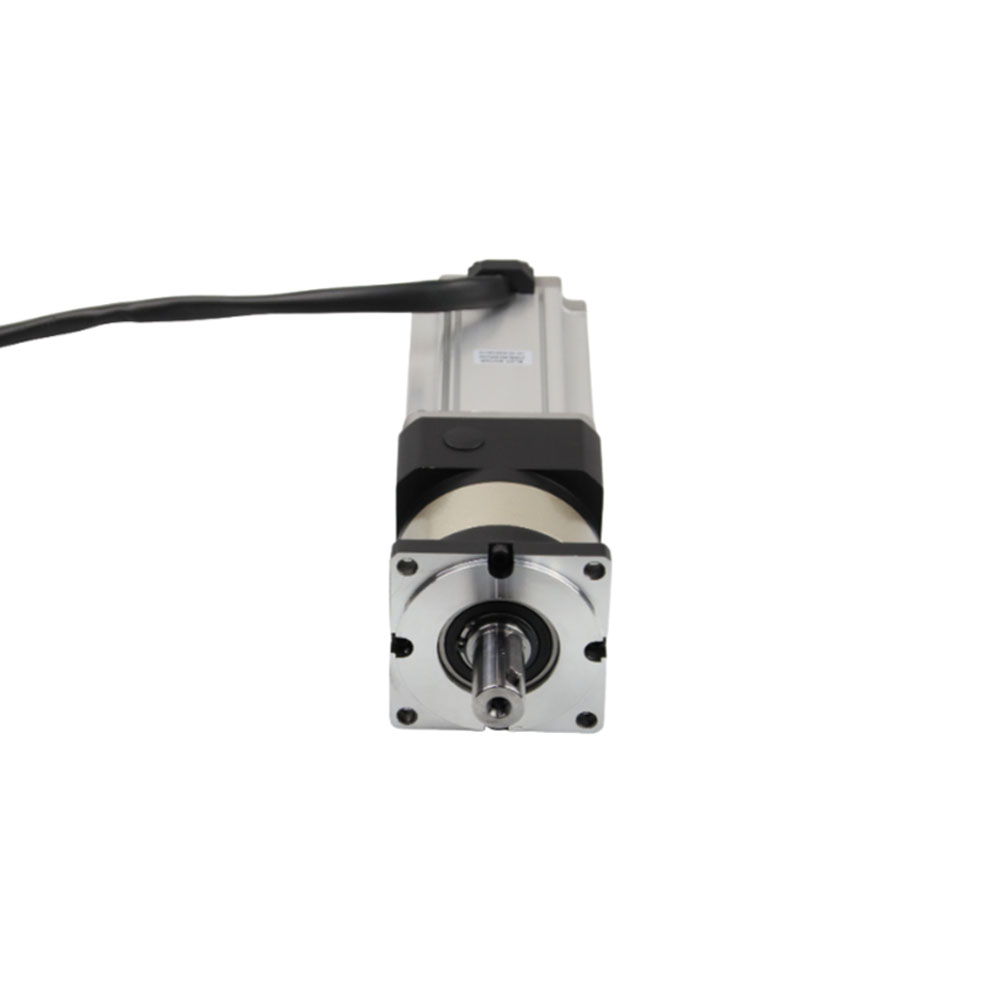

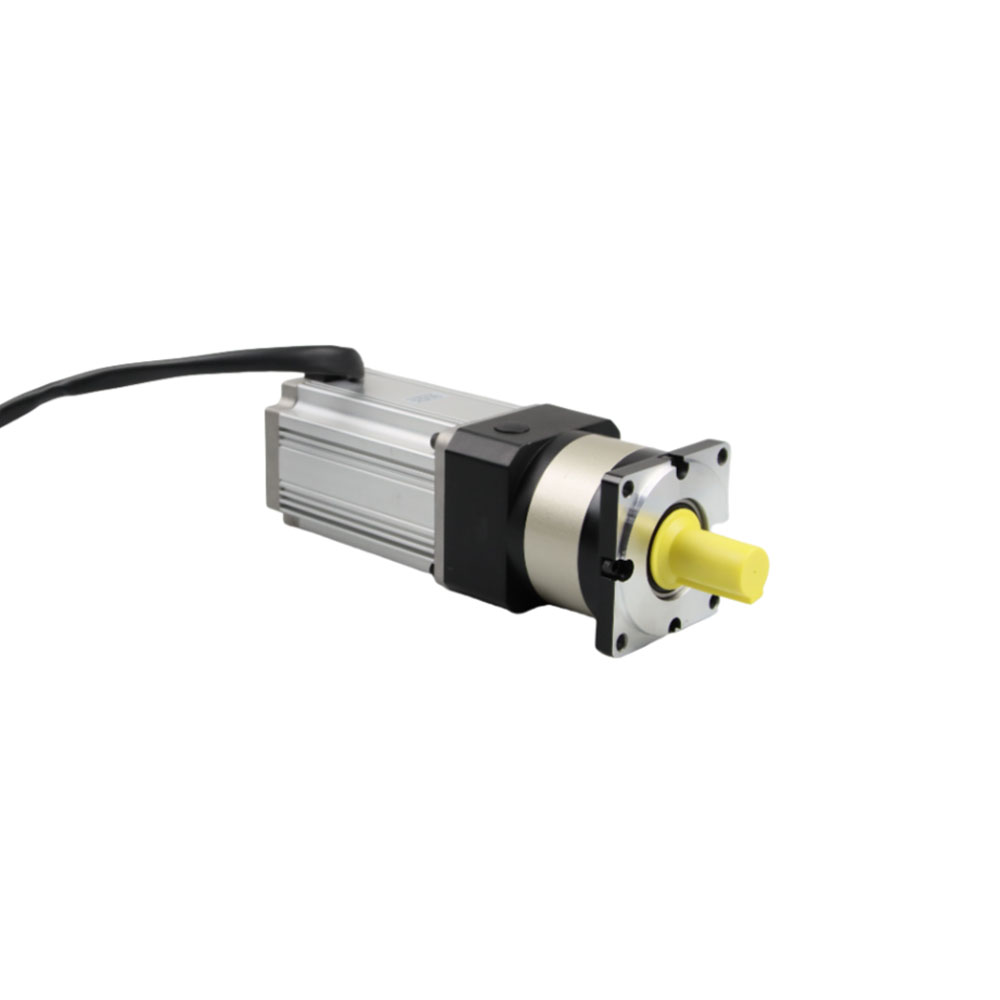

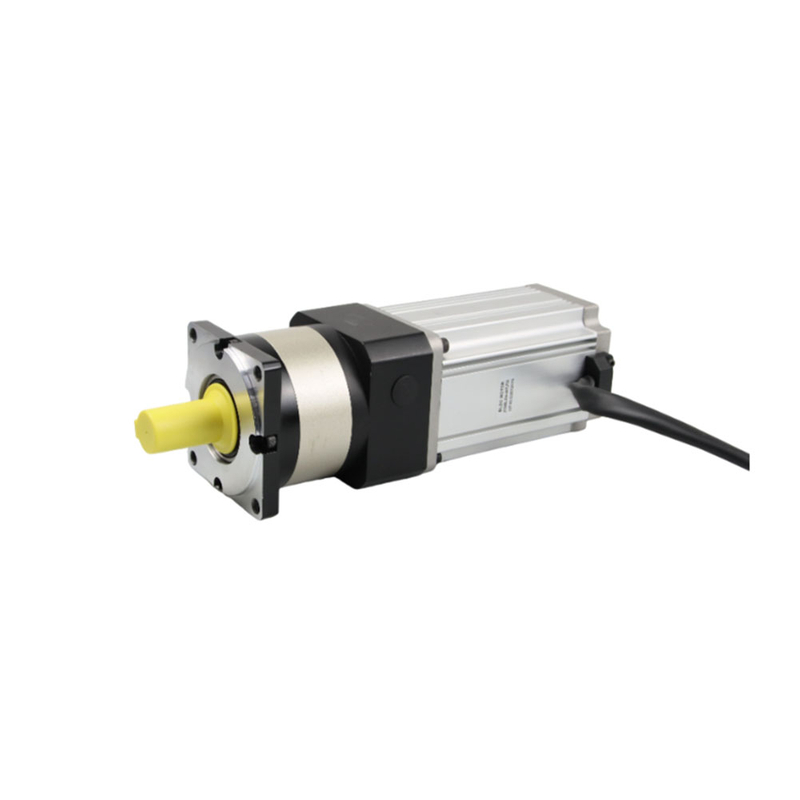

BF80BLS02 Geared BLDC -motor
Besfoc
4000 rpm
8 pole
80mm
48V
10 stuks
Algemene spesifikasies |
|
| Item | Spesifikasie |
| Winding tipe | Klom |
| Saalseffekhoek | 120 grade elektriese hoek |
| As uitloop | 0,025 mm |
| Radiale spel | 0.02mm@450g |
| Einde spel | 0,08 mm@450g |
| Max.radiale krag | 115n@20mm van die flens af |
| Maks. aksiale krag | 45N |
| Isoleklas | Klas B |
| Diëlektriese sterkte | 500VDC vir een minuut |
| Isolasieweerstand | 100mΩ min., 500VDC |
| Elektriese spesifikasie | ||
| Model | / |
BF80BLS02 |
| Fase | / | 3 |
| Pale | / | 4 |
| Gegradeerde spanning | VDC | 48 |
| Gegradeerde spoed | rpm |
3000 |
| Gegradeerde wringkrag | Nm | 0.7 |
| Gegradeerde stroom | N | 5.5 |
| Gegradeerde krag | W | 220 |
| Piek wringkrag | Nm | 2.1 |
| Piekstroom | N | 16.5 |
| Terug EMF | V/KRPM | 13.3 |
| Wringkrag konstant | Nm/a | 0.127 |
| Rotor traagheid | G.CM2 | 420 |
| Liggaamslengte | mm | 98 |
| Gewig | kg | 2 |
| Sensor | / | Heuning-put |
| Isoleklas | / | B |
| Isoleklas | / | IP30 |
| Bergingstemperatuur | ℃ | -25 ～+70 ℃ |
| Bedryfstemperatuur | ℃ | -15 ～+50 ℃ |
| Werkende humiditeit | Rh | 85% RH of minder (geen kondensasie) ≤85% RH |
| Werksomgewing | / | Buite (geen direkte sonlig nie), geen korrosiewe gas, geen vlambare gas, geen oliemis, geen stof |
| Hoogte | m | 1000 meter of minder |
| Bldc Motors drade | Hall sensor drade | ||||||
| U | V | W | +5VDC |
KND | Hy |
Hv | HW |
| Geel | Groen | Blou | Rooi | Swart | Yello |
Groen | Blou |
Algemene spesifikasies |
|
| Item | Spesifikasie |
| Winding tipe | Klom |
| Saalseffekhoek | 120 grade elektriese hoek |
| As uitloop | 0,025 mm |
| Radiale spel | 0.02mm@450g |
| Einde spel | 0,08 mm@450g |
| Max.radiale krag | 115n@20mm van die flens af |
| Maks. aksiale krag | 45N |
| Isoleklas | Klas B |
| Diëlektriese sterkte | 500VDC vir een minuut |
| Isolasieweerstand | 100mΩ min., 500VDC |
| Elektriese spesifikasie | ||
| Model | / |
BF80BLS02 |
| Fase | / | 3 |
| Pale | / | 4 |
| Gegradeerde spanning | VDC | 48 |
| Gegradeerde spoed | rpm |
3000 |
| Gegradeerde wringkrag | Nm | 0.7 |
| Gegradeerde stroom | N | 5.5 |
| Gegradeerde krag | W | 220 |
| Piek wringkrag | Nm | 2.1 |
| Piekstroom | N | 16.5 |
| Terug EMF | V/KRPM | 13.3 |
| Wringkrag konstant | Nm/a | 0.127 |
| Rotor traagheid | G.CM2 | 420 |
| Liggaamslengte | mm | 98 |
| Gewig | kg | 2 |
| Sensor | / | Heuning-put |
| Isoleklas | / | B |
| Isoleklas | / | IP30 |
| Bergingstemperatuur | ℃ | -25 ～+70 ℃ |
| Bedryfstemperatuur | ℃ | -15 ～+50 ℃ |
| Werkende humiditeit | Rh | 85% RH of minder (geen kondensasie) ≤85% RH |
| Werksomgewing | / | Buite (geen direkte sonlig nie), geen korrosiewe gas, geen vlambare gas, geen oliemis, geen stof |
| Hoogte | m | 1000 meter of minder |
| Bldc Motors drade | Hall sensor drade | ||||||
| U | V | W | +5VDC |
KND | Hy |
Hv | HW |
| Geel | Groen | Blou | Rooi | Swart | Yello |
Groen | Blou |
