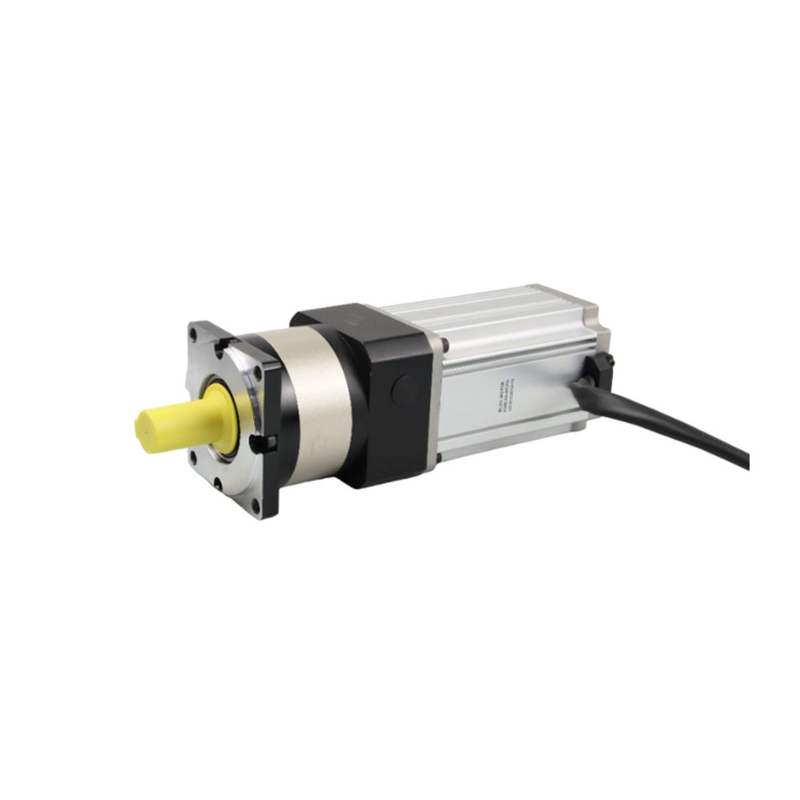

BF80BLS02 מנוע BLDC בעל גיר ראש מרובע עם תיבת הילוכים פלנטרית דיוק גבוה 80x80 מ'מ תלת פאזי

תיבת הילוכים פלנטרית 48V PLF80 מפרט כללי:

PLF80
שָׁלָב	Ⅰ במה		Ⅱ במה
יַחַס	3、4、5、7、10		12, 15, 16, 20, 25, 28, 35, 40, 50, 70, 100
	א		א
אורך (מ'מ)	141.5		166.5
מהירות מדורגת (סל'ד)	3500		3500
מהירות מרבית (סל'ד)	6000		6000
מקסימום כוח רדיאלי (N)	550		550
מקסימום כוח צירי (N)	500		500
מומנט ללא עומס (Nm)	0.8		0.4
יעילות (%)	96		94
תגובה נגדית (arcmin)	≤10		≤15
רעש (dB)	≤62		≤62
משקל (ק'ג)	3		3.6
חיי עבודה (ח)	＞20000 （חיי הפעלה רציפים מופחתים בחצי）
קשיחות פיתול (Nm/arcmin)	7.5
שיטת סיכה	לטווח ארוך
כיוון סיבוב	סינטרופיית קלט/פלט
מחלקת הגנה	IP65
מיקום הרכבה	באופן שרירותי

יחס הילוכים（i）	Ⅰ במה					Ⅱ במה
	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
מומנט פלט מדורג (Nm）	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
מומנט פלט מרבי (Nm）	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
אינרציה של הרוטור (kgcm²)	0.77	0.52	0.45	0.4	0.39	0.67	0.67	0.5	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44

מימד מנוע DC ללא מברשות 80 מ'מ 48V:

מימד תיבת הילוכים פלנטרית BF-PLF80 דיוק גבוה:

חלקים אופציונליים של מנוע Bldc תלת פאזי:

מנוע, תיבת הילוכים, מקודד, בלם, נהג משולב...

שירות פיר מותאם אישית:

חלקים מותאמים אישית אחרים של מנועי Bldc:

ציור מנוע DC ללא מברשות 48V 80 מ'מ:

BF80BLS02.pdf

מדריך נהגים מתאים:
