Hem / Produktscentrum / Linjär stegmotor / Extern T-typ linjär stegmotor / NEMA 17 BF42HST48-1684 Extern T-typ linjär stegmotor 1,8 grader 55ncm (77,89oz.in) 42x42x48mm 1.7A 4 ledningar

belastning

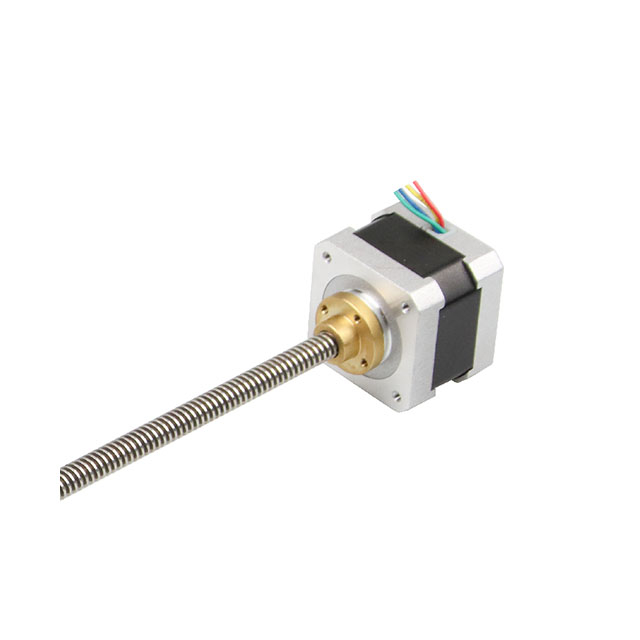

NEMA 17 BF42HST48-1684 Extern T-typ linjär stegmotor 1,8 grader 55ncm (77,89oz.in) 42x42x48mm 1.7A 4 ledningar

Typ: NEMA17 Extern T-typ blyskruv Stegmotor

Ström: 1.68A

Motstånd: 1,65Ω

Betygsatt vridmoment: 0,55 nm (77,89oz.in)

  • BF42HST48-1684

  • Besfoc

  • Linjära motorer

  • Extern T-typ linjär

  • NEMA17 (42 mm)

  • 4Wires

  • 2 -fas

  • 1,8 °

  • 10 st

Tillgänglighet:
Fråga

BESFOC 2-fas NEMA 17 Extern linjär stegmotor (BF42HST48-1684) med stegvinkel 1.8deg och storlek  42x42x48mm. Storlek på skruvstången inklusive TR5, TR6, TR8 och TR10.  Den har 4 ledningar, 1,68A, 1,65 Ω 2,8 mh och med hållning av vridmoment 0,55 nm (77,89 oz.in) . För fler olika stegmotorer (som växellåda, broms, kodare eller integrerade motorer), vänligen kontakta oss !!!


Elektriska specifikationer ：

  • Typ: NEMA17 extern T-typ linjär stegmotor

  • Modellnamn: BF42HST48-1684

  • Fas: 2

  • Stegvinkel: 1,8 grad

  • Ström: 1.68A

  • Motstånd: 1,65Ω ± 0,1 (20 ℃)

  • Induktans: 2,8 mh ± 20%(1 kHz 1V RMS)

  • Håller vridmoment: 0,55 nm (77.89oz.in)

  • Isoleringsklass: B (130 °); 80k max.

  • Valfria delar: växellåda, kodare, broms, integrerad drivrutin ...


Fysiska specifikationer:

  • Ramstorlek: NEMA 17 (42 x 42 mm)

  • Kroppslängd: 48 mm

  • Axeldiameter: 8/10/12 /16mm

  • Axatyp: T-typ extern blyskruv


Ledningsanslutning:

A+
 A- B+ B-
Svart Grön Röd Blå


NEMA17 Extern linjär stegmotorelektrisk specifikation:

Elektrisk specifikation
Produkttyp
 / 2 Fas NEMA17 Extern T-typ linjär stegmotor
Modellnamn / BF42HST48-1684
Fas fas 2
Stegvinkel ° 1.8
Nuvarande En 1.68
Motstånd Ω 1.65
Induktans mH 2.8
Klassad moment (NM) Nm 0.55
Håller vridmoment (oz.in) oz.in 77.89
Bipolär/unipolär / Bipolär
Isoleringsklass / B
Vridmoment
 g.cm 260
Rotortröghet g.cm2 68


Linjär stegmotor NEMA 17 Fysisk specifikation:

Fysisk specifikation
Ramstorlek mm NEMA 17 (42 x 42)
Utgångsaxel / Extern T-typ blyskruv Linjär stegmotor
Axeldiameter mm TR5, TR6, TR8, TR10
Antal leads / 4
Ledningslängden mm 300
Vikt Kg 0.38


Extern blyskruvstång Fysisk specifikation:

T-typ blyskruvstång fysisk specifikation
Skruvdiameter Skruvledare Skruvhöjd
 Resa per steg Skruvdiameter Skruvledare Skruvhöjd Resa per steg
mm mm
 mm
 mm
 mm
 mm
 mm
 mm
Tr5 1 1 0.005 Tr8 8 2 0.04
2 1 0.01 10 2 0.05
Tr6 2 1 0.01 12 2 0.06
4 1 0.02 14 2 0.07
6 1 0.03 Tr10 2 2 0.01
12 2 0.06 3 1.5 0.015
Tr8 1 1 0.005 4 2 0.02
2 2 0.01 8 2 0.04
3 1.5 0.015 10 2 0.05
4 2 0.02 12 2 0.06



NEMA 17 Extern linjär stegmotordimension:


NEMA 17 stegmotorspecifikationer

Hybrid Steg Motor Valfria delar ：

Kontakter, växellåda, kodare, broms, integrerad drivrutin ...


Anpassad tjänst:

步进电机金属带轮

Metallskivor

步进电机塑料带轮

Plastskiva

步进电机齿轮

Redskap

步进电机定制

Axel

步进电机厂家

Gängad axel

步进电机直销

Panelfäste


步进电机工厂直销

Ihålig axel

步进电机厂家直销

Gängad axel

步进电机促销

Panelfäste

步进电机工厂

Enkla läger

步进电机批发

Dubbel lägenhet

步进电机直销厂家

Nyckelaxel


Hybrid Steg Motor Customized Service:

stegstillverkare

Kablar

42 mm växellåda stegmotor tillverkare

Flänsar

86mm stegmotorstillverkare

Axel

Kina stegmotorstillverkare

Blyskruvstång

OEM Hybrid Stepper Motor Manufacturer

Kodare


Steg Motor China tillverkare

Bromsar

stegmotortillverkare i Kina

Växellådor

stegstillverkare

Bilsatser

3D Stepper Motor Manufactur

Integrerade förare

12V stegstillverkare

Mer anpassad


NEMA 17 Linjära stegmotorritningar:

NEMA 17 42HST extern skruvstångsdimension.pdf

NEMA 17 42HST Extern T-typ blyskruvmutterdimension.pdf


Lämplig drivrutiner Manual:
