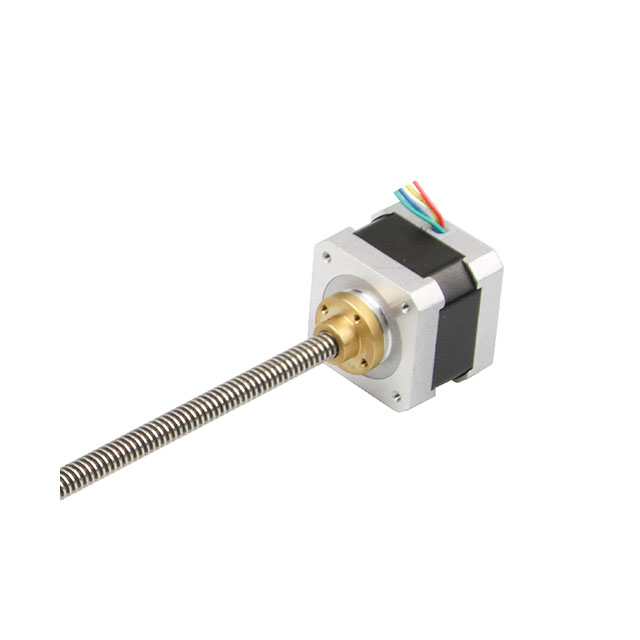

NEMA 17 BF42HST40-1704 Extern T-typ linjär stegmotor 1,8 grad 42ncm (59.48oz.in) 42x42x40mm 1.7A 4 ledningar

Typ: NEMA17 Extern T-typ blyskruv Stegmotor

Ström: 1.7A

Motstånd: 1,5Ω

Klassad vridmoment: 0,42 Nm (59.48oz.in)

Modell:
BF42HST40-1704
Stämpla:
Besfoc
Steper Motor Kinds:
Linjära motorer
Blyskruvtyper:
Extern T-typ linjär
Stegmotorstorlek:
NEMA17 (42 mm)
Antal lead:
4Wires
Fas:
2 -fas
Stegvinkel:
1,8 °
MOQ:
10 st


Tillgänglighet:



Fråga

BESFOC NEMA 17 Extern blyskruvstegsmotor (BF42HST40-1704) med stegvinkel 1.8deg och storlek 42x42x40mm. Storlek på skruvstången inklusive TR5, TR6, TR8 och TR10. Den har 4 ledningar, 1,7A, 1,5 Ω 2,3 mh och med hållning av vridmoment 0,42 nm (59,48 oz.in) . För fler olika stegmotorer (som växellåda, broms, kodare eller integrerade motorer), vänligen kontakta oss !!!

Elektriska specifikationer ：

Typ: NEMA17 extern T-typ linjär stegmotor
Modellnamn: BF42HST40-1704
Fas: 2
Stegvinkel: 1,8 grad
Ström: 1.7A
Motstånd: 1,5Ω ± 0,1 (20 ℃)
Induktans: 2,3 mh ± 20%(1 kHz 1V RMS)
Håller vridmoment: 0,42 nm (59.48oz.in)
Isoleringsklass: B (130 °); 80k max.
Valfria delar: växellåda, kodare, broms, integrerad drivrutin ...

Fysiska specifikationer:

Ramstorlek: NEMA 17 (42 x 42 mm)
Kroppslängd: 40mm
Axeldiameter: TR5, TR6, TR8, TR10
Axatyp: T-typ extern blyskruv

Ledningsanslutning:

A+	A-	B+	B-
Svart	Grön	Röd	Blå

Tidigare:

Nästa:

Relaterade produkter

NEMA 23 BF57HST41-2804 Extern T-typ linjär stegmotor 1,8 grader 0,55 nm (77,89oz.in) 57x57x41mm 2.8A 4 ledningar

NEMA 23 BF57HST112-3004 Extern T-typ Linjär stegmotor 1,8 grader 3N.M (424.84oz.in) 57x57x112mm 3.0A 4 ledningar

NEMA 23 BF57HST100-3004 Extern T-typ linjär stegmotor 1,8 grad 2,8 nm (396,51oz.in) 57x57x100mm 3.0A 4 ledningar

NEMA 23 BF57HST82-3004 Extern T-typ linjär stegmotor 1,8 grad 2,1 nm (297.38oz.in) 57x57x82mm 3.0A 4 ledningar

NEMA 23 BF57HST76-2804 Extern T-typ linjär stegmotor 1,8 grader 1,89 nm (267,65oz.in) 57x57x76mm 2.8A 4 ledningar

NEMA 23 BF57HST56-2804 Extern T-typ linjär stegmotor 1,8 grader 1,2 nm (169,93oz.in) 57x57x56mm 2.8a 4 ledningar

NEMA 23 BF57HST51-2804 Extern T-typ linjär stegmotor 1,8 grad 1n.m (141,61oz.in) 57x57x51mm 2.8A 4 ledningar

NEMA 23 BF57HST41-2804 Extern T-typ linjär stegmotor 1,8 grader 0,55 nm (77,89oz.in) 57x57x41mm 2.8A 4 ledningar

NEMA 17 BF42HST60-1704 Extern T-typ linjär stegmotor 1,8 grader 73ncm (103.38oz.in) 42x42x60mm 1.7A 4 ledningar

NEMA 17 Linjär stegmotor för 3D -skrivare

NEMA 17 BF42HST48-1684 Extern T-typ linjär stegmotor 1,8 grader 55ncm (77,89oz.in) 42x42x48mm 1.7A 4 ledningar

NEMA 17 BF42HST34-1334 Extern T-typ linjär stegmotor 1,8 grader 26ncm (36,82oz.in) 42x42x34mm 1.33a 4 ledningar

NEMA 14 BF35HST28-0504 Extern T-typ linjär stegmotor 1,8 grader 0,1 nm (14,16oz.in) 35x35x28mm 0,5A 4 ledningar

NEMA 14 BF35HST42-1004 Extern T-typ linjär stegmotor 1,8 grader 0,2 Nm (28,32oz.in) 35x35x42mm 1.0A 4 ledningar

NEMA 14 BF35HST34-1004 Extern T-typ linjär stegmotor 1,8 grader 0,14 nm (19,83oz.in) 35x35x34mm 1.0A 4 ledningar

NEMA 14 BF35HST28-0504 Extern T-typ linjär stegmotor 1,8 grader 0,1 nm (14,16oz.in) 35x35x28mm 0,5A 4 ledningar

NEMA 11 BF28HST51-0674 Extern T-typ linjär stegmotor 1,8 grader 12n.cm (16.99oz.in) 28x28x51mm 0,67A 4 ledningar

NEMA 11 BF28HST45-0674 Extern T-typ linjär stegmotor 1,8 grad 9n.cm (12,75oz.in) 28x28x45mm 0,67A 4 ledningar

NEMA 11 BF28HST32-0674 Extern T-typ Linjär stegmotor 1,8 grader 6n.cm (8.50oz.in) 28x28x32mm 0.67A 4 ledningar

NEMA 8 BF20HST38-0604 Extern T-typ linjär stegmotor 1,8 grader 3n.cm (4.25oz.in) 20x20x38mm 0.6A 4 ledningar

NEMA 8 BF20HST30-0604 Extern T-typ linjär stegmotor 1,8 grader 1,8n.cm (2,55 oz.in) 20x20x30mm 0.6A 4 ledningar

Elektrisk specifikation
Produkttyp	/	2 Fas NEMA17 Extern T-typ linjär stegmotor
Modellnamn	/	BF42HST40-1704
Fas	fas	2
Stegvinkel	°	1.8
Nuvarande	En	1.7
Motstånd	Ω	1.5
Induktans	mH	2.3
Klassad moment (NM)	Nm	0.42
Håller vridmoment (oz.in)	oz.in	59.48
Bipolär/unipolär	/	Bipolär
Isoleringsklass	/	B
Vridmoment	g.cm	150
Rotortröghet	g.cm²	54

Fysisk specifikation
Ramstorlek	mm	NEMA 17 (42 x 42)
Utgångsaxel	/	Extern T-typ blyskruv Linjär stegmotor
Axeldiameter	mm	TR5, TR6, TR8, TR10
Antal leads	/	4
Ledningslängden	mm	300
Vikt	Kg	0.28

T-typ blyskruvstång fysisk specifikation
Skruvdiameter	Skruvledare	Skruvhöjd	Resa per steg	Skruvdiameter	Skruvledare	Skruvhöjd	Resa per steg
mm	mm	mm	mm	mm	mm	mm	mm
Tr5	1	1	0.005	Tr8	8	2	0.04
Tr5	2	1	0.01		10	2	0.05
Tr6	2	1	0.01		12	2	0.06
	4	1	0.02		14	2	0.07
	6	1	0.03	Tr10	2	2	0.01
	12	2	0.06		3	1.5	0.015
Tr8	1	1	0.005		4	2	0.02
	2	2	0.01		8	2	0.04
	3	1.5	0.015		10	2	0.05
	4	2	0.02		12	2	0.06

Elektrisk specifikation
Produkttyp	/	2 Fas NEMA17 Extern T-typ linjär stegmotor
Modellnamn	/	BF42HST40-1704
Fas	fas	2
Stegvinkel	°	1.8
Nuvarande	En	1.7
Motstånd	Ω	1.5
Induktans	mH	2.3
Klassad moment (NM)	Nm	0.42
Håller vridmoment (oz.in)	oz.in	59.48
Bipolär/unipolär	/	Bipolär
Isoleringsklass	/	B
Vridmoment	g.cm	150
Rotortröghet	g.cm²	54

Fysisk specifikation
Ramstorlek	mm	NEMA 17 (42 x 42)
Utgångsaxel	/	Extern T-typ blyskruv Linjär stegmotor
Axeldiameter	mm	TR5, TR6, TR8, TR10
Antal leads	/	4
Ledningslängden	mm	300
Vikt	Kg	0.28
