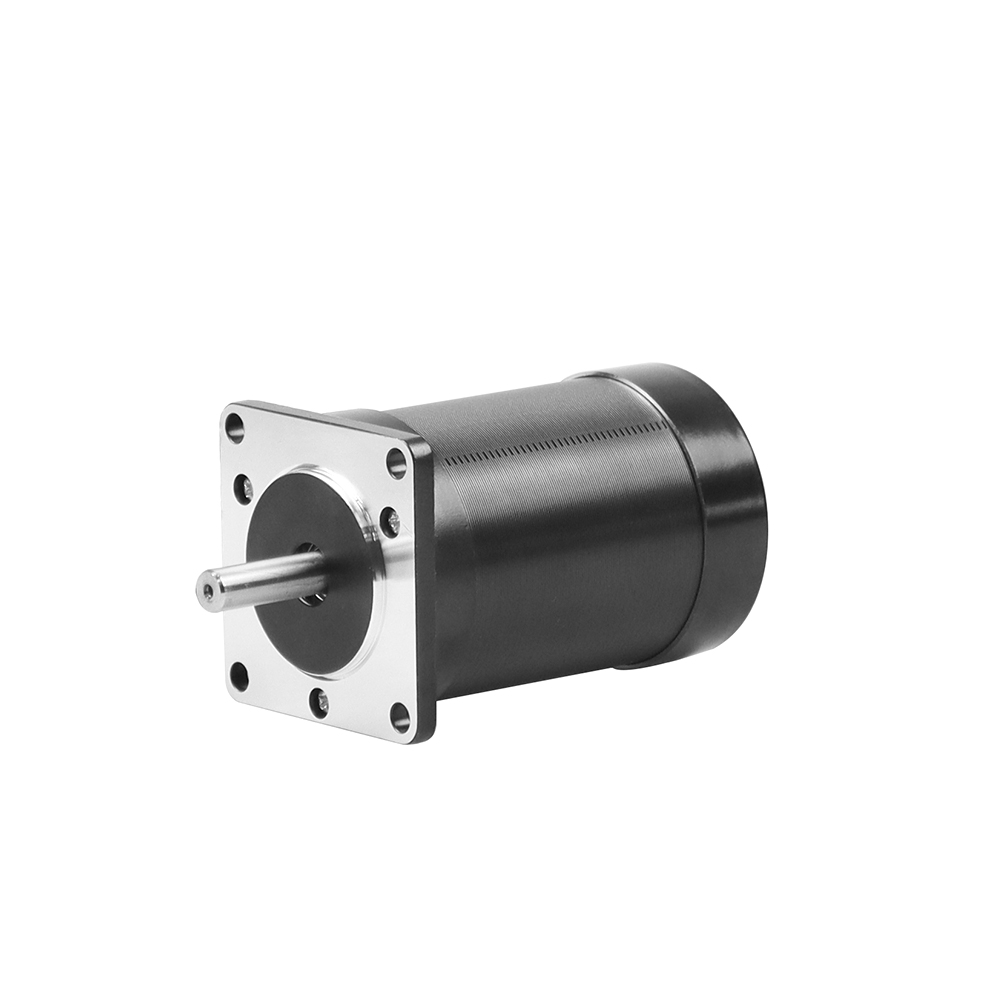

Cap pătrat Nema 23 BF57BLF03 4000rpm 36V 0.33Nm 138W 5.3A Ф57x57x87mm Motor DC fără perii

Cap pătrat Nema 23 BF57BLF03 4000rpm 36V 0.33Nm 138W 5.3A Ф57x57x87mm Motor DC fără perii

Tip: 57mm 36V 138W cu cap pătrat fără perii Motor DC

Faza: 3
Poli: 4
Cuplu nominal: 0,33 Nm
Curent nominal: 5,3 A

Lungimea caroseriei: 87 mm
Piese personalizate: motoare, cutii de viteze, codificatoare, frane, drivere integrate...

Model:
BF57BLF03
Viteza nominala:
4000 rpm
Stâlpi Bldc:
4 stâlpi
Dimensiune motor Bldc:
Nema23 (57 mm)
Tensiune nominală:
36V
MOQ:
10 buc


Disponibilitate:



Întreba

Motor BesFoc Nema 23 36v 4poli cu cap pătrat fără perii (BF57BLF03) cu viteză de 4000 Rpm și dimensiune 57x57x87mm. Are 8 fire (3 fire pentru motoare, 5 fire pentru hallsensor), 0.33Nm 5.3A si 138W. Pentru mai multe cerințe diferite pentru motoare bldc (cum ar fi cutie de viteze, frână, encoder sau motoare integrate), vă rugăm să ne contactați!!!

Specificații electrice:

Tip: Motor DC fără perii Nema 23 36v 57mm cu cap pătrat
Nume model: BF57BLF03
Număr de faze: 3
Număr de poli: 4
Viteza nominala: 4000rpm
Cuplu nominal: 0,33 Nm
Curent nominal: 5,3 A
Putere nominala: 138 W
Cuplu maxim: 1 N.m
Curent de vârf: 15,5 A
EMF din spate: 7,3 V/Krpm
Constanta de cuplu: 0,07 Nm/A
Inerția rotorului: 173g.cm2
Clasa de izolare: B
Rezistență de izolație: 100MΩ min @500VDC
Rezistenta dielectrica: 500VAC timp de 1 minut
Driver potrivit: BLD300
Piese opționale: cutie de viteze, codificator, frână, șofer integrat...

Specificatii fizice:

Dimensiune cadrul: Nema 23 (57 x 57 mm)
Lungimea corpului: 87 mm
Diametrul arborelui: 8 mm
Număr de clienți potențiali: 8
Lungimea cablurilor: 300 mm
Senzor: Senzor Hall
Greutate: 1 kg

Conexiune fire:

Fire Bldc Motors			Fire senzori Hall
U	V	W	+5VDC	GND	Hu	Hv	Hw
Galben	Verde	Albastru	Roşu	Negru	Alo	Verde	Albastru

Motor de curent continuu fără perii 36V Nema 23 Specificații generale:

Specificații generale
Articol	Caietul de sarcini
Tip de bobinaj	Delt
Unghiul efectului Hall	Unghi electric de 120 de grade
Arborele s-a terminat	0,025 mm
Joc radial	0,02 mm@450g
Încheiați jocul	0,08 mm@450g
Forța radială max	75N@20mm de la flanșă
Max. forta axiala	15N
Clasa de izolare	Clasa B
Rezistenta dielectrica	500VDC timp de un minut
Rezistenta de izolare	100MΩ min., 500VDC

Specificații electrice ale motorului Bldc fără perii Nema 23 36V DC:

Specificații electrice
Model	/	BF57BLF03
Fază	/	3
Polonii	/	4
Tensiune nominală	vdc	36
Viteza nominală	rpm	4000
Cuplu nominal	Nm	0.33
Curent nominal	O	5.3
Putere nominală	W	138
Cuplul maxim	Nm	1
Curentul de vârf	O	15.5
Spate EMF	V/Krpm	7.3
Constanta de cuplu	Nm/A	0.07
Inerția rotorului	g.cm2	173
Lungimea corpului	mm	87
Greutate	kg	1
Senzor	/	Dragă-bine
Clasa de izolare	/	B
Clasa de izolare	/	IP30
Temperatura de depozitare	℃	-25~+70℃
Temperatura de operare	℃	-15~+50℃
Umiditatea de lucru	RH	85% RH sau mai puțin (fără condensare) ≤85% RH
Mediul de lucru	/	În aer liber (fără lumina directă a soarelui), fără gaze corozive, fără gaz inflamabil, fără ceață de ulei, fără praf
Altitudine	m	1000 de metri sau mai puțin
