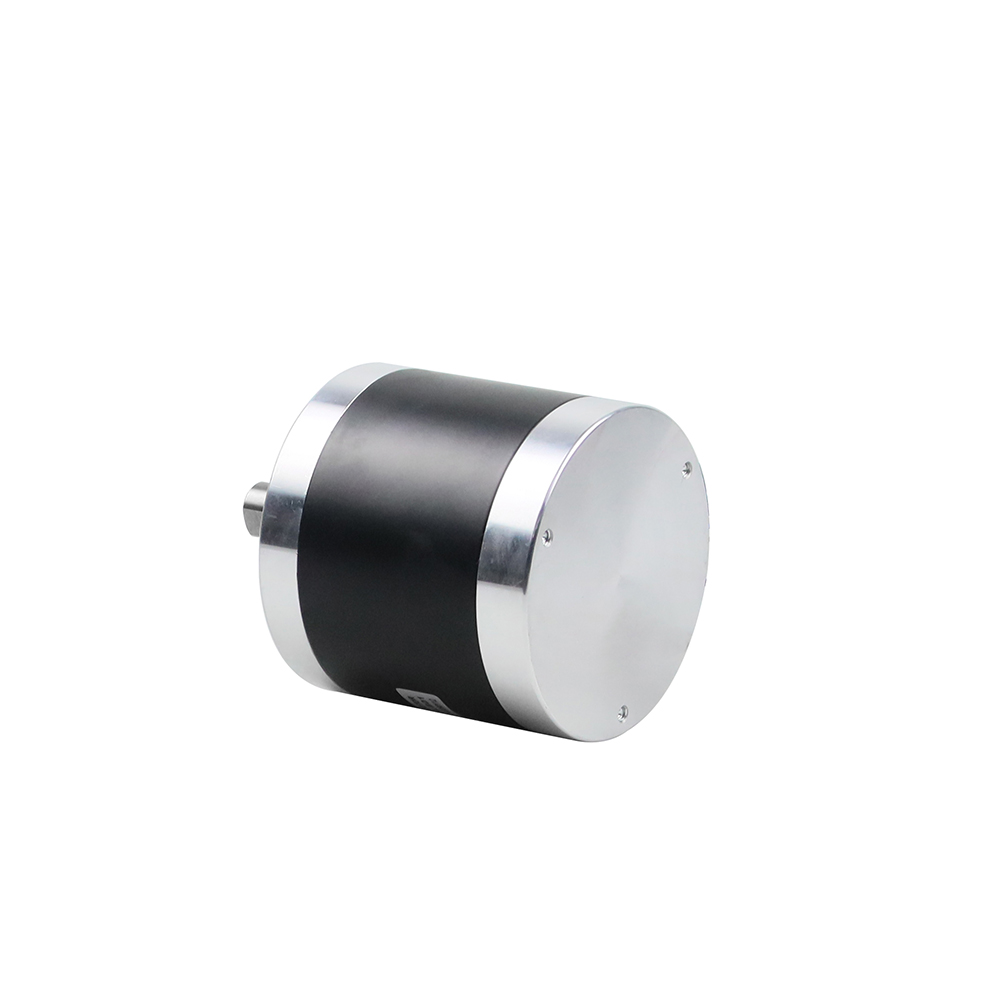

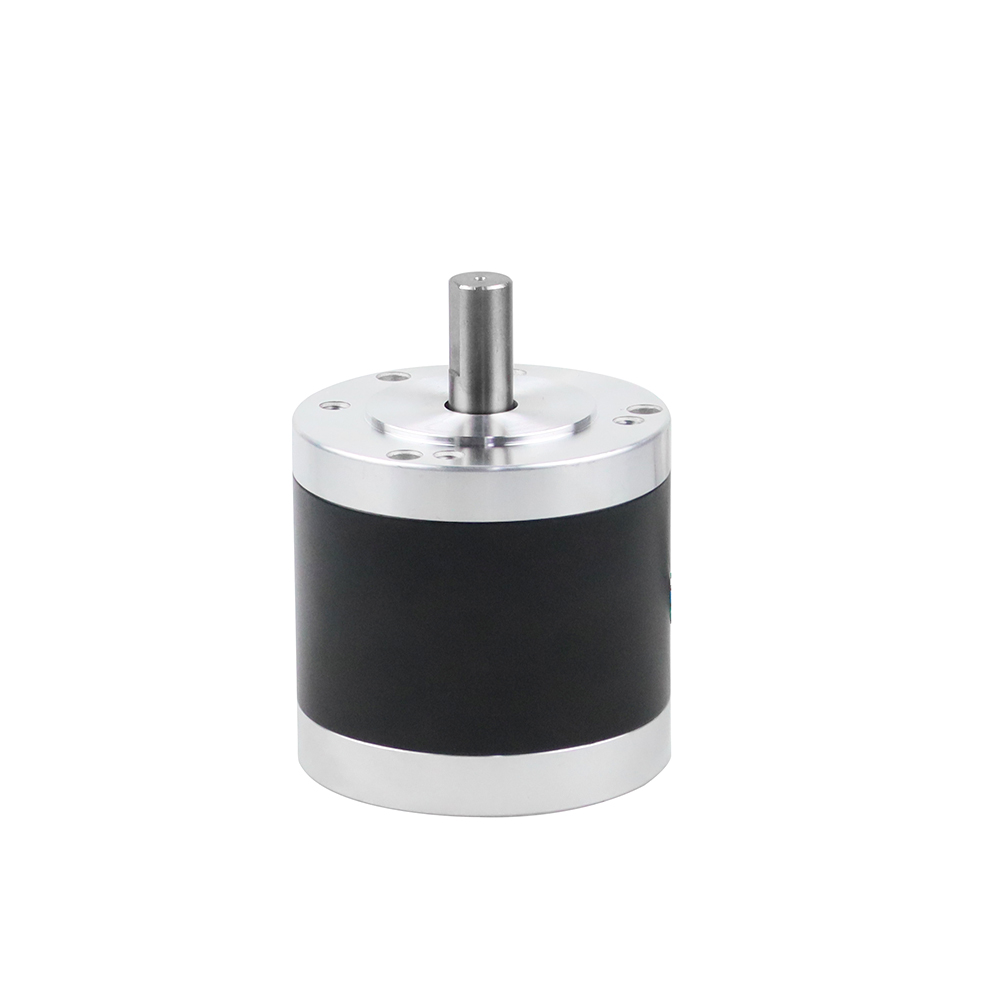

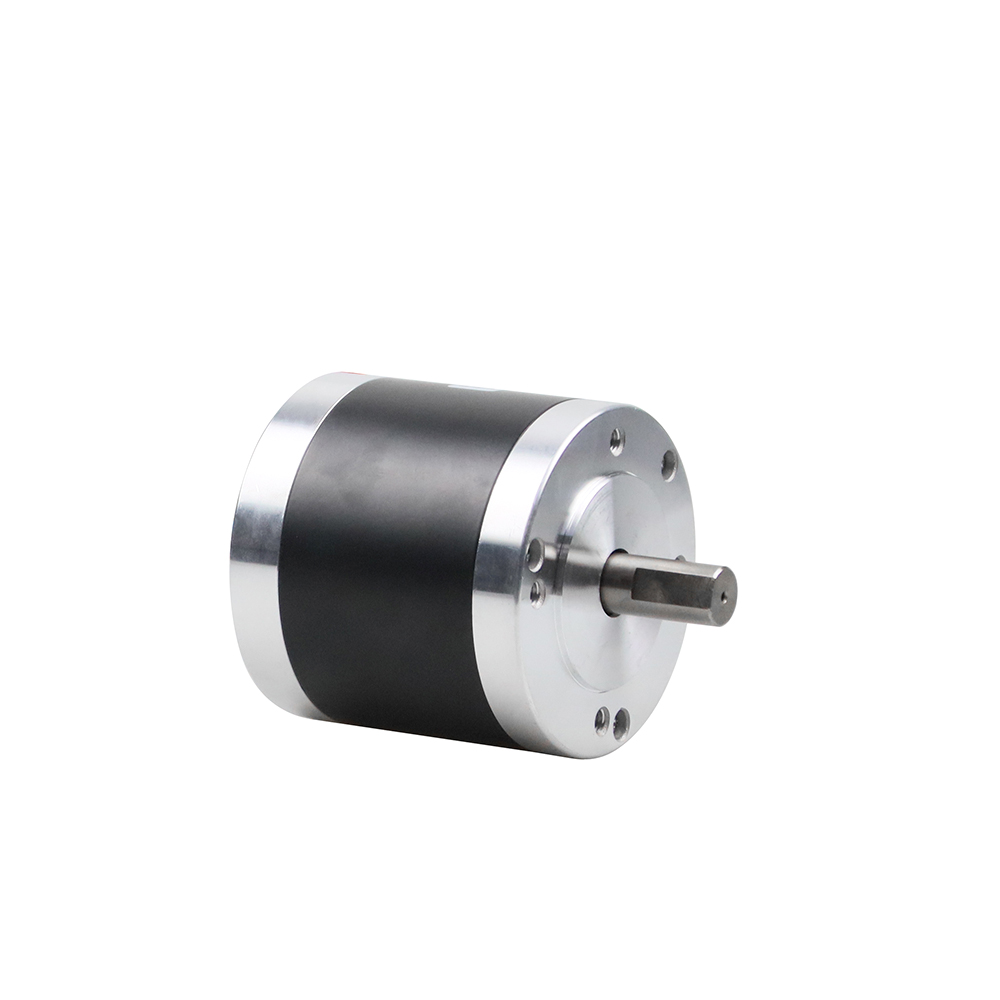

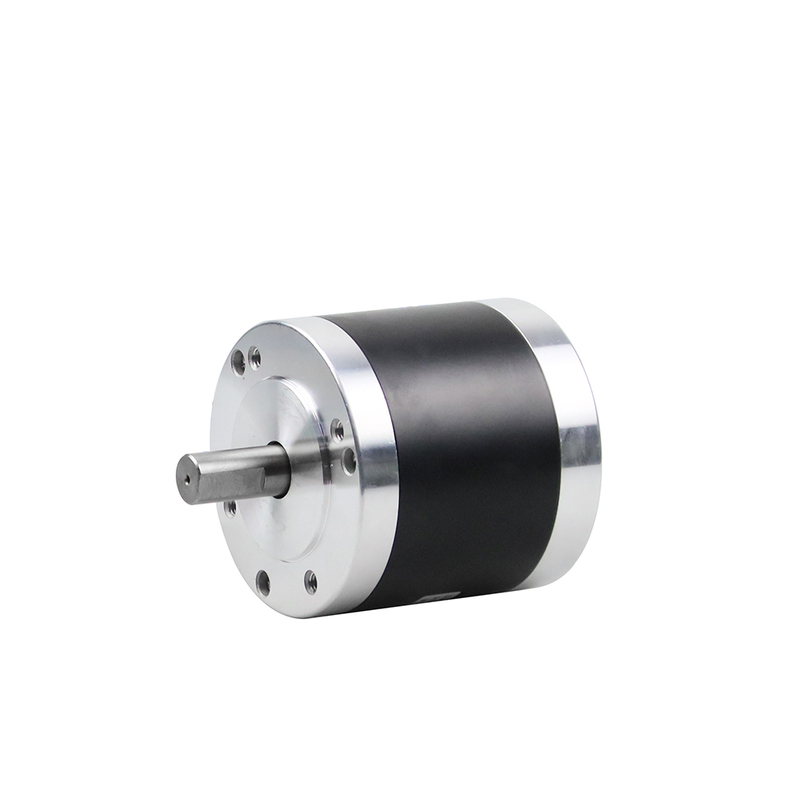

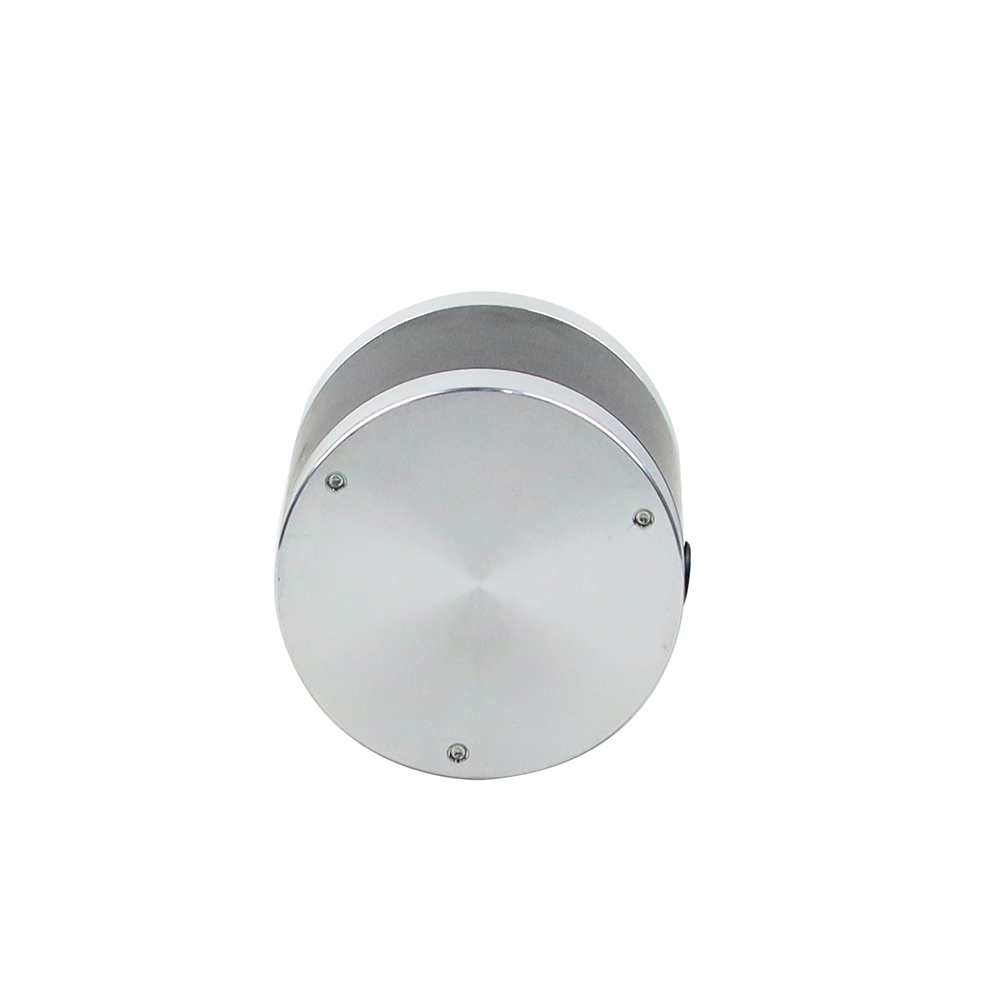

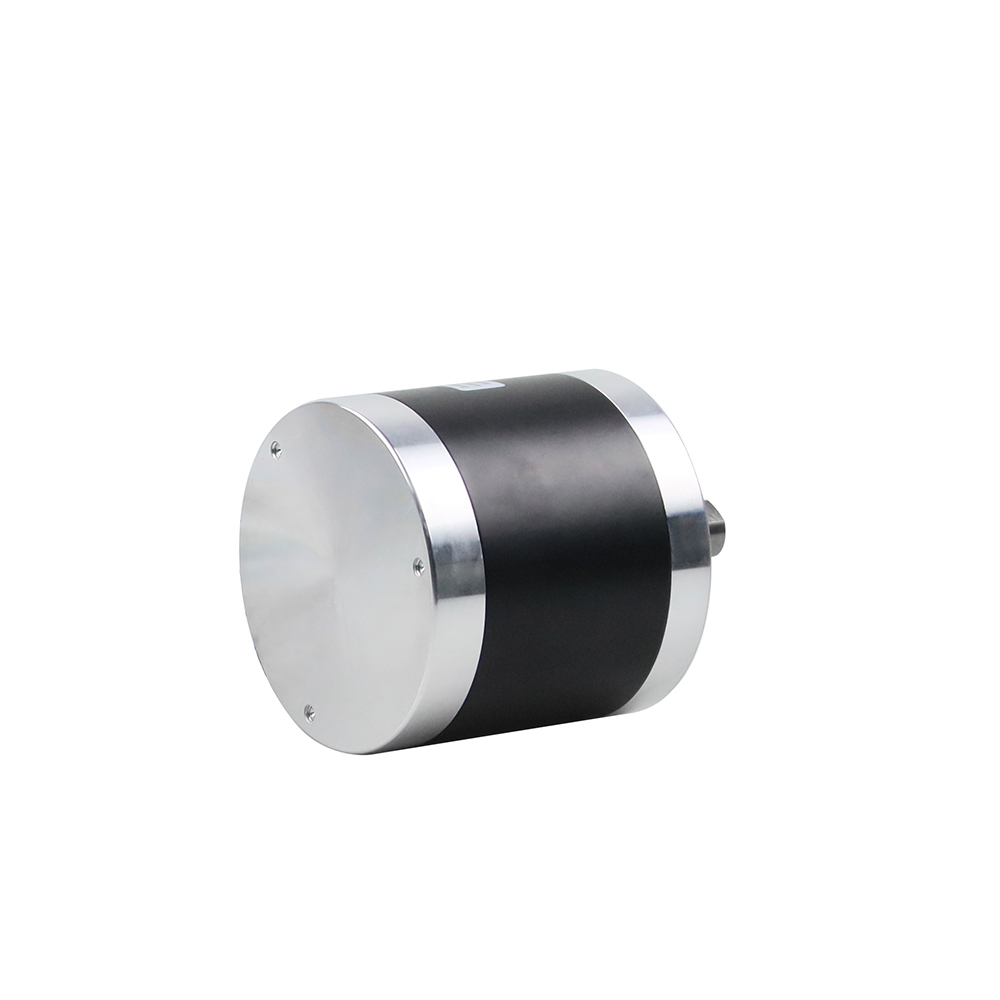

Głowica okrągła 80 mm BF80BLS01 3000 obr./min 48 V 0,35 Nm 110 W 3 A Ф80x80x78mm Bezszczotkowy silnik prądu stałego

Głowica okrągła 80 mm BF80BLS01 3000 obr./min 48 V 0,35 Nm 110 W 3 A Ф80x80x78mm Bezszczotkowy silnik prądu stałego

Typ: Bezszczotkowy silnik prądu stałego o średnicy 80 mm, 48 V i mocy 110 W z okrągłą głowicą

Faza: 3
bieguny: 4
Znamionowy moment obrotowy: 0,35 Nm
Prąd znamionowy: 3 A

Długość korpusu: 78 mm
Części niestandardowe: silniki, skrzynie biegów, enkodery, hamulce, zintegrowane sterowniki...

Model:
BF80BLS01
Prędkość znamionowa:
3000 obr./min
Słupy Bldc:
4 bieguny
Rozmiar silnika Bldc:
80mm
Napięcie znamionowe:
48 V
MOQ:
10 szt


Dostępność:



Pytać się

BesFoc 80 mm, 48 V, 4-biegunowy, bezszczotkowy silnik prądu stałego z okrągłą głowicą (BF80BLS01) o prędkości 3000 obr./min i rozmiarze 80x80x78mm. Posiada 8 przewodów (3 przewody do silników, 5 przewodów do czujnika Halla), 0,35Nm 3A i 110W. Aby uzyskać więcej różnych wymagań dotyczących silników bldc (takich jak skrzynia biegów, hamulec, enkoder lub silniki zintegrowane), skontaktuj się z nami!!!

Dane elektryczne:

Typ: bezszczotkowy silnik prądu stałego o napięciu 48 V i średnicy 80 mm z okrągłą głowicą
Nazwa modelu: BF80BLS01
Liczba faz: 3
Liczba Polaków: 4
Prędkość znamionowa: 3000 obr./min
Znamionowy moment obrotowy: 0,35 Nm
Prąd znamionowy: 3A
Moc znamionowa: 110 W
Maksymalny moment obrotowy: 1,05 Nm
Prąd szczytowy: 9A
Tylne pole elektromagnetyczne: 13,5 V/obr./min
Stały moment obrotowy: 0,13 Nm/A
Bezwładność wirnika: 210g.cm2
Klasa izolacji: B
Rezystancja izolacji: 100MΩ Min. przy 500VDC
Wytrzymałość dielektryczna: 500VAC przez 1 minutę
Odpowiedni sterownik: BLD300
Części opcjonalne: skrzynia biegów, enkoder, hamulec, zintegrowany sterownik...

Specyfikacje fizyczne:

Rozmiar ramy: 80x80mm
Długość korpusu: 78 mm
Średnica wału: 14mm
Liczba odprowadzeń: 8
Długość przewodów: 300 mm
Czujnik: czujnik Halla
Waga: 1,4 kg

Połączenie przewodów:

Przewody silników Bldc			Przewody czujnika Halla
U	V	W	+5 V prądu stałego	GND	Hu	Hv	Hw
Żółty	Zielony	Niebieski	Czerwony	Czarny	Cześć	Zielony	Niebieski

Ogólne dane techniczne bezszczotkowego silnika prądu stałego Bldc 48 V 80 mm:

Ogólne dane techniczne
Przedmiot	Specyfikacja
Typ uzwojenia	Delt
Kąt efektu Halla	Kąt elektryczny 120 stopni
Skończył się wał	0,025 mm
Gra radialna	0,02 mm przy 450 g
Zakończ grę	0,08 mm przy 450 g
Maksymalna siła promieniowa	115N@20mm od kołnierza
Maks. siła osiowa	45N
Klasa izolacji	Klasa B
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	Min. 100MΩ, 500VDC

Specyfikacja elektryczna bezszczotkowego silnika Bldc 80 mm 48 V Dc:

Specyfikacja elektryczna
Model	/	BF80BLS01
Faza	/	3
Polacy	/	4
Napięcie znamionowe	vdc	48
Prędkość znamionowa	obr./min	3000
Znamionowy moment obrotowy	Nm	0.35
Prąd znamionowy	A	3
Moc znamionowa	W	110
Maksymalny moment obrotowy	Nm	1.05
Prąd szczytowy	A	9
Powrót pola elektromagnetycznego	V/Krpm	13.5
Stały moment obrotowy	Nm/A	0.13
Bezwładność wirnika	g.cm2	210
Długość ciała	mm	78
Waga	kg	1.4
Transduktor	/	Kochanie, cóż
Klasa izolacji	/	B
Klasa izolacji	/	IP30
Temperatura przechowywania	℃	-25 ~ +70 ℃
Temperatura pracy	℃	-15 ~ + 50 ℃
Wilgotność robocza	PRAWA	85% RH lub mniej (bez kondensacji) ≤85% RH
Środowisko pracy	/	Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazów korozyjnych, bez gazów palnych, bez mgły olejowej, bez kurzu
Wysokość	M	1000 metrów lub mniej
