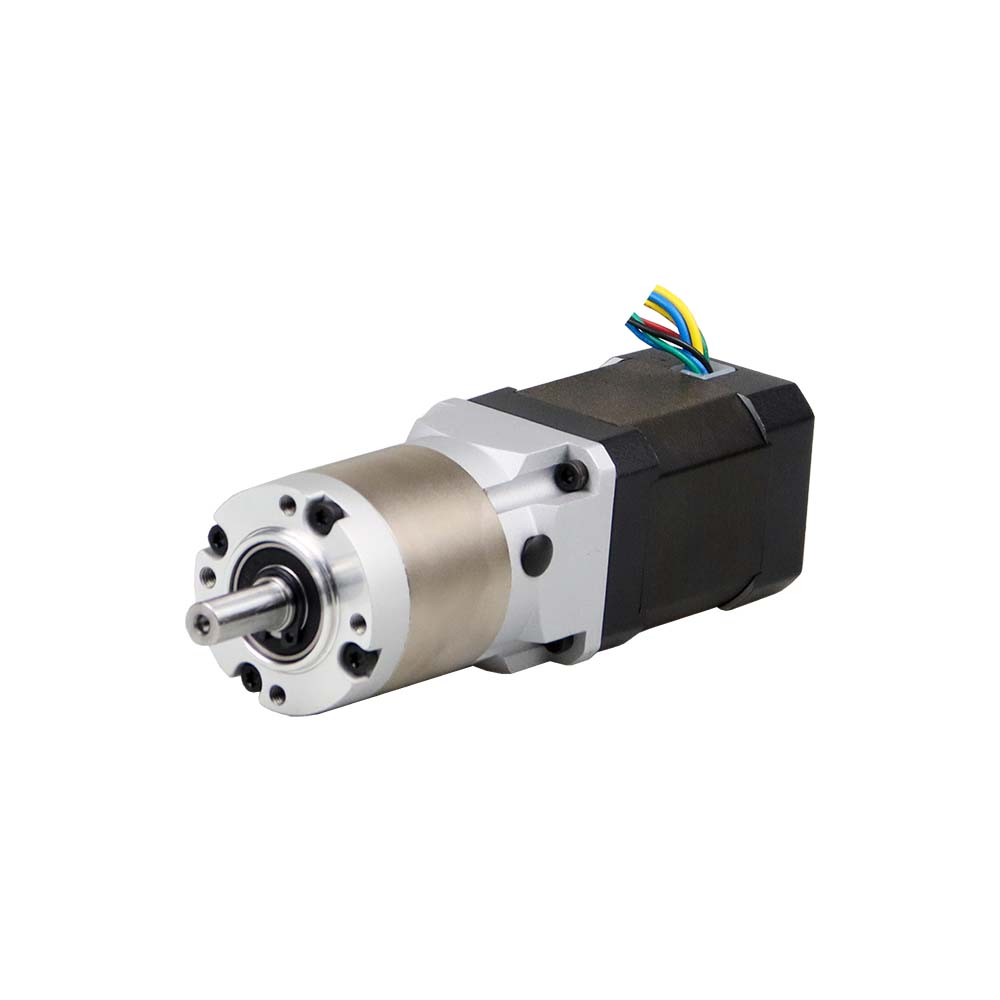

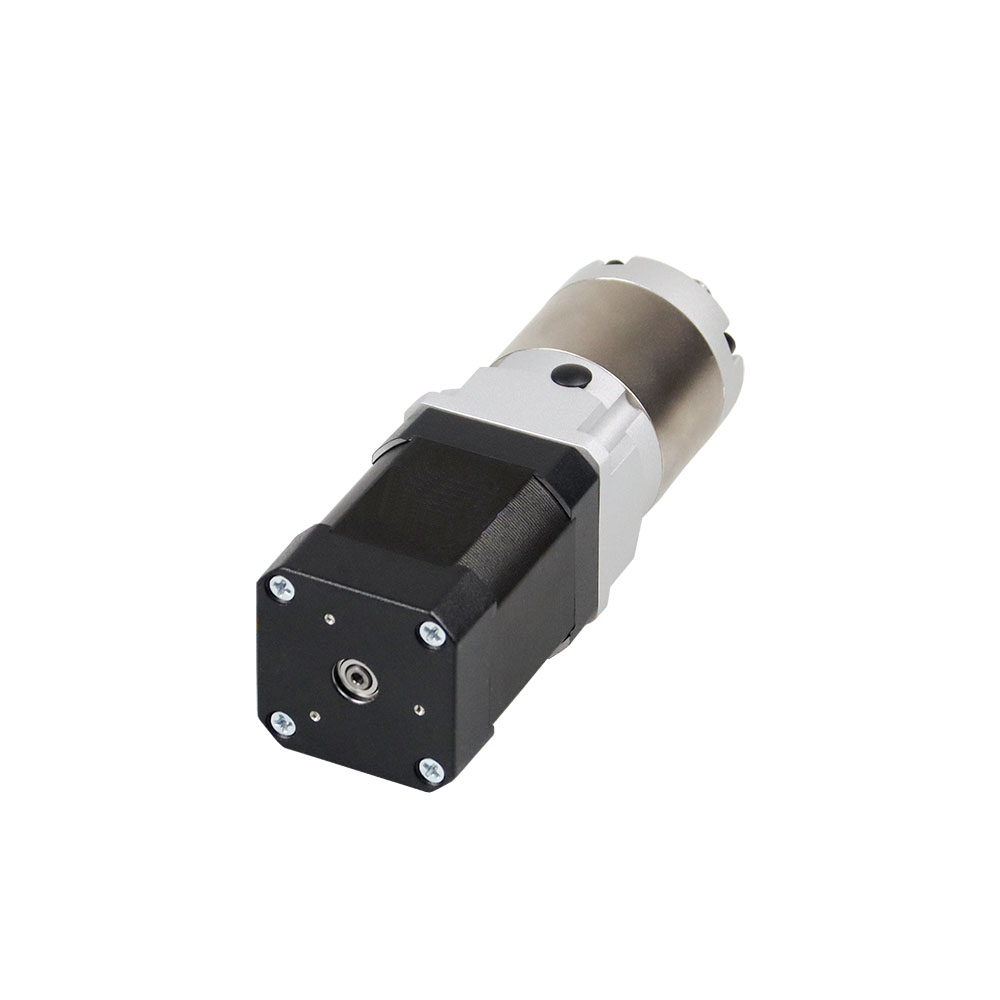

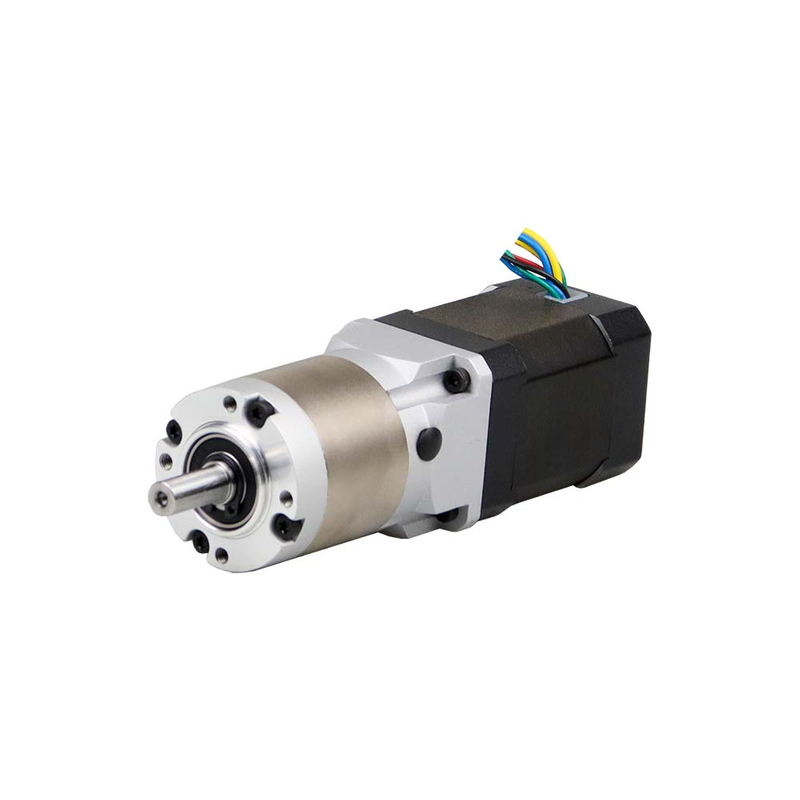

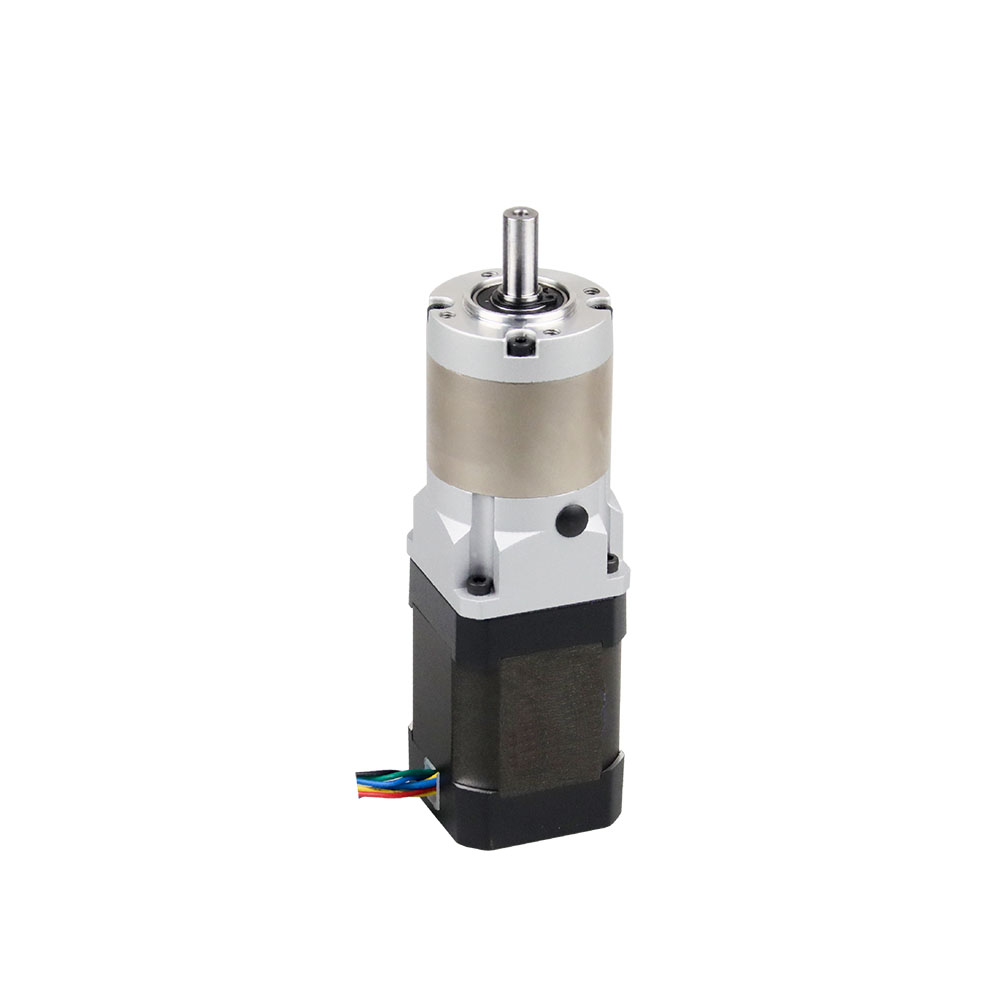

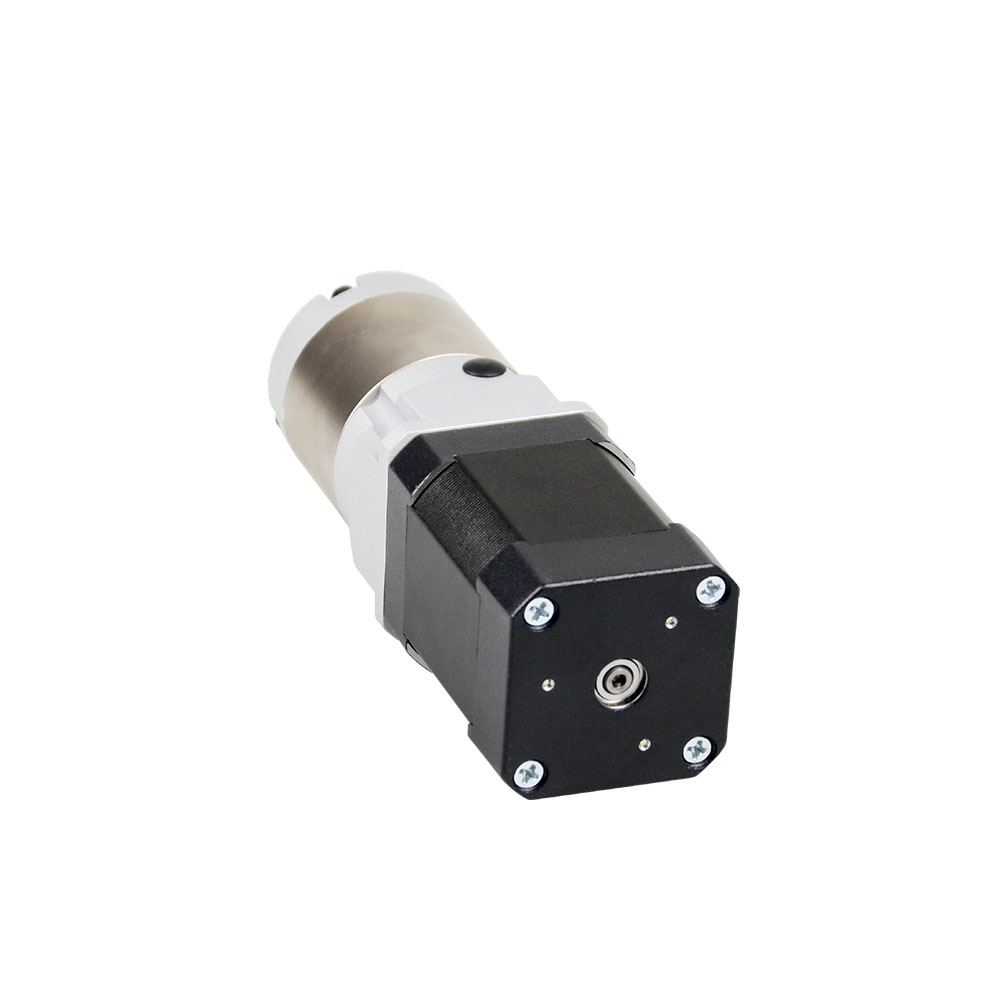

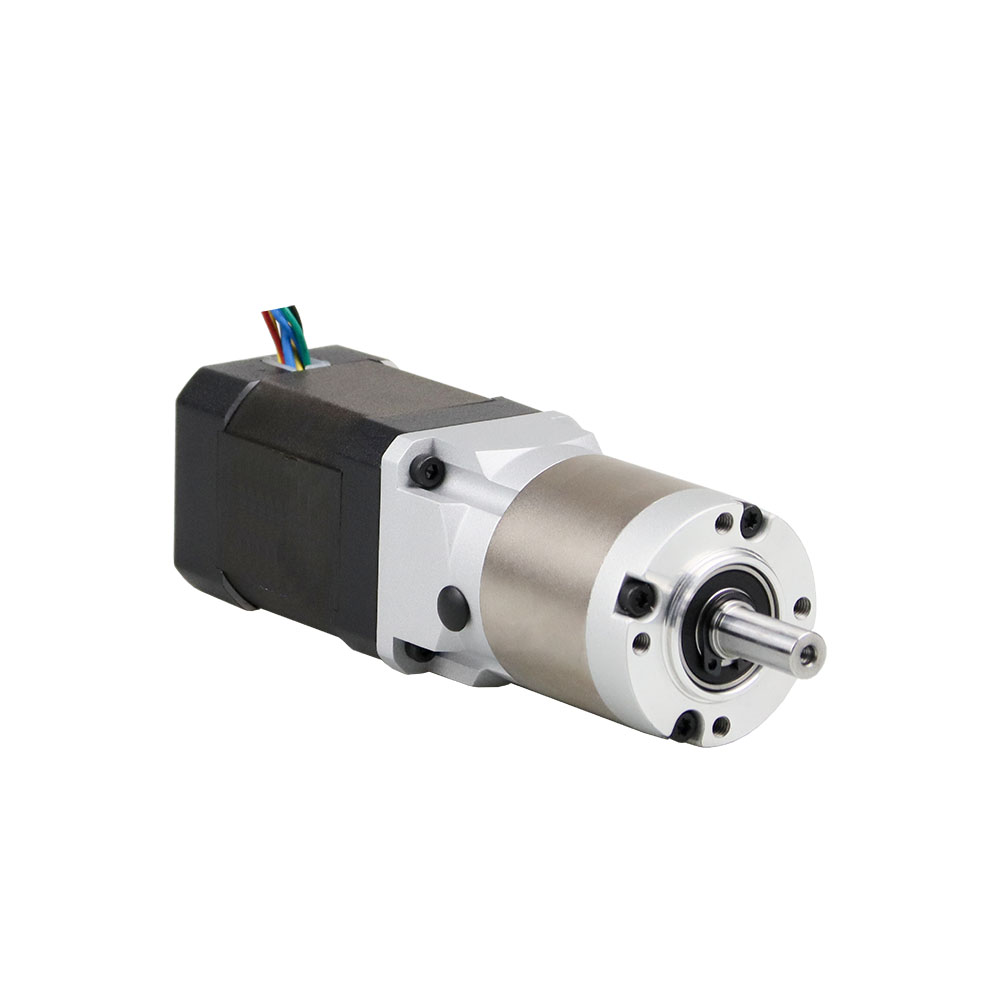

Nema 17 BF42BLS02 Motor BLDC Bertujuan Kepala Bulat dengan Kotak Gear Planet Ketepatan Tinggi 42x42mm 3 Fasa

Nema 17 BF42BLS02 Motor BLDC Bertujuan Kepala Bulat dengan Kotak Gear Planet Ketepatan Tinggi 42x42mm 3 Fasa

Jenis: 42mm 24V 52.5W Brushless Dc Motor
Fasa: 3
Tiang: 8
Nilai Tork: 0.125Nm
Nilai Arus: 3.3A
Panjang Badan: 61mm
Bahagian Tersuai: Motor, Kotak Gear, Pengekod, Brek, Pemacu Bersepadu...

Model:
BF42BLS02 Motor BLDC Bergear
Jenama:
Besfo
Kelajuan Dinilai:
4000rpm
Tiang Bldc:
8 tiang
Saiz Motor Bldc:
Nema17 (42mm)
Voltan Terkadar:
24V
MOQ:
10 keping


Ketersediaan:



Tanya

Spesifikasi Am Motor Dc Tanpa Brushless 24V Nema 17

Spesifikasi Umum
item	Spesifikasi
Jenis penggulungan	Delt
Sudut kesan dewan	Sudut elektrik 120 darjah
Aci habis	0.025mm
Permainan jejari	0.02mm@450g
Tamatkan permainan	0.08mm@450g
Daya maksima jejari	28N@20mm dari bebibir
Maks. daya paksi	10N
Kelas penebat	Kelas B
Kekuatan Dielektrik	500VDC selama satu minit
Rintangan Penebat	100MΩ Min., 500VDC

Spesifikasi Elektrik Motor Tanpa Brushless Nema 17 Dc:

Spesifikasi Elektrik
Model	/	BF42BLS02
fasa	/	3
tiang	/	8
Voltan Ternilai	vdc	24
Kelajuan Dinilai	rpm	4000
Tork Dinilai	Nm	0.125
Dinilai Semasa	A	3.3
Kuasa Dinilai	W	52.5
Tork Puncak	Nm	0.38
Arus Puncak	A	10.6
EMF belakang	V/Krpm	4.2
Pemalar Tork	Nm/A	0.04
Inersia pemutar	g.cm2	48
Panjang Badan	mm	61
Berat badan	kg	0.45
Sensor	/	Madu-baik
Kelas Penebat	/	B
Kelas Penebat	/	IP30
Suhu Penyimpanan	℃	-25～+70℃
Suhu Operasi	℃	-15～+50℃
Kelembapan Bekerja	RH	85% RH atau kurang (tiada pemeluwapan) ≤85% RH

Sambungan Wayar:

Wayar Bldc Motors			Wayar Sensor Dewan
U	V	W	+5VDC	GND	Hu	Hv	Hw
kuning	hijau	Biru	Merah	Hitam	Yello	hijau	Biru

Spesifikasi Kotak Gear Planet BF-HPR42-L:

Model	/	BF-HPR42-L1					BF-HPR42-L2
Nisbah Gear	/	3	4	5	7	10	15	16	20	25	28	30	35	40	45	50	70	100
Kereta Api Gear	/	1					2
Panjang Kotak Gear	mm	61.5					72.5
Tork Dinilai	Nm	8	9	9	5	5	10	12	12	10	10	10	10	10	10	10	10	5
Tork Hentian Mengejut	Nm	16	18	18	10	10	20	24	24	20	20	20	20	20	20	20	20	10
Bulu Mata Belakang	arcmin	≤15 arcmin					≤20 arcmin
Kecekapan	%	96					94
Dimensi Motor yang Sesuai	mm	Φ5-10 / Φ22-2 / F31-M3					Φ5-10 / Φ22-2 / F31-M3
Kelajuan Input Dinilai	Rpm	3000					3000
Kelajuan Input Maks	Rpm	6000					6000
Purata Jangka Hayat	h	20000					20000
Daya paksi	N	100					100
Daya Jejari	N	300					300
bising	dB	≤55					≤65
Tahap Perlindungan	IP	IP54					IP54
Suhu Kerja.	℃	-20 hingga +150					-20 hingga +150
Jenis Aci Keluar	/	Jenis Aci Kekunci					Jenis Aci Kekunci

Spesifikasi Kotak Gear Planet BF-HPR42-LSW:

Model	/	BF-HPR42-L1SW					BF-HPR42-L2SW
Nisbah Gear	/	3	4	5	7	10	15	16	20	25	28	30	35	40	50	70	100
Kereta Api Gear	/	1					2
Panjang Kotak Gear	mm	76.5					87.5
Tork Dinilai	Nm	8	9	9	5	5	10	12	12	10	10	12	10	10	10	10	5
Tork Hentian Mengejut	Nm	16	18	18	10	10	20	24	24	20	20	24	20	20	20	20	10
Bulu Mata Belakang	arcmin	≤15 arcmin					≤20 arcmin
Kecekapan	%	96					94
Dimensi Motor yang Sesuai	mm	Φ5-24 / Φ22-2 / F31-M3					Φ5-24 / Φ22-2 / F31-M3
Kelajuan Input Dinilai	Rpm	3000					3000
Kelajuan Input Maks	Rpm	6000					6000
Purata Jangka Hayat	h	20000					20000
Daya paksi	N	100					100
Daya Jejari	N	300					300
bising	dB	≤65					≤65
Tahap Perlindungan	IP	IP54					IP54
Suhu Kerja.	℃	-20 hingga +150					-20 hingga +150
Jenis Aci Keluar	/	Jenis Aci Kekunci					Jenis Aci Kekunci
