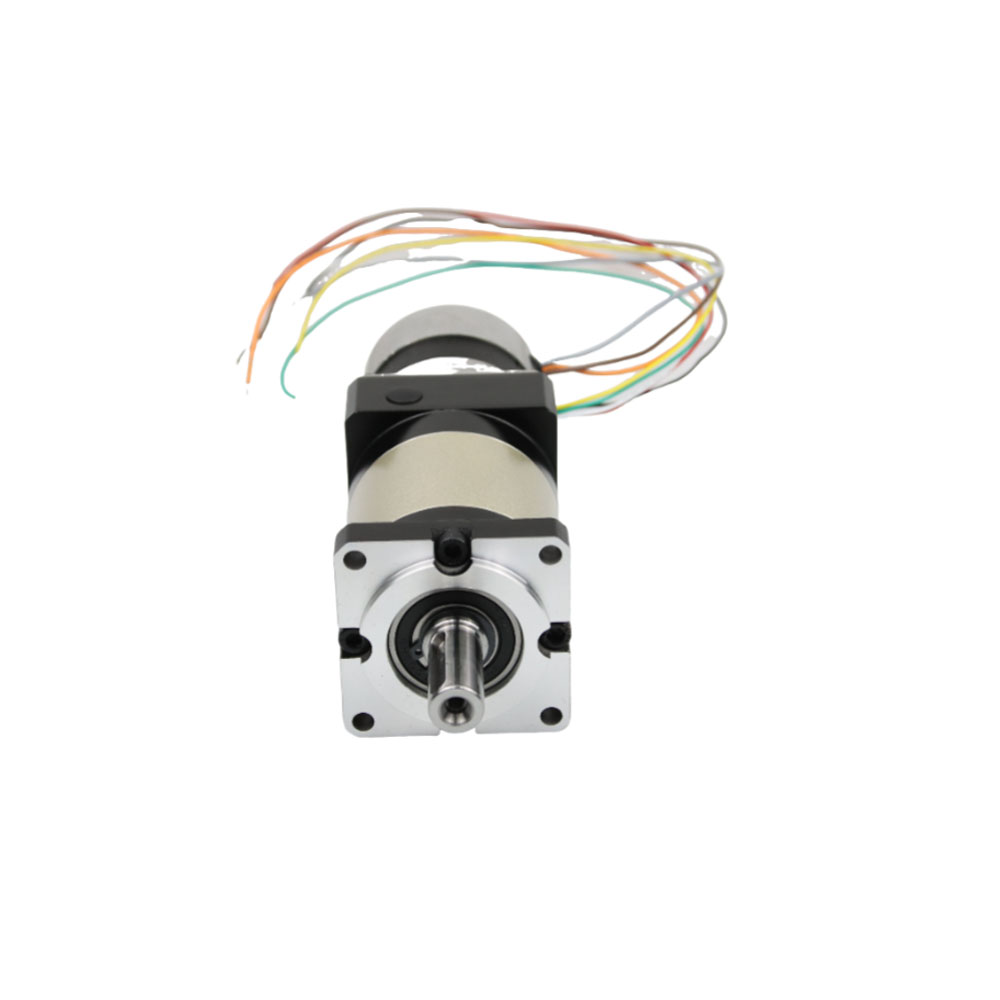

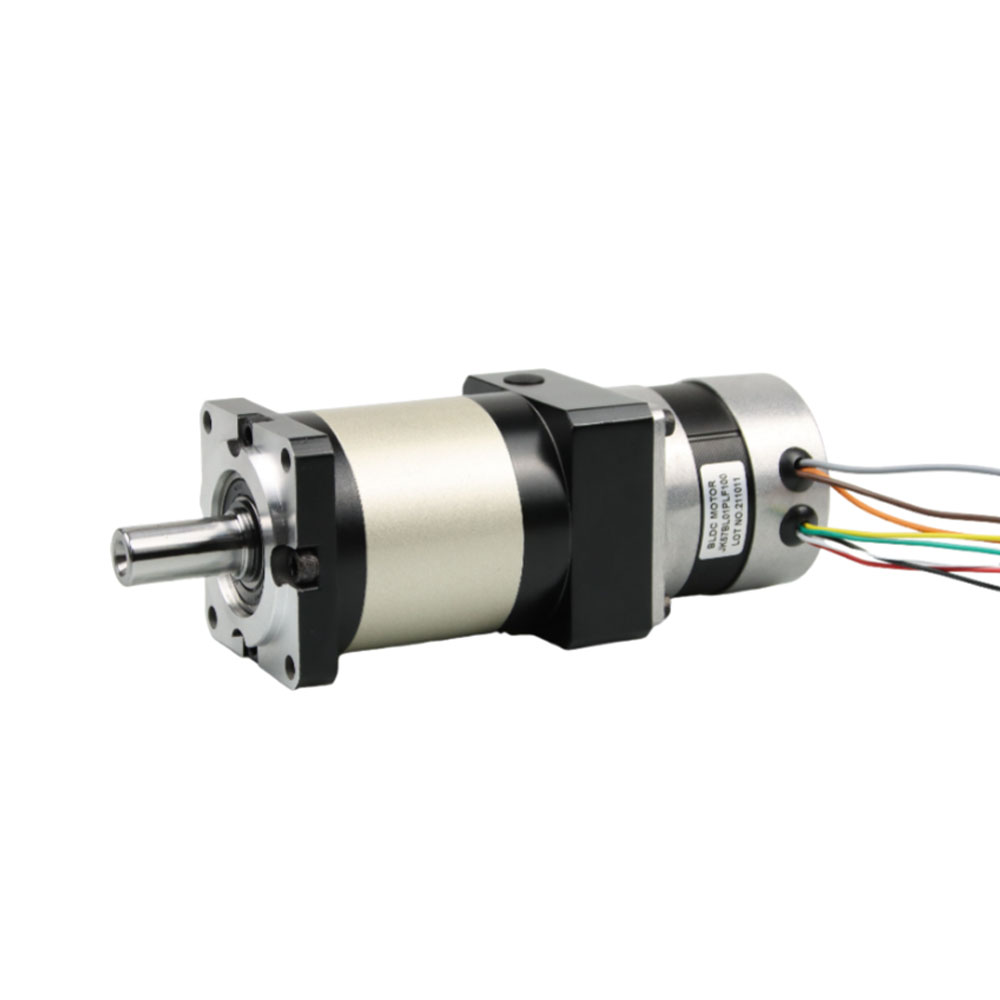

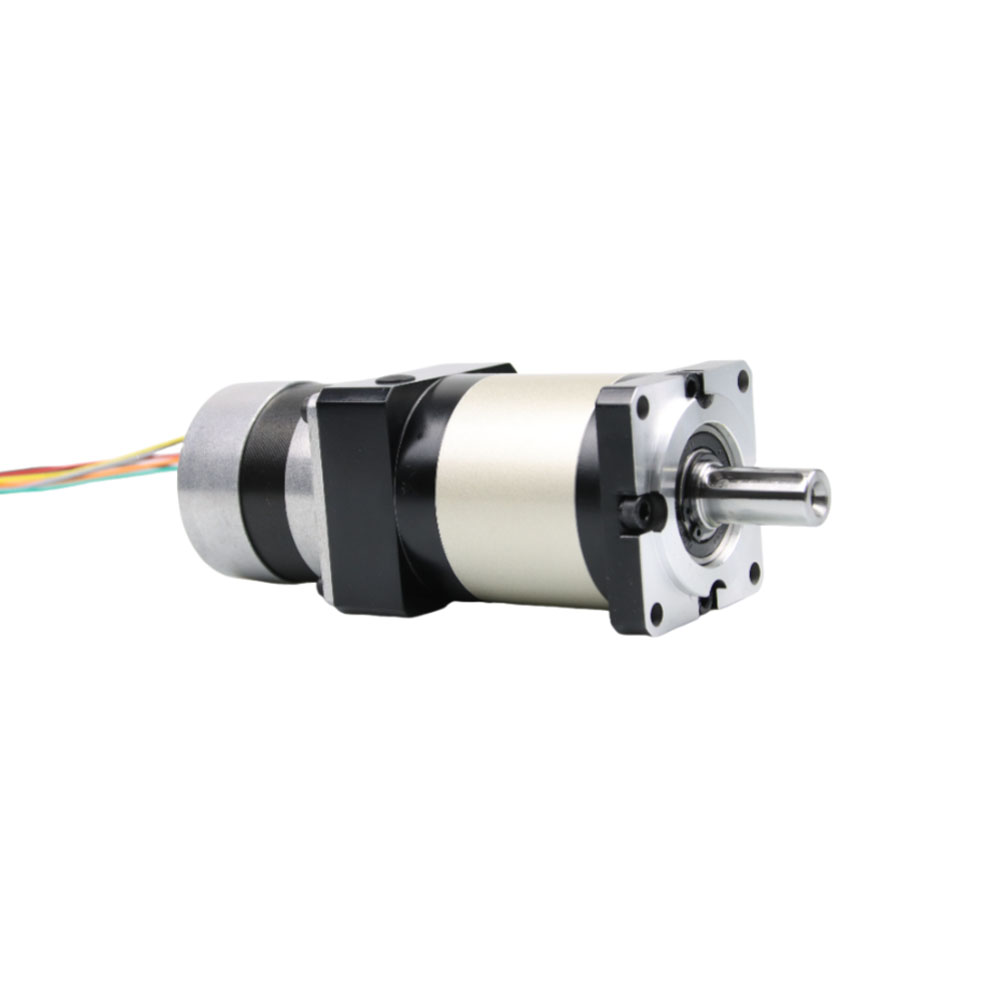

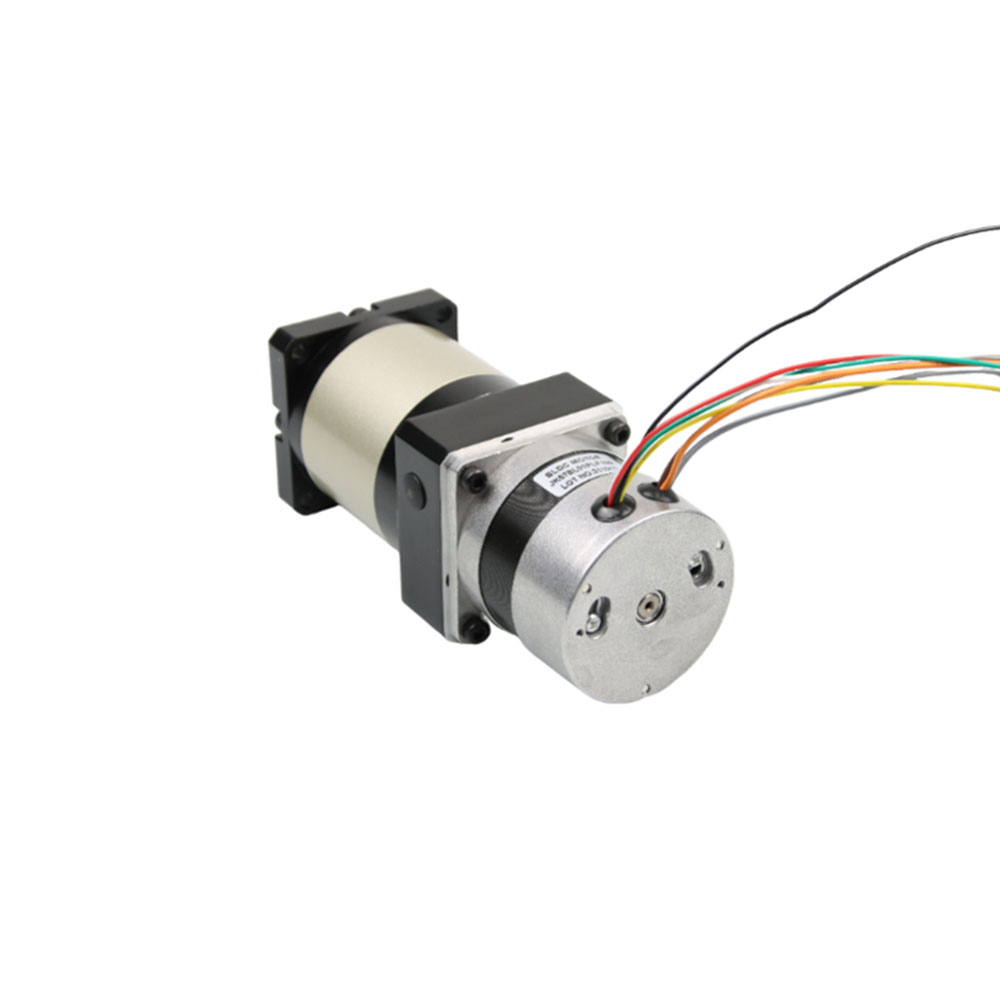

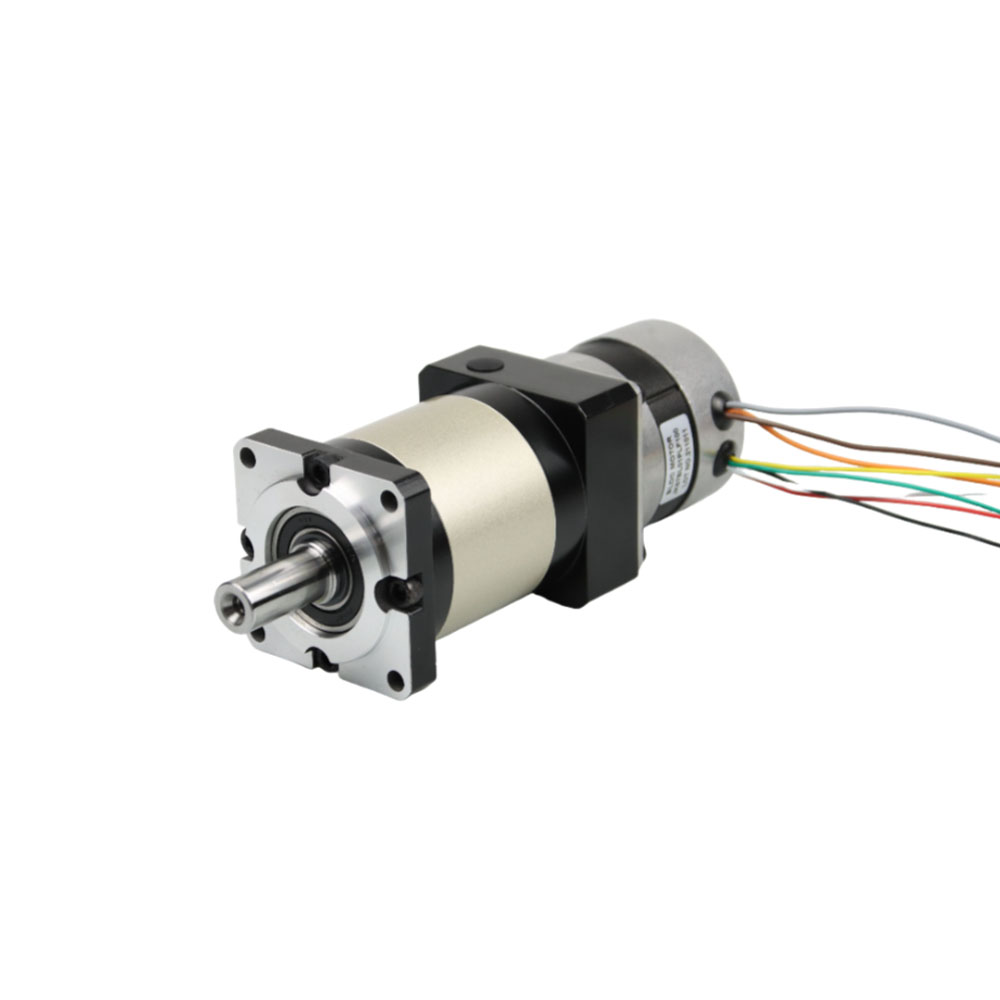

Nema 23 BF57BLS005 Square Head Geared BLDC Motor with High Precision Planetary Gearbox 57x57mm 3 Phase

Nema 23 BF57BLS04 Square Head Geared BLDC Motor with High Precision Planetary Gearbox 57x57mm 3 Phase

ປະເພດ: 57mm 36V 23W Brushless Dc Motor
Phase: 3
Poles: 4
Rated Torque: 0.055Nm
Rated Current: 1.2A
Body Length: 37mm
Customized Parts: Motors, Gearboxes, Encoders, Brakes, Integrated Drivers...

ຕົວແບບ:
BF57BLS04 Geared Motor BLDC
ຍີ່ຫໍ້:
ເບສໂຟກ
ຄວາມໄວຄະແນນ:
4000 rpm
Bldc Poles:
8 ເສົາ
ຂະໜາດມໍເຕີ Bldc:
Nema23 (57mm)
ແຮງດັນທີ່ຈັດອັນດັບ:
36V
MOQ:
10 ຊິ້ນ


ມີໃຫ້:



ສອບຖາມ

36V Nema 23 Brushless Dc Motor ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ:

ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ
ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ປະເພດ winding	Delt
ມຸມເອັບເຟັກ Hall	ມຸມໄຟຟ້າ 120 ອົງສາ
ເພົາໝົດ	0.025ມມ
ຫຼິ້ນ radial	0.02mm@450g
ສິ້ນສຸດການຫຼິ້ນ	0.08mm@450g
Max.radial force	75N@20mm ຈາກ flange
ສູງສຸດ. ຜົນບັງຄັບໃຊ້ຕາມແກນ	15 ນ
ຊັ້ນ insulation	ຊັ້ນ B
ຄວາມເຂັ້ມແຂງ Dielectric	500VDC ສໍາລັບຫນຶ່ງນາທີ
ຄວາມຕ້ານທານ insulation	100MΩ ຕ່ໍາສຸດ, 500VDC

Nema 23 36V Dc Brushless Bldc Motor Electrical Specification:

ຂໍ້ມູນຈໍາເພາະໄຟຟ້າ
ຕົວແບບ	/	BF57BLS04
ໄລຍະ	/	3
ເສົາ	/	4
ລະດັບແຮງດັນ	vdc	36
ຄວາມໄວຄະແນນ	rpm	4000
ແຮງບິດອັນດັບ	ນທ	0.33
ອັນດັບ ປັດຈຸບັນ	ກ	5.3
ລະດັບພະລັງງານ	ວ	138
ແຮງບິດສູງສຸດ	ນທ	1
ປະຈຸບັນສູງສຸດ	ກ	15.5
ກັບຄືນ EMF	V/Krpm	7.3
ແຮງບິດຄົງທີ່	Nm/A	0.07
Rotor Inertia	g.cm2	173
ຄວາມຍາວຂອງຮ່າງກາຍ	ມມ	87
ນ້ຳໜັກ	ກິໂລ	1
ເຊັນເຊີ	/	ນໍ້າເຜິ້ງ
ຊັ້ນ insulation	/	ຂ
ຊັ້ນ insulation	/	IP30
ອຸນຫະພູມການເກັບຮັກສາ	℃	-25～+70℃
ອຸນຫະພູມປະຕິບັດການ	℃	-15～+50℃
ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	RH	85% RH ຫຼືຫນ້ອຍ (ບໍ່ມີ condensation) ≤85% RH
ສະພາບແວດລ້ອມການເຮັດວຽກ	/	ກາງແຈ້ງ (ບໍ່ມີແສງແດດໂດຍກົງ), ບໍ່ມີອາຍແກັສກັດກ່ອນ, ບໍ່ມີອາຍແກັສໄວໄຟ, ບໍ່ມີຂີ້ຝຸ່ນ, ບໍ່ມີຂີ້ຝຸ່ນ.
ລະດັບຄວາມສູງ	ມ	1000 ແມັດຫຼືຫນ້ອຍກວ່າ

ການເຊື່ອມຕໍ່ສາຍ:

Bldc Motors Wires			ສາຍເຊັນເຊີ Hall
U	ວ	ວ	+5VDC	GND	ຮູ	Hv	ຮວ
ສີເຫຼືອງ	ສີຂຽວ	ສີຟ້າ	ສີແດງ	ດຳ	ເຢລູ	ສີຂຽວ	ສີຟ້າ

BF-PLF60 ຄວາມແມ່ນຍໍາສູງ Gearbox Planetary Specifications:

ເວທີ	Ⅰ ເວທີ		Ⅱ ເວທີ		Ⅲ ເວທີ
ອັດຕາສ່ວນ	3,4,5,7,10		12,15,16,20,25,28,35,40,50,70,100		64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000
	ກ	ຂ	ກ	ຂ	ກ	ຂ
ຄວາມຍາວ (ມມ)	42	110	59	127	76	144
ຄວາມໄວຄະແນນ (rpm)	4000		4000		4000
ຄວາມໄວສູງສຸດ (rpm)	8000		8000		8000
ສູງສຸດ. ຜົນບັງຄັບໃຊ້ radial (N)	320		320		320
ສູງສຸດ. axial force (N)	280		280		280
ແຮງບິດບໍ່ໂຫຼດ (Nm)	0.6		0.3		0.3
ປະສິດທິພາບ (%)	96		94		90
Backlash (arcmin)	≤10		≤15		≤18
ສຽງລົບກວນ (dB)	≤58		≤58		≤58
ນ້ຳໜັກ (kg)	1.1		1.3		1.5
ຕະຫຼອດຊີວິດການເຮັດວຽກ (ຊ)	＞ 20000 (ອາຍຸການໃຊ້ງານຢ່າງຕໍ່ເນື່ອງເຄິ່ງໜຶ່ງ)
ຄວາມແຂງກະດ້າງທາງຂວາງ (Nm/arcmin)	2.3
ວິທີການລະບາຍນ້ໍາ	ໄລຍະຍາວ
ທິດທາງການຫມຸນ	Input/Output Syntropy
ຫ້ອງຮຽນປົກປ້ອງ	IP65
ຕຳແໜ່ງການຕິດຕັ້ງ	ໂດຍຕົນເອງ

ອັດຕາສ່ວນ (i)	Ⅰ ເວທີ					Ⅱ ເວທີ
ອັດຕາສ່ວນ (i)	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
ແຮງບິດຜົນຜະລິດທີ່ຈັດອັນດັບ (Nm)	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
ແຮງບິດຂາອອກສູງສຸດ (Nm)	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
Rotor Interia (kg.cm²)	0.135	0.093	0.078	0.072	0.064	0.135	0.135	0.088	0.075	0.075	0.070	0.064	0.076	0.064	0.075	0.076
Ⅲ ເວທີ
ອັດຕາສ່ວນ (i)	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
ແຮງບິດຜົນຜະລິດທີ່ຈັດອັນດັບ (Nm)	40	40	40	40	35	40	35	40	35	40	35	40	35	25	12
ແຮງບິດຂາອອກສູງສຸດ (Nm)	80	80	80	80	70	80	70	80	70	80	70	80	70	50	24
Rotor Interia (kgcm²)	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064
