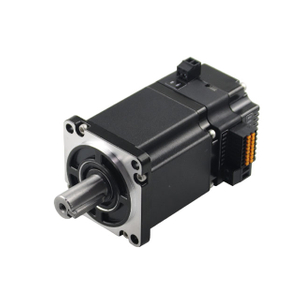

Nema 23 BFIDS57-P02A Mótar Servo Dc Comhtháite Brushless 57x57x121mm Rialú Pulse 145W 24V / 36V 3000Rpm 0.45Nm le Tiománaí Comhtháite

Nema 23 BFIDS57-P02A Mótar Servo Dc Comhtháite Brushless 57x57x121mm Rialú Pulse 145W 24V / 36V 3000Rpm 0.45Nm le Tiománaí Comhtháite

Cineál: Mótar Servo Dc Comhtháite Brushless

Polannaigh: 8 cuaillí

Cumhacht Rátáil: 145W

Luas Rátáil: 3000 ± 10% RPM

Reatha Rátáilte: 6A

Casmhóiminte Rátáilte: 0.45Nm(63.73oz.in)

Ionchódóir: Ionchódóir Absalóideach 17Giotán

Múnla:
BFIDS57-P02A
Branda:
BesFoc
Méid Mótair Servo Comhtháite Brushless:
Nema17-42mm
Céim:
3 chéim
Voltas Rátáil:
24V, 36V
Modhanna Cumarsáide:
Cineál Pulse


Infhaighteacht:



Fiosraigh

BesFoc nema 23 BFIDS57-P02A 57x57x121mm mótair servo dc comhtháite gan scuab le rialú cuisle 145W 24V/36V 3000Rpm 0.45Nm le tiománaí comhtháite 17 giotán. Le haghaidh riachtanais mótair servo comhtháite níos éagsúla déan teagmháil linn !!!

Sonraíochtaí Leictreach:

Ainm Samhail: BFIDS57-P02A
Céim: 3
Polannaigh: 8
Cumhacht Rátáil: 145W
Voltas Rátáil: 24V / 36V
Luas Rátáil: 3000 ± 10% RPM
Reatha Rátáilte: 6A
Casmhóiminte Rátáilte: 0.45Nm(63.73oz.in)
Ionchódóir: 17Giotán
Modh Rialaithe: Pulse (RS485, CANopen roghnach)

Sonraíochtaí Fisiceacha:

Méid Fráma: Nema 23 (57x57mm)
Fad Coirp: 121mm
Trastomhas seafta: 8mm
Fad seafta: 25mm

Gnéithe Servo Motors DC Comhtháite Nema 23:

Croílár nua 32-giotán M4+ a ghlacadh le príomhmhinicíocht 120M nó 240M
Saintréithe chasmhóiminte cobhsaí ó luas íseal go ard, le luas ard agus cruinneas
Feistithe le comhéadan friotóra coscáin chun damáiste don chóras coscánaithe leictrimheicniúla a chosc
Raon luais leathan, ardú teocht íseal, agus éifeachtacht ard
Mótar agus tiomáint comhtháite, méid dlúth, sreangú simplí, agus tiomáint Comhoiriúnacht mhaith leis an mótar
Feistithe le overcurrent, overvoltage, os cionn teocht, agus os cionn feidhmeanna cosanta difreálach
Cumraigh ionchódóir absalóideach 17 giotán cas singil

Modh cumarsáide:

Cineál Pulse
Cineál líonra RS485 MODbus RTU
Cineál líonra CANopen

Leibhéal cosanta:

Cineál uiscedhíonach: IP30, IP54, IP65, roghnach

Úsáid Mótair Servo Dc Comhtháite Brushless 57mm:

Trealamh leighis, iompar loighistic, uathoibriú tionsclaíoch, innealra teicstíle, léasair, líníocht, tionscal comhábhair leigheas traidisiúnta na Síne, etc

Sonraíocht Leictreach
Cineál Táirge	/	Nema 23 Mótar Dc Comhtháite Brushless
Ainm an tSamhail	/	BFIDS57-P02A
Céim	/	3
Polannaigh	/	8
Cumhacht	W	145
Voltas Rátáilte	V	24/36
Reatha Rátáilte	A	6
Gan Ualach Reatha	A	0.8
Luas Rátáil	Rpm	3000±10%
Gan Luas Luchtaithe	Rpm	4000±10%
Casmhóiminte Rátáilte	Nm	0.45
Airde Iomlán	mm	121
Ionchódóir	/	17Giotán
Ar ais EMF Tairiseach	V/Krpm	9
Tairiseach chasmhóiminte	Nm/A	0.0859
Táimhe Rotor	g.cm²	312
Rang Inslithe	/	b

Sonraíocht Tiománaí Comhtháite:

Paraiméadair tiománaí	Min	Rátáilte	uas
Voltas ionchuir （V）	16	24	48
Voltas Ionchuir Loighic (V）	5	5	24
Ionchur Reatha Loighic （mA）	10	10	50
Minicíocht Pulse (KHz)			200

Timpeallacht Úsáide Mótair Servo Comhtháite 36v Brushless:

Timpeallacht	Paraiméadair
Modh Fuarú	Fuarú nádúrtha nó éigean
Iarratas	Seachain deannach, ola agus gáis chreimneach; coinnigh ar shiúl ó threalamh giniúna teasa eile; toirmeasc a chur ar gháis indóite agus deannaigh seoltaí.
Teocht Oibriúcháin	0 ℃ ～ +50 ℃
Taise comhshaoil	≤85% RH (gan comhdhlúthú)
Creathadh	5.9m/s² ar a mhéad
Teocht Stórála	-25 ℃ ～ +70 ℃

Táscaire Stádas Tiománaithe Comhtháite:

Dath	Ainm	Feidhm
Glas	PWR	Táscaire cumhachta
Dearg	ALM	Táscaire aláraim

Tiománaithe Comhtháite I/O port:

Calafoirt	Bioráin	Ainm an Phoirt	Cur síos
CN1	1	PUL+	Comhartha Pulse
	2	PUL-	Comhartha Pulse
	3	DIR+	Comhartha Treo
	4	DIR-	Comhartha Treo
	5	ENA+	Cumasaigh Comhartha
	6	ENA-	Cumasaigh Comhartha
	7	NC	neamhshainithe
	8	NC	neamhshainithe
	9	ALM+	Comhartha Aláraim
	10	ALM-	Comhartha Aláraim
CN2	1	NC	neamhshainithe
	2	NC	neamhshainithe
	3	NC	neamhshainithe
	4	COIM	Calafoirt Choitianta
CN3	1	NC	neamhshainithe
	2	5V	+5V
	3	NC	neamhshainithe
	4	COIM	Calafoirt Choitianta

Lasca DIP Comhtháite Tiománaithe:

Bioráin	Ainm an Phoirt	Cur síos
1	SW1	Foroinn na Socruithe
2	SW2
3	SW3
4	SW4
5	SW5	Socrú treo uainíochta mótair

Tiománaithe Comhtháite : Poirt Cumhachta agus Cumarsáide

Calafoirt	Bioráin	Ainm an Phoirt	Cur síos
CN4	1	GND	Sreangú soláthair cumhachta diúltach
CN4	2	VCC	Sreangú soláthair cumhachta dearfach
CN5	1	RXD	Glacadóir cumarsáide port srathach
	2	TXD	seoltóir cumarsáide port srathach
	3	COIM	Port coitianta
	4	5V	+5V

Socruithe Foroinnte Comhtháite Tiománaithe :

Foroinn	SW1	SW2	SW3	SW4
200	AS	AS	AS	AS
400	AR AGHAIDH	AS	AS	AS
800	AS	AR AGHAIDH	AS	AS
1600	AR AGHAIDH	AR AGHAIDH	AS	AS
3200	AS	AS	AR AGHAIDH	AS
6400	AR AGHAIDH	AS	AR AGHAIDH	AS
12800	AS	AR AGHAIDH	AR AGHAIDH	AS
25600	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AS
1000	AS	AS	AS	AR AGHAIDH
2000	AR AGHAIDH	AS	AS	AR AGHAIDH
4000	AS	AR AGHAIDH	AS	AR AGHAIDH
5000	AR AGHAIDH	AR AGHAIDH	AS	AR AGHAIDH
8000	AS	AS	AR AGHAIDH	AR AGHAIDH
10000	AR AGHAIDH	AS	AR AGHAIDH	AR AGHAIDH
20000	AS	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH
25000	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH

Socrú Treo Rothlaithe Mótair :

Is féidir leis an úsáideoir treo uainíochta an mhótair a shocrú trí SW5, a oibríonn in éineacht leis an comhartha rialaithe DIR. Is féidir le socrú SW5 nó comhartha rialaithe DIR a athrú treo uainíochta reatha an mhótair.
