Kotiin / Tuotekeskus / Harjaton tasavirtamoottori / NEMA 24 neliöpää BF60BLS03 3000RPM 48 V 0,9NM 283W 7,5A ф60x60x120mm harjaton tasavirtamoottori

NEMA 24 neliöpää BF60BLS03 3000RPM 48 V 0,9NM 283W 5,2A ф60x60x120mm harjaton tasavirtamoottori

NEMA 24 neliöpää BF60BLS03 3000RPM 48 V 0,9NM 283W 7,5A ф60x60x120mm harjaton tasavirtamoottori

Tyyppi: 60mm 48 V 283W neliöpäätä harjaton tasavirtamoottori

Vaihe: 3
napaa: 8
nimellismomentti: 0,9 nm
nimellisvirta: 7,5a

Rungon pituus: 120 mm
Mukautetut osat: moottorit, vaihdelaatikkot, kooderit, jarrut, integroidut ohjaimet ...

Malli:
BF60BLS03
Arvioitu nopeus:
3000 rpm
Bldc -navat:
8 napaa
BLDC -moottorin koko:
NEMA24 (60mm)
Nimellisjännite:
48 V
MOQ:
10 kpl


Saatavuus:



Tiedustella

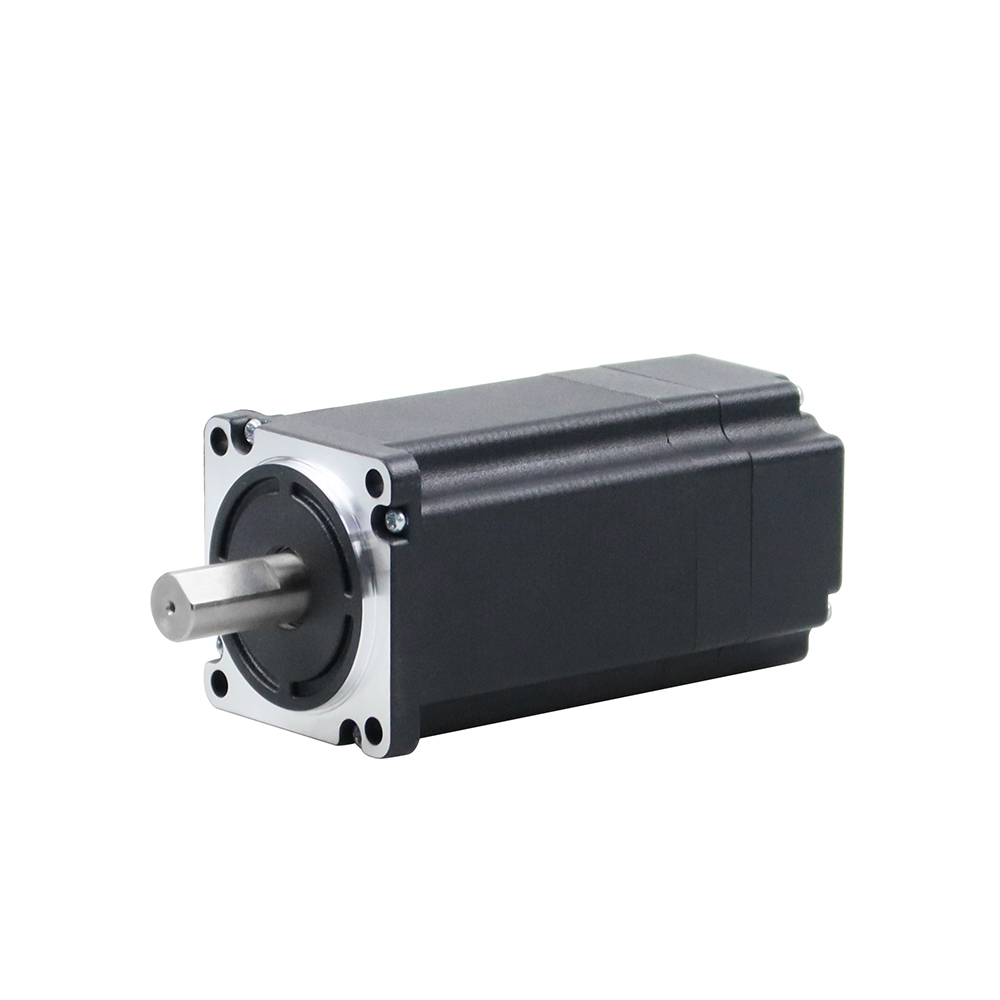

BESFOC NEMA 24 48V 8poles Square Head harjaton tasavirtamoottori (BF60BLS03) 3000 rpm nopeudella ja koko 60x60x120mm. Siinä on 8 johtoa (3 johtoa moottorille, 5 johtoa HallSensorille), 0,9 nm 7,5a ja 283 W. Ota yhteyttä meihin saadaksesi lisää erilaisia BLDC -moottorivaatimuksia (kuten vaihdelaatikko, jarru, kooderi tai integroidut moottorit) !!!

Sähköiset eritelmät ：

Tyyppi: NEMA 24 48 V 60 mm neliöpäätä harjaton DC -moottori
Mallin nimi: BF60BLS03
Vaiheen lukumäärä: 3
Pylväiden lukumäärä: 8
Nimellisnopeus: 3000 rpm
Arvioitu vääntömomentti: 0,9 nm
Nimellisvirta: 7.5a
Arvioitu voima: 283W
Peak -vääntömomentti: 2,7 nm
Peak Virta: 22.5a
Takaisin EMF: 12.4 V/KRPM
Vääntömomenttivakio: 0,118 nm/a
Roottorin inertia: 0,72 kg.cm2
Eristysluokka: b
Eristysvastus: 100MΩ min @500 VDC
Dielektrinen lujuus: 500 VAC 1 minuutti
Sopiva kuljettaja: BLD300
Valinnaiset osat: vaihdelaatikko, kooderi, jarru, integroitu ohjain ...

Fyysiset eritelmät:

Kehyksen koko: NEMA 24 (60 x 60mm)
Kehon pituus: 120 mm
Akselin halkaisija: 14 mm
Johtojen lukumäärä: 8
LEADIT Pituus: 300 mm
Anturi: Hall -anturi
Paino: 1,65 kg

Langan yhteys:

BLDC Motors -johdot			Hall -anturin johdot
Oa	V	W -	+5 VDC	Hölynpöly	Huijari	HV	HW
Keltainen	Vihreä	Sininen	Punainen	Musta	Yello	Vihreä	Sininen

Edellinen:

Seuraava:

Aiheeseen liittyvät tuotteet

NEMA 34 neliöpää BF86BLS125 3000RPM 48V 2,1NM 660W 18A ф86X86X138,5 m harjaton tasavirtamoottori

NEMA 34 neliöpää BF86BLS98 3000RPM 48V 1,4NM 440W 11,5A ф86X86X111.5M Harjaton DC -moottori

NEMA 34 neliöpää BF86BLS84 3000RPM 48V 1,05NM 330W 9A ф86X86X98M Harjaton tasavirtamoottori

NEMA 34 neliöpää BF86BLS71 3000RPM 48 V 0,7NM 220W 6.3A ф86X86X84.5M Harjaton tasavirtamoottori

NEMA 34 neliöpää BF86BLS58 3000RPM 48 V 0,35NM 110W 3A ф86X86X71M Harjaton tasavirtamoottori

80 mm pyöreä pää BF80BLS04 3000 rpm 48 V 1,4NM 440W 10.5A ф80x80x138mm harjaton tasavirtamoottori

80 mm pyöreä pää BF80BLS03 3000 rpm 48 V 1,05Nm 330W 8A ф80x80x118mm harjaton tasavirtamoottori

80 mm: n pyöreä pää BF80BLS02 3000rpm 48 V 0,7Nm 220W 5,5A ф80x80x98 mm harjaton tasavirtamoottori

80 mm pyöreä pää BF80BLS01 3000rpm 48 V 0,35NM 110W 3A ф80x80x78mm harjaton tasavirtamoottori

NEMA 24 neliöpää BF60BLS04 3000RPM 48V 1,2NM 377W 9,5A ф60x60x141mm harjaton tasavirtamoottori

NEMA 24 neliöpää BF60BLS02 3000RPM 48V 0,6NM 188W 5,2A ф60x60x99 mm harjaton tasavirtamoottori

NEMA 24 neliöpää BF60BLS01 3000RPM 48 V 0,3NM 94W 2,8A ф60x60x78mm harjaton tasavirtamoottori

NEMA 23 neliöpää BF57BLF04 4000RPM 36V 0,44NM 184W 6,8A ф57x57x107mm harjaton tasavirtamoottori

NEMA 23 neliöpää BF57BLF03 4000RPM 36V 0,33NM 138W 5.3A ф57x57x87mm harjaton tasavirtamoottori

NEMA 23 neliöpää BF57BLF02 4000RPM 36V 0,22NM 92W 3,6A ф57X57X67mm Harjaton tasavirtamoottori

NEMA 23 neliöpää BF57BLF01 4000RPM 36V 0,11NM 46W 2A ф57X57X47MM Harjaton tasavirtamoottori

NEMA 23 neliöpää BF57BLF005 4000RPM 36V 0,055NM 23W 1,2A ф57x57x37mm harjaton tasavirtamoottori

NEMA 23 BF57BLS04 4000RPM 36V 0,44NM 184W 6,8A ф57X57X107mm harjaton tasavirtamoottori

NEMA 23 BF57BLS03 4000RPM 36V 0,33NM 138W 5.3A ф57x57x87mm harjaton tasavirtamoottori

NEMA 23 BF57BLS02 4000RPM 36V 0,22NM 92W 3,6A ф57X57X67MM Harjaton tasavirtamoottori

Yleiset eritelmät
Esine	Eritelmä
Käämitystyyppi	Suisto-
Hall Effect Kulma	120 asteen sähkökulma
Akseli loppuu	0,025 mm
Säteilevä leikki	0,02mm@450g
Loppupeli	0,08mm@450g
Enimmäismäärä	115N@20 mm: n päässä laipasta
Enintään aksiaalinen voima	45N
Eristysluokka	Luokka B
Dielektrinen lujuus	500 VDC minuutin ajan
Eristyskestävyys	100MΩ min., 500 VDC

Sähkömääritys
Malli	/	BF60BLS03
Vaihe	/	3
Pylväät	/	8
Nimellisjännite	VDC	48
Nimellisnopeus	rpm	3000
Arvioitu vääntömomentti	Nm	0.9
Nimellisvirta	Eräs	7.5
Nimellisvoima	W -	283
Huippumomentti	Nm	2.7
Huippuvirta	Eräs	22.5
Takaisin EMF	V/KRPM	12.4
Vääntömomentti	Nm/a	0.118
Roottori -inertia	KG.CM2	0.72
Rungon pituus	mm	120
Paino	kg	1.65
Anturi	/	Kultaseni
Eristysluokka	/	B -
Eristysluokka	/	IP30
Säilytyslämpötila	℃	-25 ～+70 ℃
Käyttölämpötila	℃	-15 ～+50 ℃
Toimiva kosteus	Rh	85% RH tai vähemmän (ei kondensaatio) ≤85% RH
Työympäristö	/	Ulkona (ei suoraa auringonvaloa), ei syövyttävää kaasua, ei syttyvää kaasua, ei öljysumua, ei pölyä
Korkeus	m	1000 metriä tai vähemmän

Yleiset eritelmät
Esine	Eritelmä
Käämitystyyppi	Suisto-
Hall Effect Kulma	120 asteen sähkökulma
Akseli loppuu	0,025 mm
Säteilevä leikki	0,02mm@450g
Loppupeli	0,08mm@450g
Enimmäismäärä	115N@20 mm: n päässä laipasta
Enintään aksiaalinen voima	45N
Eristysluokka	Luokka B
Dielektrinen lujuus	500 VDC minuutin ajan
Eristyskestävyys	100MΩ min., 500 VDC

Sähkömääritys
Malli	/	BF60BLS03
Vaihe	/	3
Pylväät	/	8
Nimellisjännite	VDC	48
Nimellisnopeus	rpm	3000
Arvioitu vääntömomentti	Nm	0.9
Nimellisvirta	Eräs	7.5
Nimellisvoima	W -	283
Huippumomentti	Nm	2.7
Huippuvirta	Eräs	22.5
Takaisin EMF	V/KRPM	12.4
Vääntömomentti	Nm/a	0.118
Roottori -inertia	KG.CM2	0.72
Rungon pituus	mm	120
Paino	kg	1.65
Anturi	/	Kultaseni
Eristysluokka	/	B -
Eristysluokka	/	IP30
Säilytyslämpötila	℃	-25 ～+70 ℃
Käyttölämpötila	℃	-15 ～+50 ℃
Toimiva kosteus	Rh	85% RH tai vähemmän (ei kondensaatio) ≤85% RH
Työympäristö	/	Ulkona (ei suoraa auringonvaloa), ei syövyttävää kaasua, ei syttyvää kaasua, ei öljysumua, ei pölyä
Korkeus	m	1000 metriä tai vähemmän
