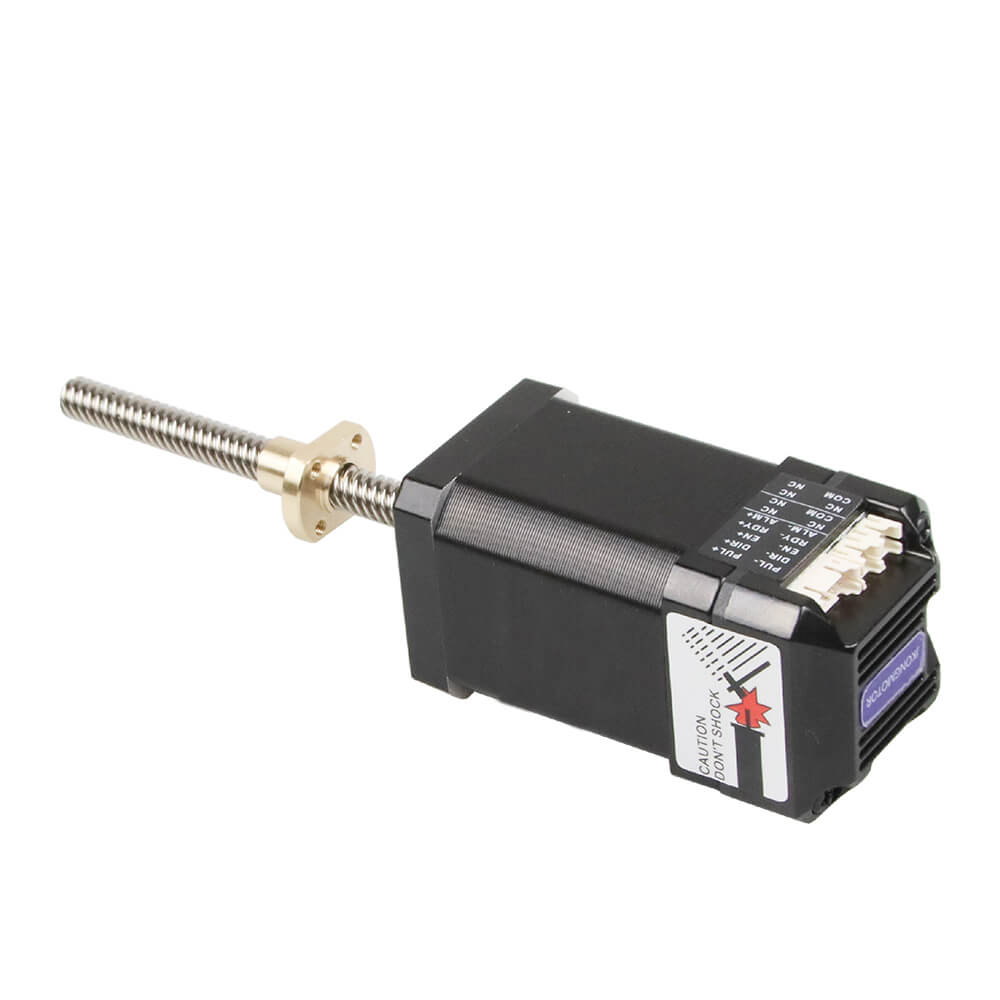

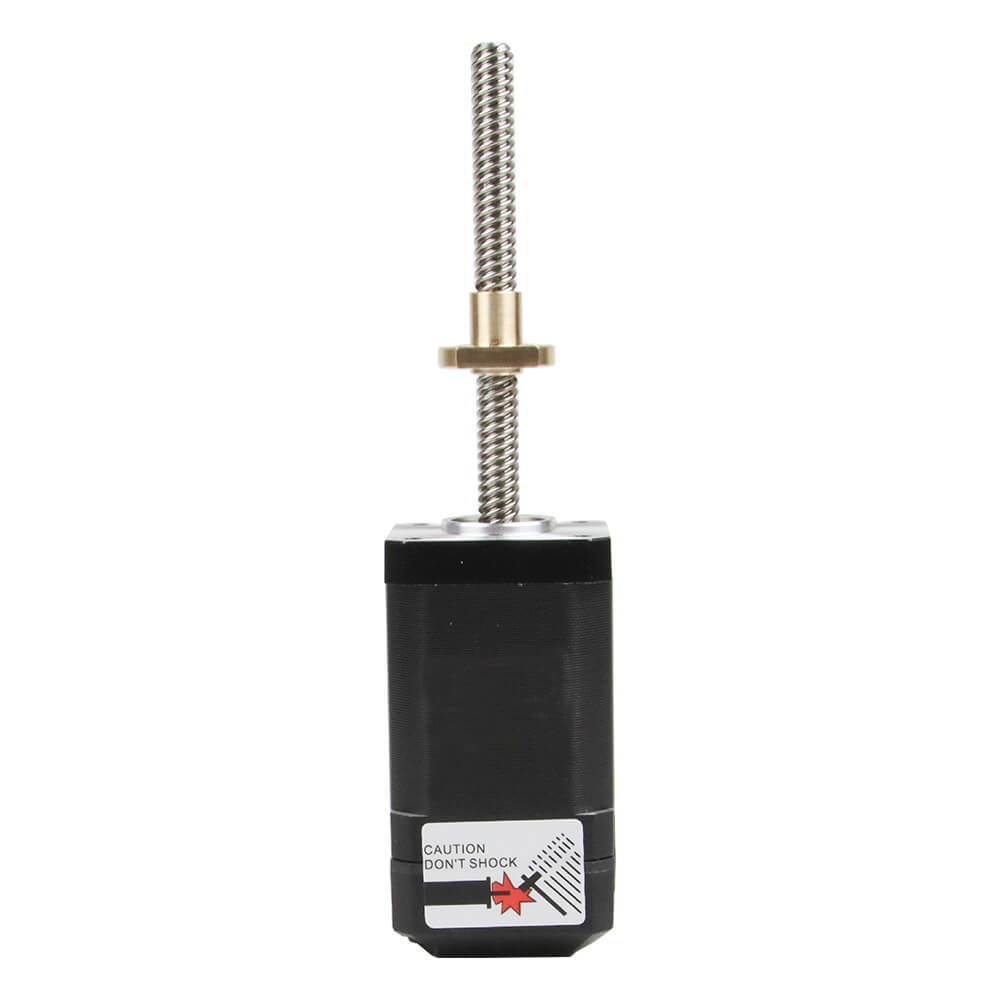

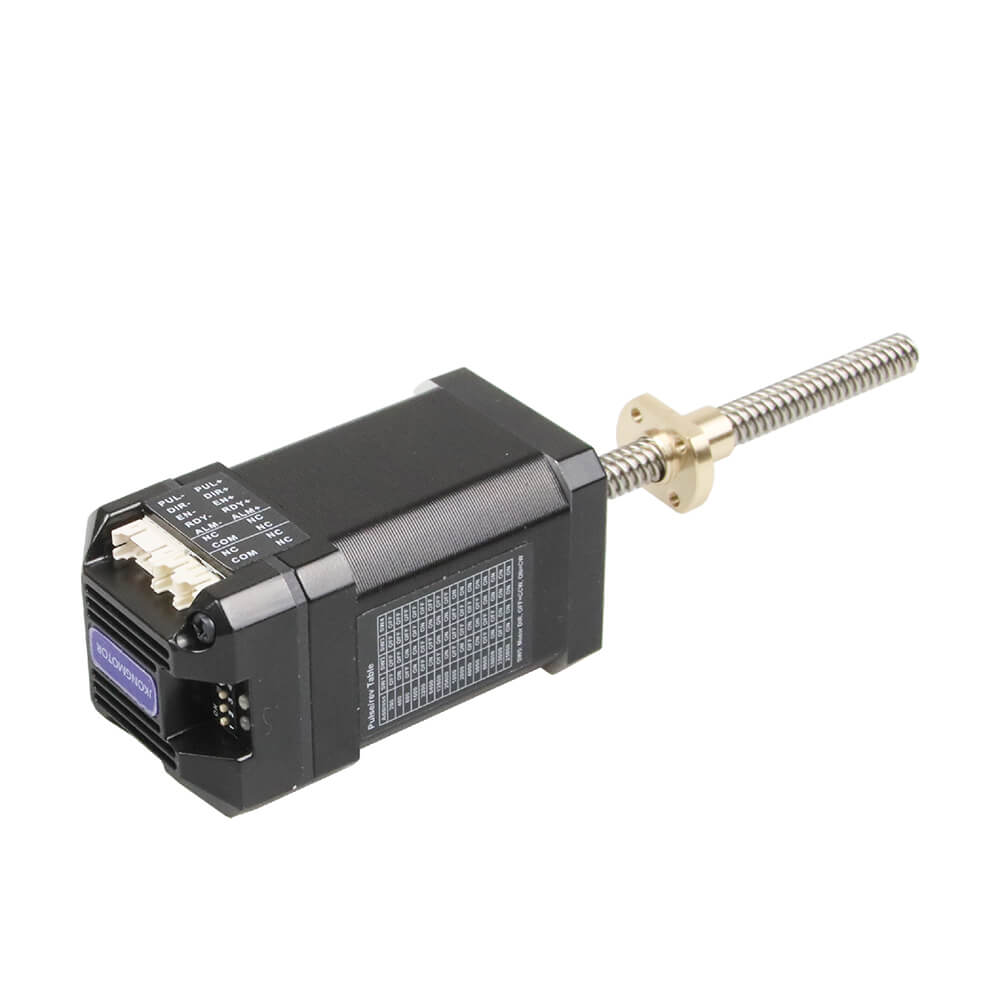

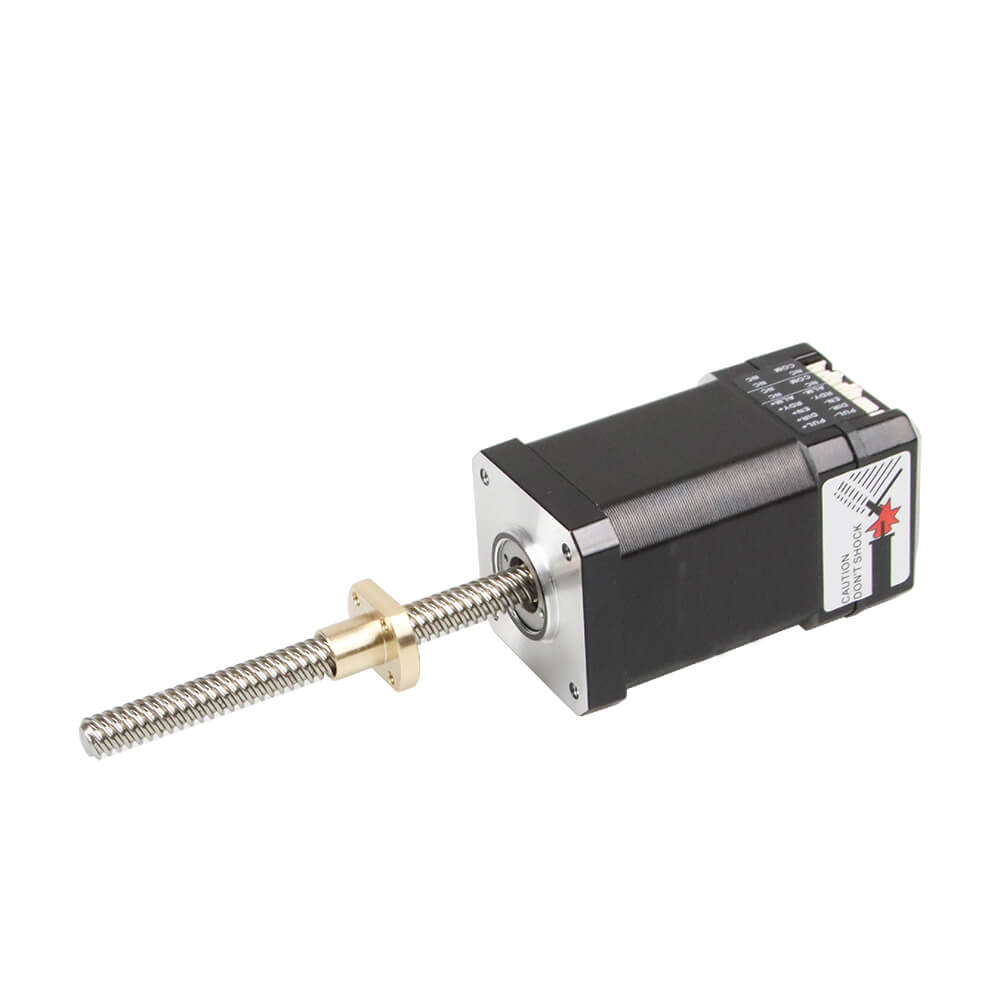

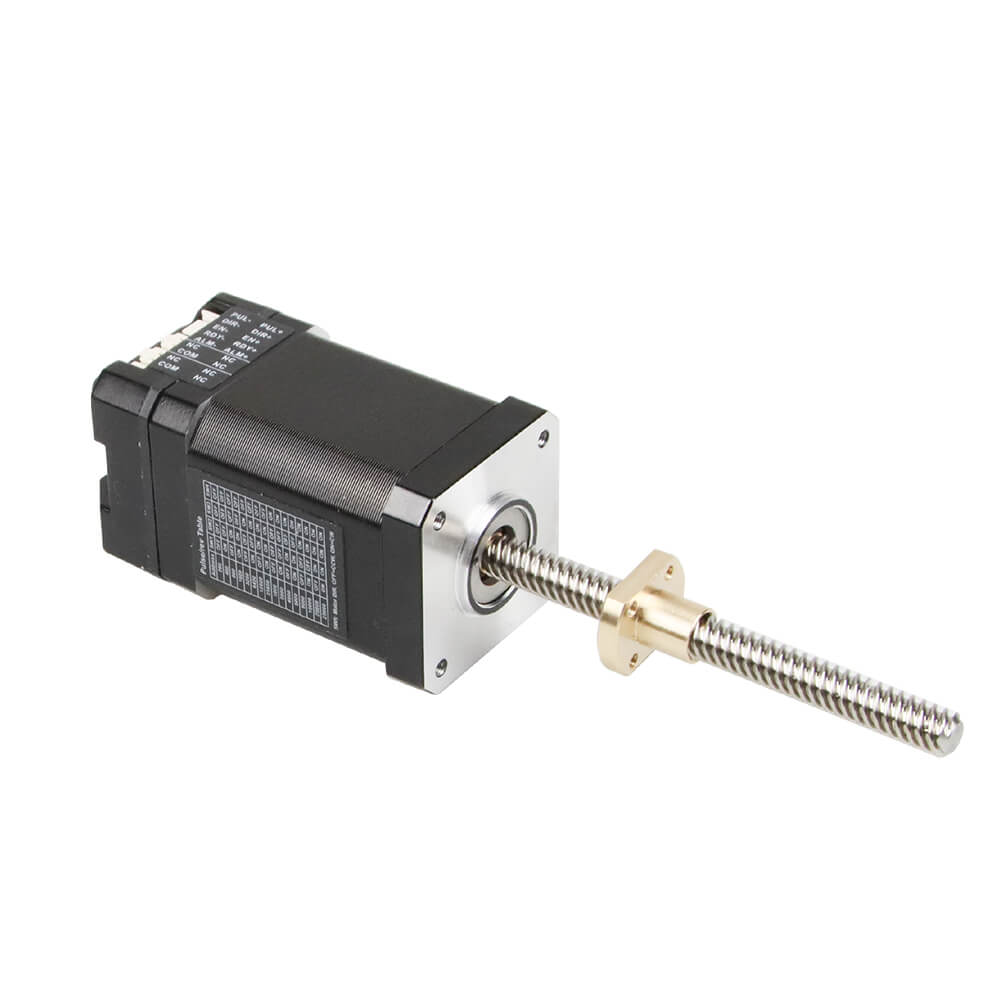

Nema 17 Tr5 Tr6 Tr8 Tr10 BFISS42-C01A Integroitu Lineaarinen Stepper-servomoottori ulkoisella johtoruuvilla 42x42x54mm CANopen Control 1.3A 0.22Nm integroidulla ohjaimella

Lineaariset askelmoottorit voivat vähentää kustannuksia dramaattisesti ja säästää tilaa. Ei vaadi kytkintä, ylimääräistä laakeritukea eikä asennustöitä. Tämä ei ainoastaan ​​vähennä kustannuksia, vaan myös vähentää vikatiheyttä komponenttien määrän ja yksinkertaisemman rakenteen ansiosta. Sovelluksissa, joissa kuormitusarvot ovat pienet, ei myöskään tarvita lineaarista ohjainta. Mutterin erityinen muotoilu ja materiaali takaavat pitkän käyttöiän.

BesFoc nema 17 BFISS42-C01A 42x42x54mm integroitu askelservomoottori CANopen-ohjauksella 1.8Degree 1.3A 2.1Ω 0.22Nm 17bit integroidulla ohjaimella. Ota meihin yhteyttä saadaksesi lisää erilaisia ​​integroituja servomoottorivaatimuksia!!!

Räätälöidyt vaatimukset:

• Erilainen akselin ja iskunpituus

• Erityinen pähkinämuotoilu

• Korkeampi IP-suojaus

Sähköiset tiedot:

• Tyyppi: Nema17 ulkoinen johtoruuvi lineaarinen askelmoottori sisäänrakennetulla ohjaimella

• Mallin nimi: BFISS42-C01A

• Vaihe: 2

• Askelkulma: 1,8 astetta

• Jännite: 2,73V

• Virta: 1,3A

• Vastus: 2,1Ω±10% (20 ℃)

• Induktanssi:  2,5mH±20% (1kHz 1V RMS)

• Vääntömomentti: 0,22 Nm (31,15 oz.in)

• Enkooderi: 1000ppr / 17Bit

• Ohjausmenetelmä: CANopen (RS485, CANopen valinnainen)

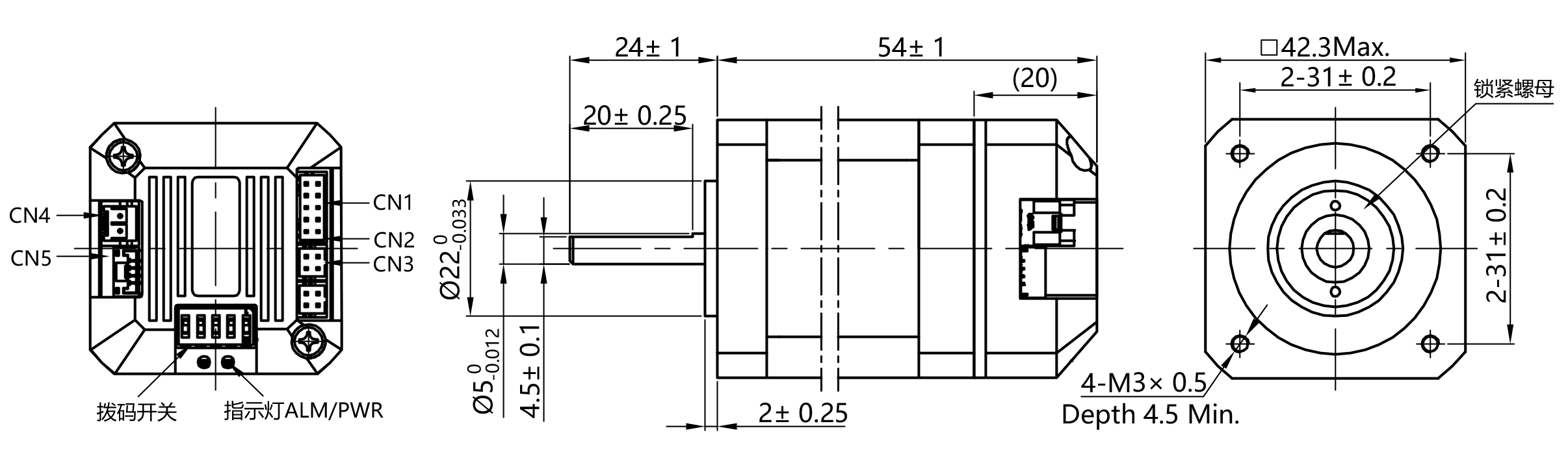

Fyysiset tiedot:

• Kehyksen koko: Nema 17 (42 x 42 mm)

• Rungon pituus: 54 mm

• Akselin halkaisija: 5 mm

• Akselin pituus: 24mm

• Akselin halkaisija: Tr5, Tr6, Tr8, Tr10

• Akselityyppi: T-tyyppinen ulkoinen johtoruuvi




Integroitujen lineaaristen askelservomoottorien ominaisuudet:

• Cortex-M4-ydin korkean suorituskyvyn 32-bittinen mikroohjain

• Suurin pulssivastetaajuus voi olla 200 kHz


• Sisäänrakennettu suojatoiminto, joka varmistaa tehokkaasti laitteen turvallisen käytön


• Älykäs virransäätö vähentää tärinää, melua ja lämmöntuotantoa

• Matala sisäresistanssi MOS vähentää lämmitystä 30 % tavallisiin tuotteisiin verrattuna

• Jännitealue: DC12V-36V

• Integroitu rakenne integroidulla käyttömoottorilla, helppo asennus, pieni koko ja yksinkertainen johdotus

• Varustettu käänteisen kytkentätoiminnolla


Viestintätapa:

• Pulssin tyyppi

• RS485 MOdbus RTU verkkotyyppi

• CANopen verkkotyyppi





Suojaustaso:

Vedenpitävä tyyppi: IP30, IP54, IP65, valinnainen

42 mm:n integroidut lineaariset askelservomoottorit Käyttö:

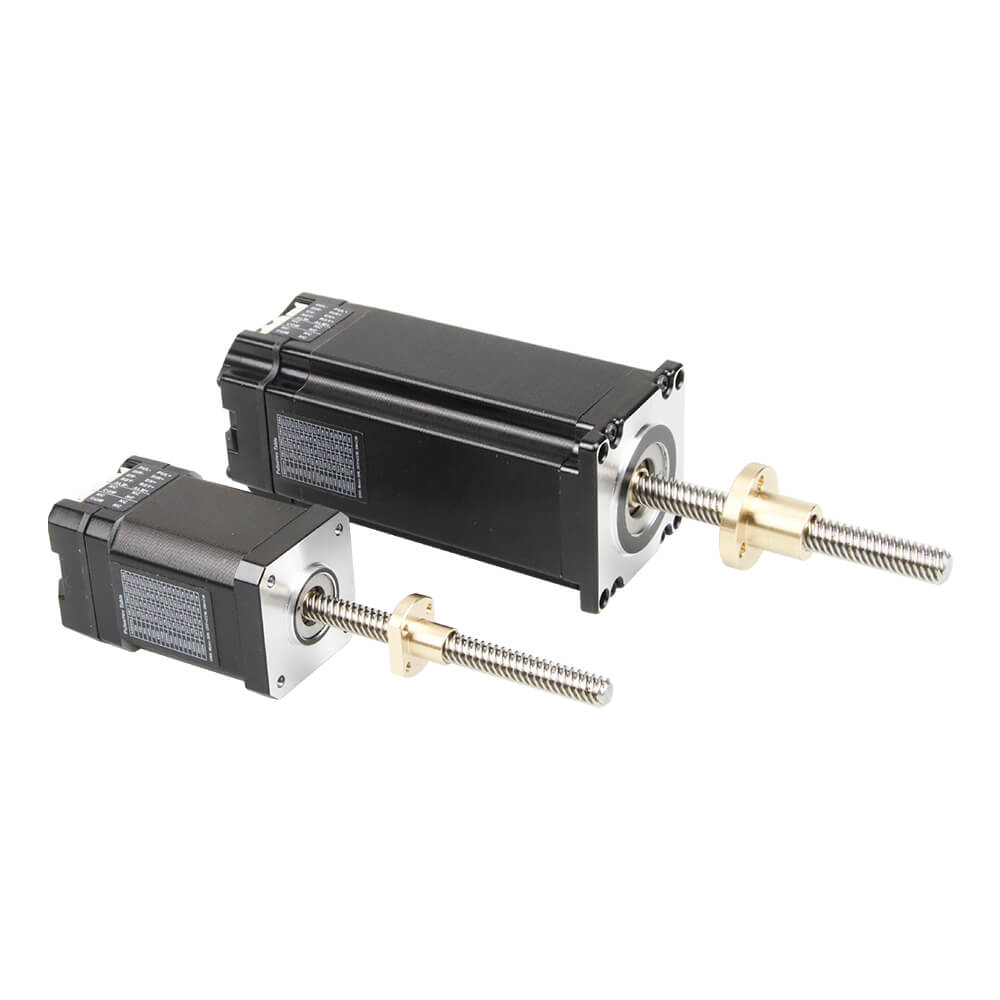

BesFoc integroitu askelmoottori lineaarinen toimilaite on saatavana non-captive, ulkoinen lineaarinen ja captive vaihtoehdot. Captive ja ulkoinen lineaarinen ovat myös saatavilla integroidulla sisäänrakennetulla ohjaimella tai ohjaimella.

Niitä on saatavana useilla eri resoluutioilla x mm/kierros - y mm/kierros. Vakiokokoonpanojemme lisäksi voimme räätälöidä tämän askelmoottorin lineaaritoimilaitteen vastaamaan erityisiä sovellusvaatimuksiasi. Valikoimasta on kuusi kokoa 20 mm:stä 86 mm:n nelikulmaiseen laippaan NEMA8, NEMA11, NEMA17, NEMA23 ja NEMA34.

Tyypillinen sovellus:

• Tarkka ja nopea paikannus

• XY taulukot

• Optiset skannauslaitteet

• Mekaaniset tai akustiset mittaukset

• Lääketieteelliset venttiili- ja pumppulaitteet

• Puolijohteiden käsittely

• Teolliset moniakseliset koneet

• Paperinkäsittely

• Elintarvikkeiden jalostus
