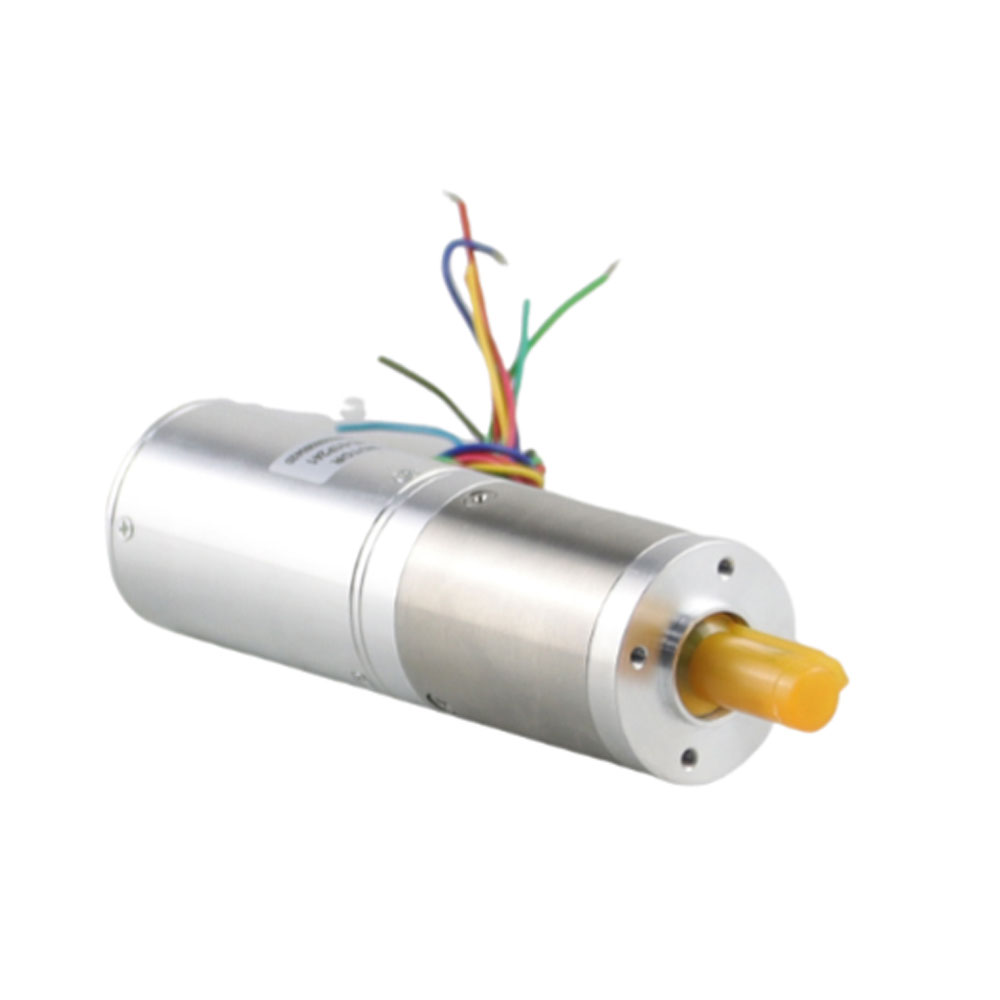

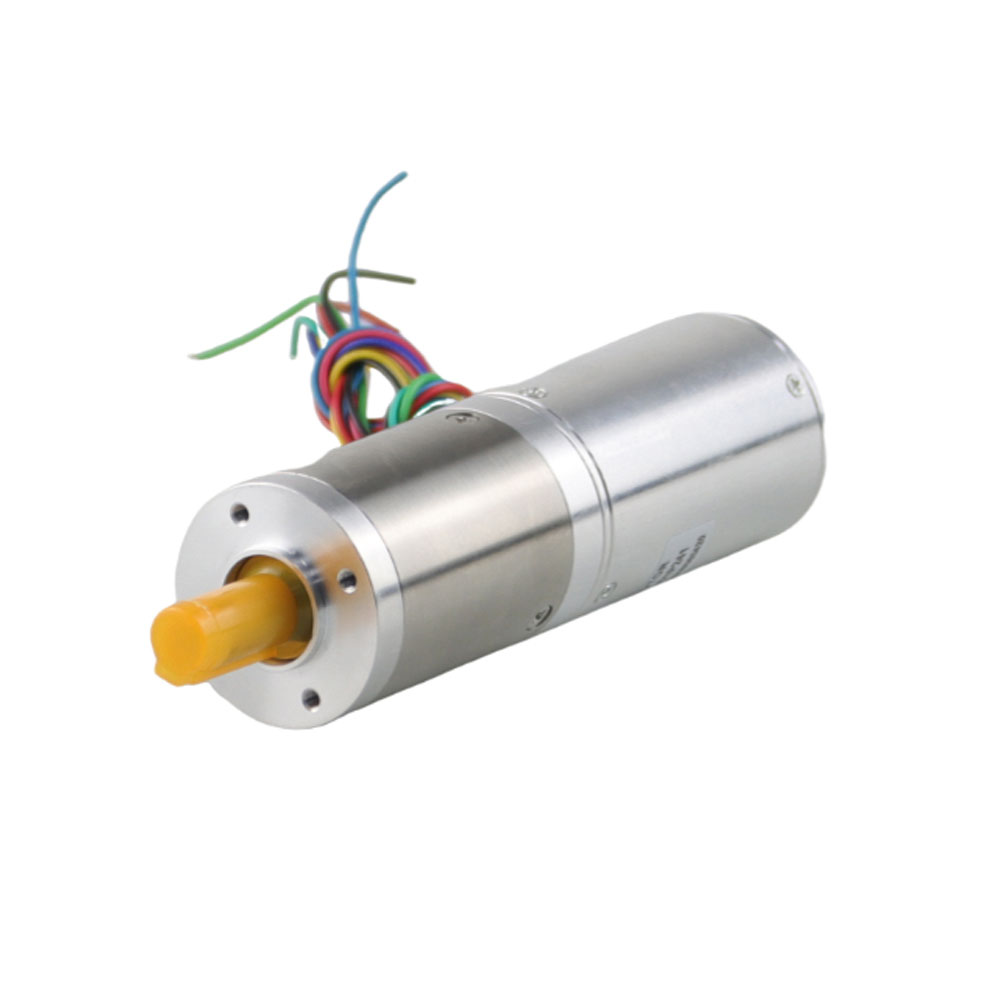

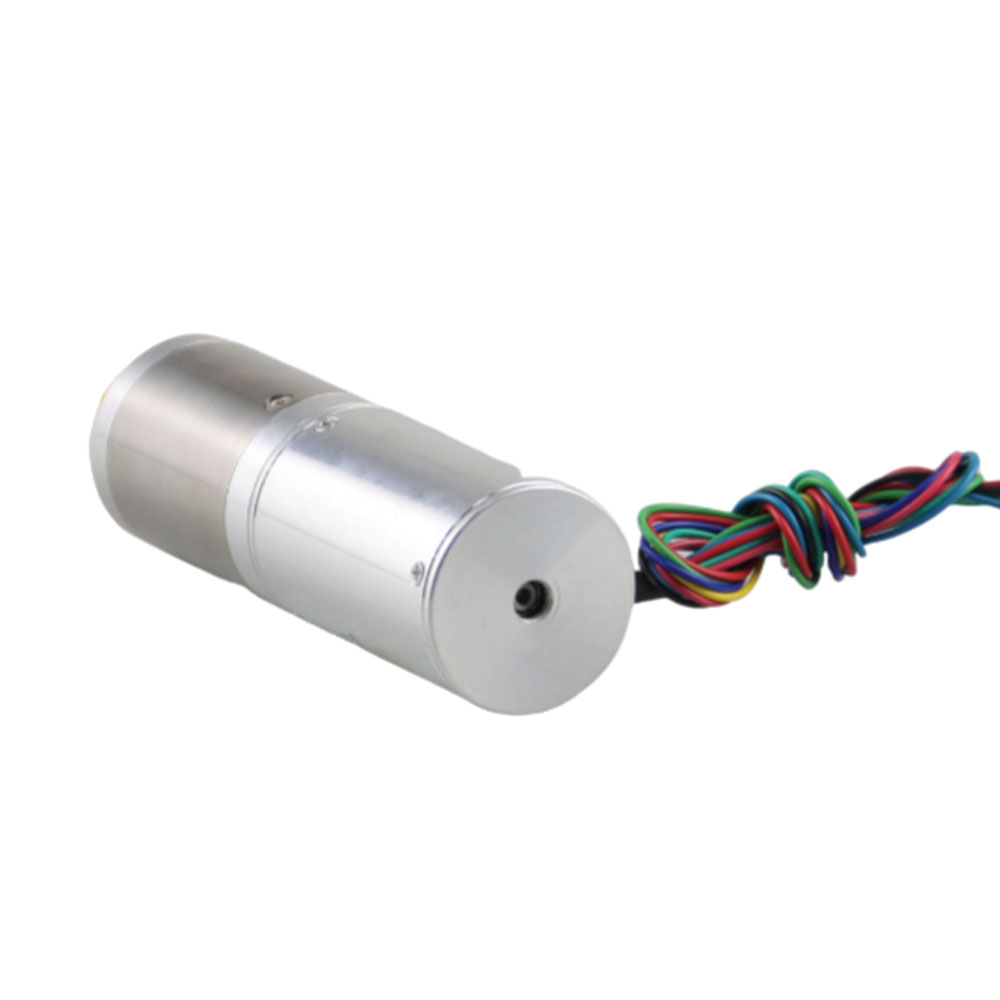

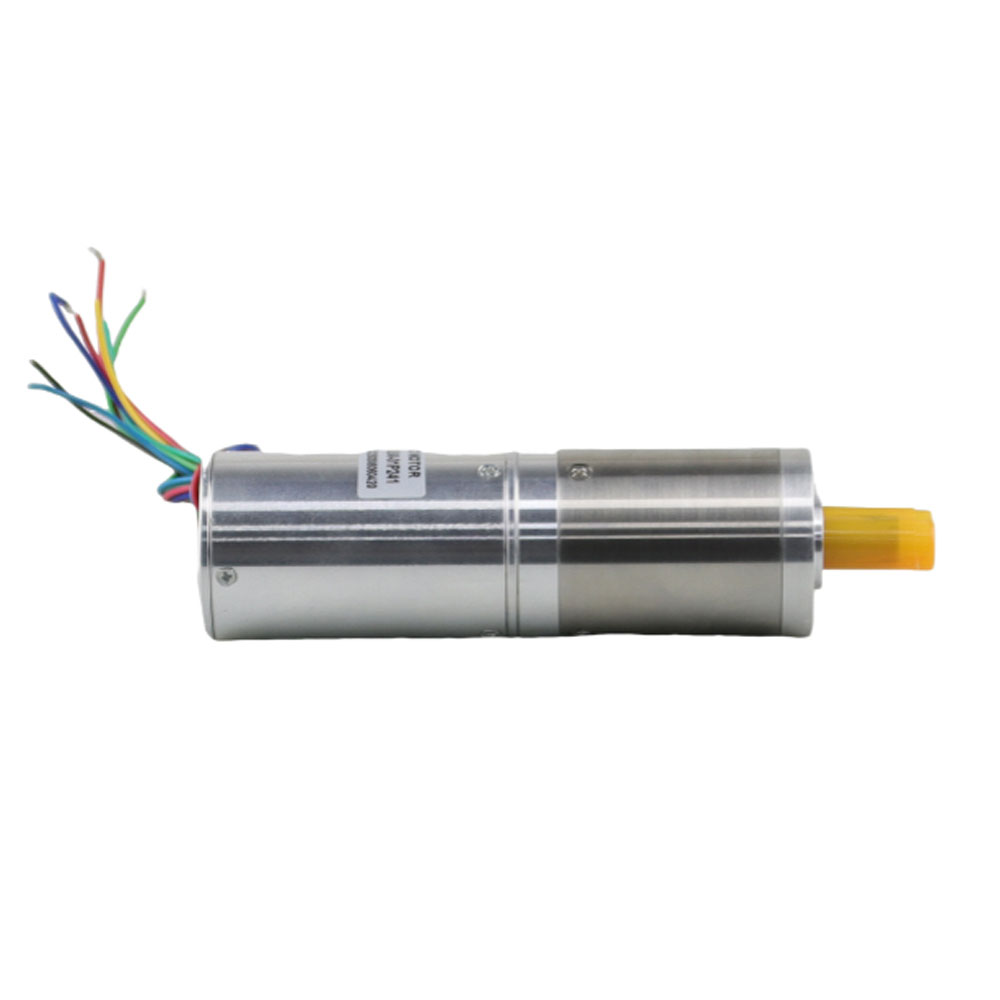

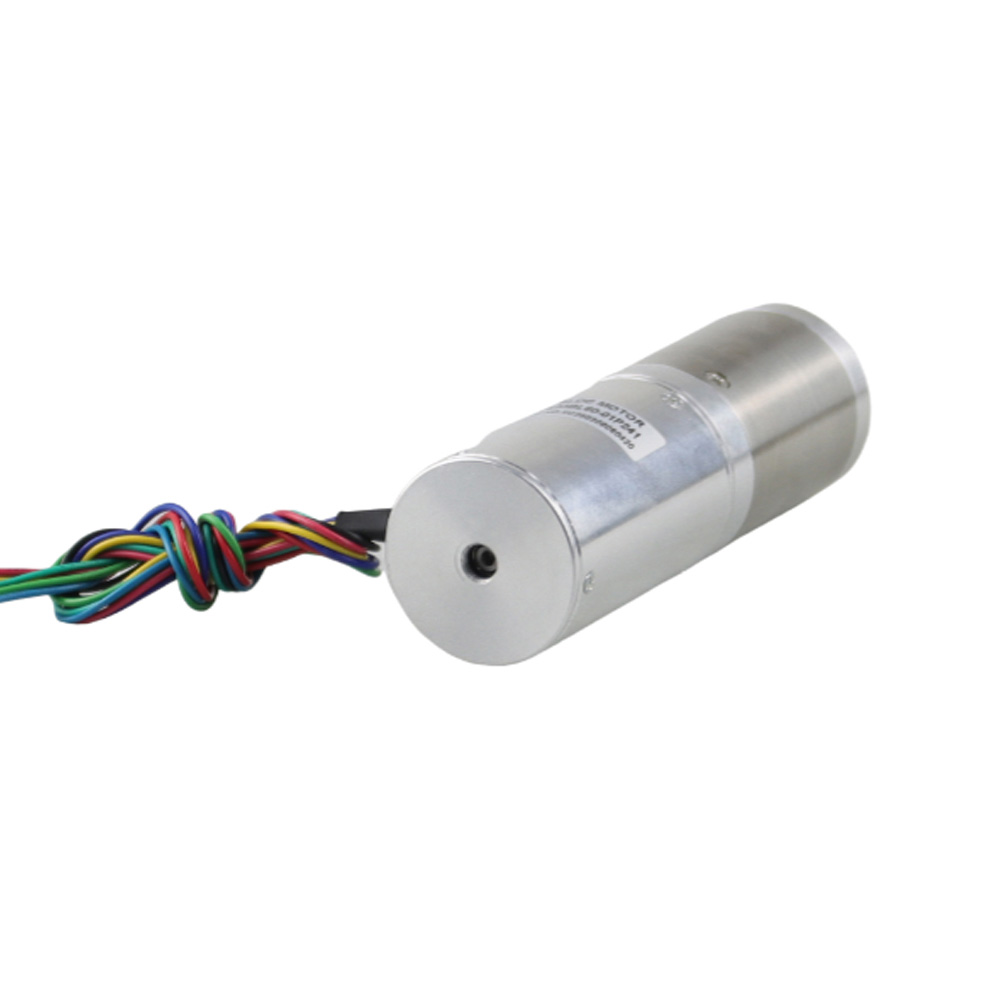

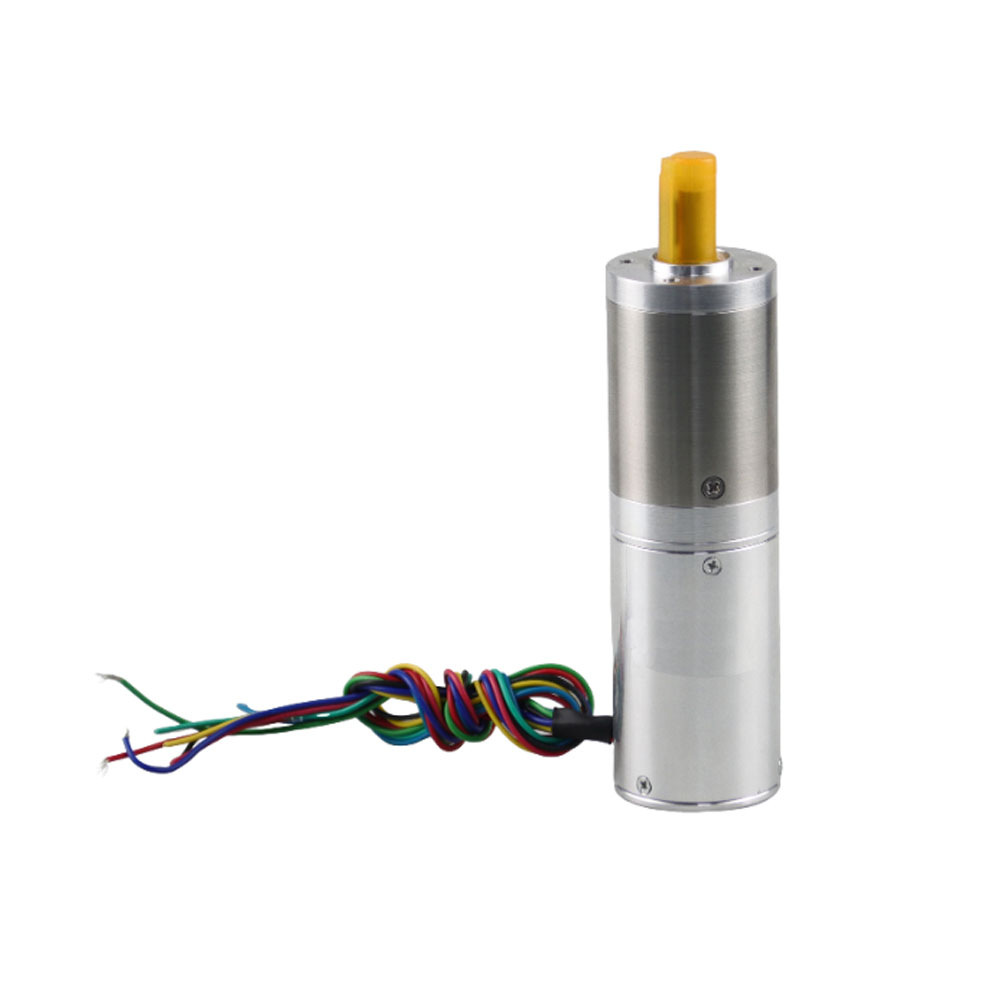

BF33BL80-48 vaihdettu BLDC-moottori
Besfoc
4 napaa
48V
10 kpl
Yleiset tiedot |
|
| Tuote | Erittely |
| Käämityksen tyyppi | Tähti |
| Hall-efektikulma | 120 asteen sähkökulma |
| Akseli loppu | 0,025 mm |
| Radial play | 0,02 mm @ 450 g |
| Lopeta toisto | 0,08 mm @ 450 g |
| Max radiaalinen voima | 10N@10mm laipasta |
| Max. aksiaalinen voima | 2N |
| Eristysluokka | Luokka B |
| Dielektrinen lujuus | 600VAC/1S |
| Eristysvastus | 100MΩ Min., 500VDC |
| Sähköiset tiedot | ||
| Malli | / |
JK33BL80-48 |
| Vaihe | / | 3 |
| puolalaiset | / | 4 |
| Nimellisjännite | vdc | 24 |
| Nimellisnopeus | rpm |
10000 |
| Nimellisvääntömomentti | mN.m | 40 |
| Huippuvääntömomentti | mN.m |
120 |
| Nimellisteho | W | 40 |
| Toimiva vääntömomentti | mN.m | 48 |
| Huippuvirta | A | 2.9 |
| Johdon vastus | ohmia @ 20 ℃ | 2.3 |
| Takana EMF | Vrms/Krpm |
3.1 |
| Vääntömomentti vakio | mN.m/A | 41.8 |
| Roottorin inertia | g.cm2 | 23.55 |
| Rungon pituus | mm | 80 |
| Paino | kg | 0.2 |
| Anturi | / | Kulta hyvin |
| Eristysluokka | / | B |
| Eristysluokka | / | IP30 |
| Varastointilämpötila | ℃ | -25～+70 ℃ |
| Käyttölämpötila | ℃ | -15～+50 ℃ |
| Toimiva kosteus | RH | 85 % RH tai vähemmän (ei kondensaatiota) ≤ 85 % RH |
| Työympäristö | / | Ulkona (ei suoraa auringonvaloa), ei syövyttävää kaasua, ei syttyvää kaasua, ei öljysumua, ei pölyä |
| Korkeus | m | 1000 metriä tai vähemmän |
| Bldc Motorsin johdot | Hall-anturin johdot | ||||||
| U | V | W | +5VDC |
GND | Hu |
Hv | Hw |
| Keltainen | Vihreä | Sininen | Punainen | Musta | Yello |
Vihreä | Sininen |
Avaimen akseli
