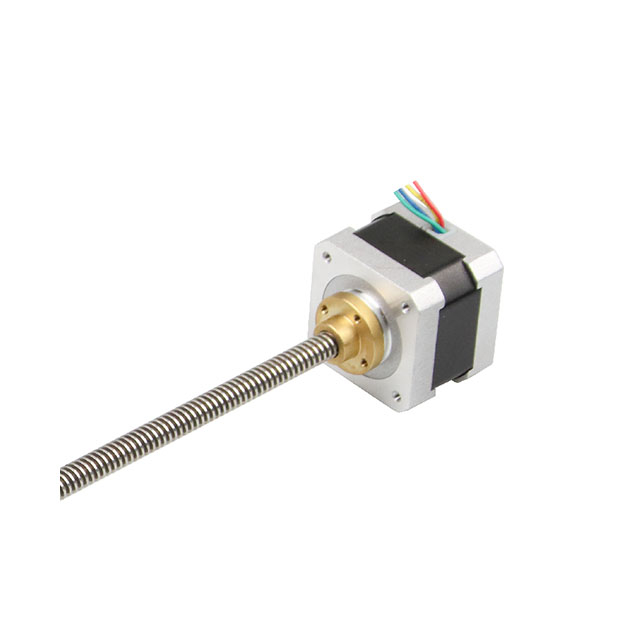

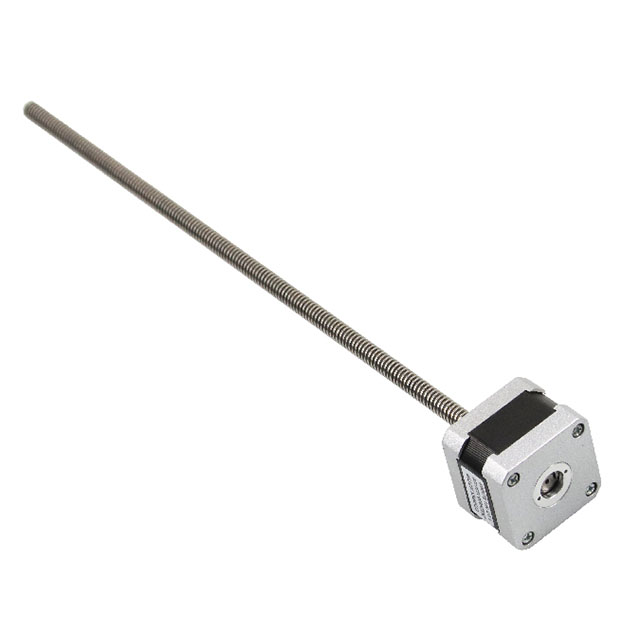

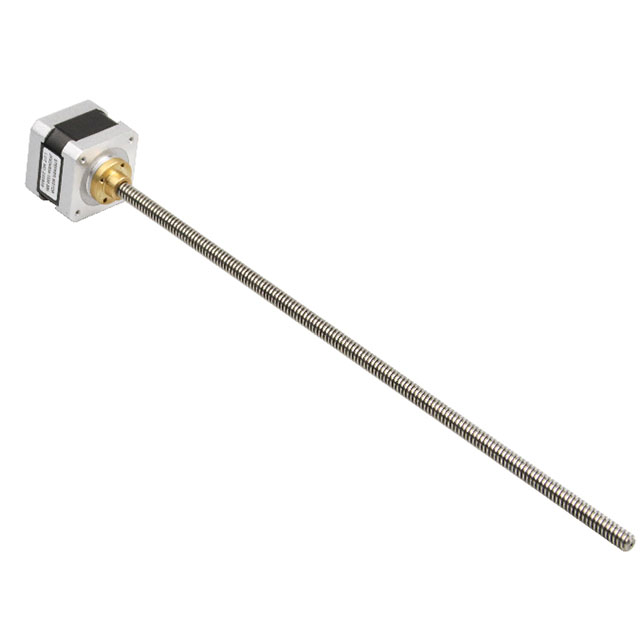

Tuiste / Produkte sentrum / Lineêre steppermotor / Eksterne T-tipe lineêre trapmotor / NEMA 14 BF35HST34-1004 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,14 nm (19,83oz.in) 35x35x34mm 1,0A 4 drade

NEMA 14 BF35HST28-0504 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,1 nm (14,16oz.in) 35x35x28mm 0,5a 4 drade

NEMA 14 BF35HST34-1004 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,14 nm (19,83oz.in) 35x35x34mm 1,0A 4 drade

Tipe: NEMA14 2fase eksterne loodskroefstapmotor

Huidig: 1.0a

Weerstand: 2,7Ω

Gegradeerde wringkrag: 14n.cm (19.83oz.in)

Model:
BF35HST34-1004
Handelsmerk:
Besfoc
STEPER MOTOR SINKE:
Lineêre motors
Loodskroef soorte:
Eksterne T-tipe lineêr
Stepper Motorgrootte:
NEMA14 (35 mm)
Aantal leidrade:
4 dogters
Fase:
2 fase
Staphoek:
1,8 °
MOQ:
10 stuks


Beskikbaarheid:



Navraag doen

BESFOC NEMA 14 Eksterne loodskroefstapmotor (BF35HST34-1004) met staphoek 1.8DEG en grootte 35x35x34mm. Grootte van die skroefstaaf insluitend TR5, TR6 en TR8 . Dit het 4 drade, 1.0A, 2.7 Ω 4.3MH en met 'n wringkrag 14n.cm (19.83oz.in) . vir meer verskillende trapmotorsvereistes (soos ratkas, rem, enkodeerder of geïntegreerde motors), kontak ons asseblief !!!

Elektriese spesifikasies ：

Tipe: NEMA14 T-tipe loodskroefstapmotor
Modelnaam: BF35HST34-1004
Fase: 2
Staphoek: 1,8 grade
Huidig: 1.0a
Weerstand: 2,7Ω ± 0,1 (20 ℃)
Induktansie: 4,3 mh ± 20%(1 kHz 1v rms)
Hou wringkrag: 14n.cm (19.83oz.in)
Isolasieklas: B (130 °); 80K Max.
Opsionele onderdele: ratkas, enkodeerder, rem, geïntegreerde drywer ...

Fisiese spesifikasies:

Raamgrootte: NEMA 14 (35 x 35 mm)
Liggaamslengte: 34 mm
Asdiameter: TR5, TR6, TR8
As tipe: T-tipe eksterne loodskroef

Drade verbinding:

A+	A-	B+	B-
Swart	Groen	Rooi	Blou

Vorige:

Volgende:

Verwante produkte

NEMA 23 BF57HST41-2804 Eksterne T-tipe lineêre trapmotor 1,8 graad 0,55 nm (77,89oz.in) 57x57x41mm 2,8a 4 drade

NEMA 23 BF57HST112-3004 Eksterne T-tipe lineêre trapmotor 1.8 graad 3n.m (424.84oz.in) 57x57x112mm 3.0a 4 drade

NEMA 23 BF57HST100-3004 Eksterne T-tipe lineêre trapmotor 1,8 graad 2,8nm (396.51oz.in) 57x57x100mm 3.0a 4 drade

NEMA 23 BF57HST82-3004 Eksterne T-tipe lineêre trapmotor 1.8 graad 2.1nm (297.38oz.in) 57x57x82mm 3.0a 4 drade

NEMA 23 BF57HST76-2804 Eksterne T-tipe lineêre trapmotor 1.8 graad 1.89nm (267.65oz.in) 57x57x76mm 2.8a 4 drade

NEMA 23 BF57HST56-2804 Eksterne T-tipe lineêre trapmotor 1,8 graad 1,2 nm (169.93oz.in) 57x57x56mm 2.8a 4 drade

NEMA 23 BF57HST51-2804 Eksterne T-tipe lineêre trapmotor 1.8 graad 1n.m (141.61oz.in) 57x57x51mm 2.8a 4 drade

NEMA 23 BF57HST41-2804 Eksterne T-tipe lineêre trapmotor 1,8 graad 0,55 nm (77,89oz.in) 57x57x41mm 2,8a 4 drade

NEMA 17 BF42HST60-1704 Eksterne T-tipe lineêre trapmotor 1.8 graad 73NCm (103.38oz.in) 42x42x60mm 1.7a 4 drade

NEMA 17 lineêre trapmotor vir 3D -drukker

NEMA 17 BF42HST48-1684 Eksterne T-tipe lineêre trapmotor 1.8 graad 55NCM (77.89oz.in) 42x42x48mm 1.7a 4 drade

NEMA 17 BF42HST40-1704 Eksterne T-tipe lineêre trapmotor 1,8 graad 42ncm (59.48oz.in) 42x42x40mm 1.7a 4 drade

NEMA 17 BF42HST34-1334 Eksterne T-tipe lineêre trapmotor 1.8 graad 26ncm (36.82oz.in) 42x42x34mm 1.33a 4 drade

NEMA 14 BF35HST42-1004 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,2nm (28,32oz.in) 35x35x42mm 1.0a 4 drade

NEMA 14 BF35HST28-0504 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,1 nm (14,16oz.in) 35x35x28mm 0,5a 4 drade

NEMA 11 BF28HST51-0674 Eksterne T-tipe lineêre trapmotor 1.8 graad 12n.cm (16.99oz.in) 28x28x51mm 0.67a 4 drade

NEMA 11 BF28HST45-0674 Eksterne T-tipe lineêre trapmotor 1.8 graad 9n.cm (12.75oz.in) 28x28x45mm 0.67a 4 drade

NEMA 11 BF28HST32-0674 Eksterne T-tipe lineêre trapmotor 1.8 graad 6n.cm (8.50oz.in) 28x28x32mm 0.67a 4 drade

NEMA 8 BF20HST38-0604 Eksterne T-tipe lineêre trapmotor 1.8 graad 3n.cm (4.25oz.in) 20x20x38mm 0.6a 4 drade

NEMA 8 BF20HST30-0604 Eksterne T-tipe lineêre trapmotor 1,8 grade 1,8n.cm (2.55oz.in) 20x20x30mm 0.6a 4 drade

Fisiese spesifikasie
Raamgrootte	mm	NEMA 14 (35 x 35)
Uitsetas tipe	/	Eksterne T-tipe loodskroef lineêre steppermotor
As deursnee	mm	TR5, TR6, TR8
Aantal leidrade	/	4
LEIDE LENGTE	mm	300
Gewig	Kg	0.17

T-tipe loodskroefstaaf Fisiese spesifikasie
Skroef deursnee	Skroef lood	Skroefhof	Reis per stap	Skroef deursnee	Skroef lood	Skroefhof	Reis per stap
mm	mm	mm	mm	mm	mm	mm	mm
TR5	1	1	0.005	TR8	0.5	0.5	0.0025
TR5	2	1	0.01		2	2	0.01
TR6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Fisiese spesifikasie
Raamgrootte	mm	NEMA 14 (35 x 35)
Uitsetas tipe	/	Eksterne T-tipe loodskroef lineêre steppermotor
As deursnee	mm	TR5, TR6, TR8
Aantal leidrade	/	4
LEIDE LENGTE	mm	300
Gewig	Kg	0.17

T-tipe loodskroefstaaf Fisiese spesifikasie
Skroef deursnee	Skroef lood	Skroefhof	Reis per stap	Skroef deursnee	Skroef lood	Skroefhof	Reis per stap
mm	mm	mm	mm	mm	mm	mm	mm
TR5	1	1	0.005	TR8	0.5	0.5	0.0025
TR5	2	1	0.01		2	2	0.01
TR6	2	1	0.01		4	2	0.02
	4	1	0.02		8	2	0.04
	6	1	0.03		12	2	0.06
	12	2	0.06		20	2.5	0.1

Geïntegreerde servo -motors en lineêre mosies verskaffer

NEMA 14 BF35HST34-1004 Eksterne T-tipe lineêre trapmotor 1,8 grade 0,14 nm (19,83oz.in) 35x35x34mm 1,0A 4 drade

Elektriese spesifikasies ：

Fisiese spesifikasies:

Drade verbinding:

Elektriese spesifikasies ：

Fisiese spesifikasies:

Drade verbinding:

NEMA14 Eksterne T-tipe loodskroefstapmotor elektriese spesifikasie:

Lineêre trapmotor NEMA 14 Fisiese spesifikasie:

Balskroefstaaf Fisiese spesifikasie:

NEMA14 Eksterne T-tipe loodskroefstapmotor elektriese spesifikasie:

Lineêre trapmotor NEMA 14 Fisiese spesifikasie:

Balskroefstaaf Fisiese spesifikasie:

NEMA 14 Lineêre stepper -motorafmeting:

NEMA 14 Lineêre stepper -motorafmeting:

Hibriede trapmotor Opsionele onderdele ：

Aangepaste diens:

Hybrid Stepper Motor Customised Service:

Hibriede trapmotor Opsionele onderdele ：

Aangepaste diens:

Hybrid Stepper Motor Customised Service:

NEMA 14 Eksterne T-tipe lineêre steppermotoriese tekeninge:

Geskikte bestuurdershandleiding:

NEMA 14 Eksterne T-tipe lineêre steppermotoriese tekeninge:

Geskikte bestuurdershandleiding:

Verwante produkte

Elektriese spesifikasie
Produksoort	/	NEMA 14 Eksterne lineêre trapmotor
Modelnaam	/	BF35HST34-1004
Fase	fase	2
Staphoek	°	1.8
Stroom	N	1.0
Teenstand	Ω	2.7
Induktansie	MH	4.3
Gegradeerde wringkrag (NM)	N.cm	14
Hou wringkrag (oz.in)	oz.in	19.83
Bipolêr/unipolêr	/	Bipolêr
Isoleklas	/	B
Detent wringkrag	G.cm	100
Rotor traagheid	G.cm²	13
