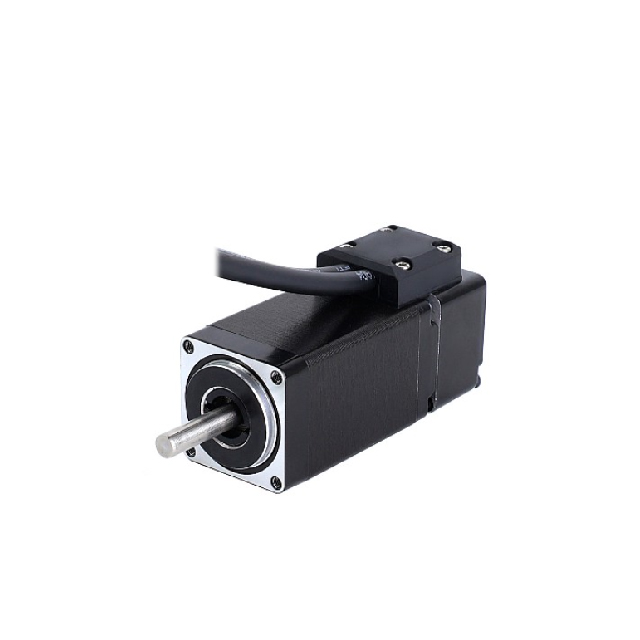

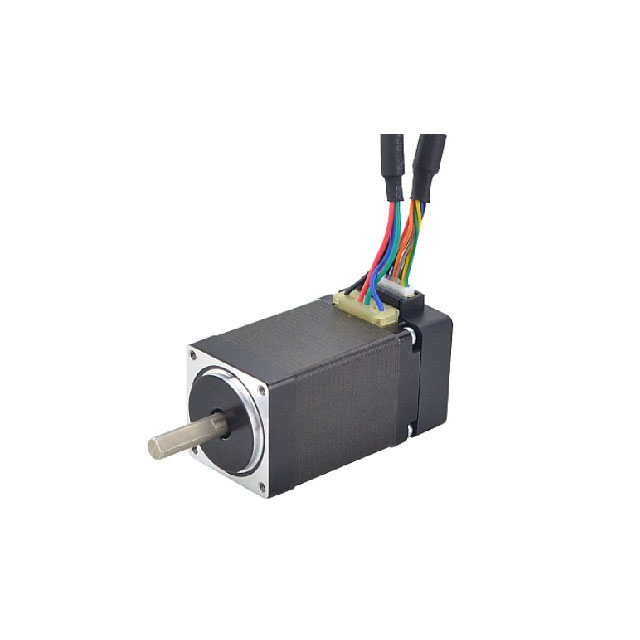

NEMA 11 BF28HSN012 ไฮบริด Bipolar ปิดวงดนตรีสเต็ปต็อก 1.8 องศา 12n.cm (16.99oz.in) 28x28x51mm 0.67a 4 สาย

ประเภท: NEMA11 2PHASE BIPOLAR CLOSED LOOP Stepper Motor

ปัจจุบัน: 0.67a

ความต้านทาน: 9.2Ω

แรงบิดที่ได้รับการจัดอันดับ: 12n.cm (16.99oz.in)

แบบอย่าง:
BF28HSN012
ยี่ห้อ:
คนขี้เกียจ
สเต็ปเปอร์มอเตอร์ชนิด:
มอเตอร์วนลูปปิด
ขนาดมอเตอร์ Stepper:
NEMA11 (28 มม.)
จำนวนโอกาสในการขาย:
4wires
ขั้นตอน:
2 เฟส
มุมขั้นตอน:
1.8 °
moq:
10 ชิ้น


ความพร้อม:



สอบถาม

SESFOC NEMA 11 bipolar 2 เฟสไฮบริดปิดลูปสเต็ปเปอร์มอเตอร์ (BF28HSN012) ด้วยมุมขั้นตอน 1.8DEG และขนาด 28x28x51 มม. มันมี 4 สาย, 0.67a, 9.2 Ω 7.2mh และด้วยแรงบิด 12n.cm (16.99oz.in) . สำหรับข้อกำหนดของมอเตอร์ Stepper ที่แตกต่างกันมากขึ้น (เช่นกระปุกเกียร์เบรกเข้ารหัสหรือมอเตอร์แบบบูรณาการ) โปรดติดต่อเรา !!!

ข้อมูลจำเพาะไฟฟ้า：

ประเภท: NEMA11 Bipolar Loop Stepper Motor
ชื่อรุ่น: BF28HSN012
เฟส: 2
มุมขั้นตอน: 1.8 องศา
ปัจจุบัน: 0.67a
ความต้านทาน: 9.2Ω± 0.1 (20 ℃)
การเหนี่ยวนำ: 7.2mh ± 20%(1KHz 1V RMS)
แรงบิดถือ: 12n.cm (16.99oz.in)
ระดับฉนวน: B (130 °); สูงสุด 80K
ชิ้นส่วนเสริม: กล่องเกียร์, encoder, เบรก, ไดรเวอร์แบบรวม ...

ข้อกำหนดทางกายภาพ:

ขนาดเฟรม: NEMA 11 (28 x 28 มม.)
ความยาวของร่างกาย: 51 มม.
เส้นผ่านศูนย์กลางเพลา: 5 มม.
ความยาวเพลา: 20 มม.

การเชื่อมต่อสายไฟ:

การเชื่อมต่อการเชื่อมต่อสายไฟสเต็ปมอเตอร์แบบปิด:

A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า

การเชื่อมต่อสายไฟเข้ารหัส:

แรงดันเอาต์พุต TTL	ZH-4 PIN No.
แรงดันไฟฟ้าเข้ารหัส (+5V)	2
เข้ารหัสแกรนด์ (0v)	3
ENCODER A+ FISH FISE	4
เอาต์พุตเฟส B+ ENCODER B+	1

NEMA11 สเต็ปมอเตอร์สเป็คสเปคสเปคไฟฟ้า:

ข้อกำหนดไฟฟ้า
ประเภทผลิตภัณฑ์	/	NEMA 11 Bipolar Stepper Motor พร้อม encoder
ชื่อนางแบบ	/	BF28HSN012
ขั้นตอน	ขั้นตอน	2
มุมก้าว		1.8
ปัจจุบัน	อัน	0.67
ความต้านทาน	Ω	9.2
การเหนี่ยวนำ	MH	7.2
แรงบิดที่ได้รับการจัดอันดับ (NM)	N.CM	12
แรงบิดถือ (Oz.in)	ออนซ์	16.99
สองขั้ว/unipolar	/	สองขั้ว
ชั้นฉนวน	/	ข
ความเฉื่อยของโรเตอร์	G.CM²	18

NEMA 11 Stepper Motor พร้อมข้อกำหนดทางกายภาพของ Encoder:

ข้อกำหนดทางกายภาพ
ขนาดเฟรม	มม.	NEMA 11 (28 x 28)
ประเภทเพลาเอาต์พุต	/	เพลากลม
เส้นผ่านศูนย์กลางเพลา	มม.	5
ความยาวเพลา	มม.	20
ความยาวของร่างกาย	มม.	51
เพลาเดี่ยว /เพลาคู่	/	เพลาเดี่ยว
จำนวนโอกาส	/	4
นำไปสู่ความยาว	มม.	300
น้ำหนัก	กิโลกรัม	0.2

การเชื่อมต่อสายไฟ:

การเชื่อมต่อสายไฟมอเตอร์
A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า
การเชื่อมต่อสายไฟเข้ารหัส
แรงดันเอาต์พุต TTL	ZH-4 PIN No.
แรงดันไฟฟ้าเข้ารหัส (+5V)	2
เข้ารหัสแกรนด์ (0v)	3
ENCODER A+ FISH FISE	4
เอาต์พุตเฟส B+ ENCODER B+	1
