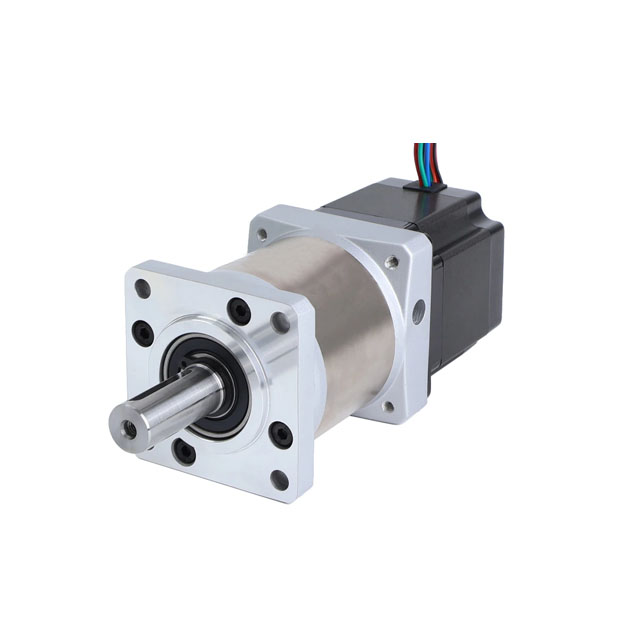

Nema 34 BF86HS155-6004 med BF-HPS90-LMB Series Hybrid Bipolär Stegmotor med hög precision planetväxellåda 4/5/7/10/16/20/25/28/35/40/50/70:1

Typ: Nema34 2-fas hybrid bipolär stegmotor med BF-HPS90-LMB Serise vanlig planetväxellåda

Ström: 6,0A

Motstånd: 0,68Ω

Nominellt vridmoment: 13N.m (1840.95oz.in)

  • BF86HS155-6004 med BF-HPS90-LMB-serien

  • BesFoc

  • Växellådsmotorer

  • Nema34 (86 mm)

  • 4 trådar

  • 2 fas

  • 1,8°

  • 10 st

Tillgänglighet:
Fråga

BesFoc Nema 34 bipolär hybridstegmotor med 86x86x155mm kroppslängd,  6,0A, 0,68 Ω 9mH och  med hållmoment 13N.m(1840.95oz.in) , integrerad en vanlig planetväxellåda på  4:1  / 5 :1  / 10 :1 / 10:1  / 10 :1 1 /  : 1 :1  / 25 :1  / 28 :1  / 35 :1  / 40 :1  / 50 :1  / 70 :1  utväxling. En bakre axel med diameter Φ14 mm med skruvhål på bakre gaveln finns tillgänglig. Det är en bra lösning för applikationer som har begränsat utrymme men som behöver låg hastighet och/eller högt vridmoment . För fler olika stegmotorkrav (som växellåda, broms, kodare eller integrerade motorer), vänligen kontakta oss!!!


Elektriska specifikationer:

  • Typ: Nema34 bipolär hybridstegmotor

  • Modellnamn: BF86HS155-6004

  • Fas: 2

  • Stegvinkel: 1,8 grader

  • Ström: 6,0A

  • Motstånd: 0,68 Ω±0,1 (20 ℃)

  • Induktans: 9mH±20%(1kHz 1V RMS)

  • Hållningsmoment: 13 N.cm ( 1840.95oz.in)

  • Isoleringsklass: B(130°); 80K Max.

  • Valfria delar: Växellåda, kodare, broms, integrerad drivrutin...

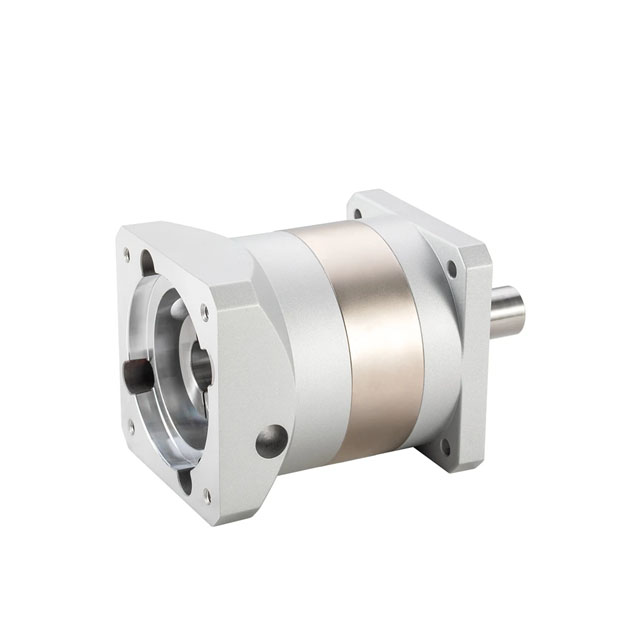

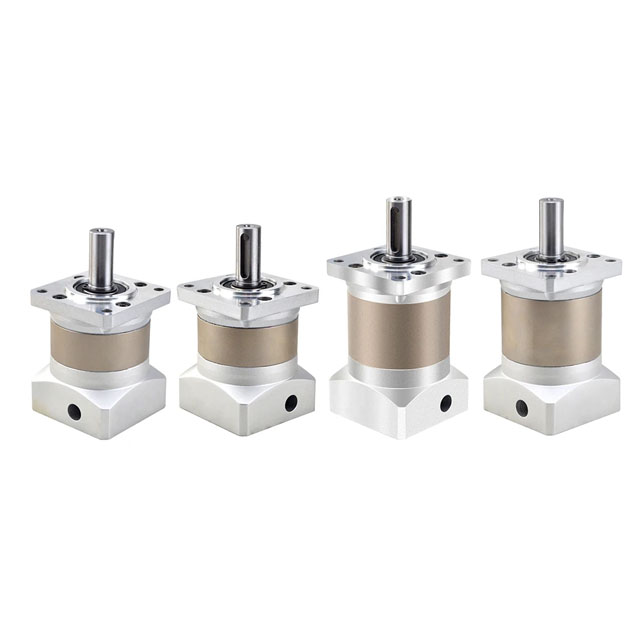

Specifikationer för växellådan:

  • Modell: BF-HPS90-LMB Series

  • Växellådstyp: Planetväxellåda med hög precision

  • Utväxling:  4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1

  • Effektivitet: 96 % / 94 %

  • Glapp: ≤10 bågmin - 15  bågmin

  • Nominellt vridmoment: 39N.m - 100N.m

  • Max vridmoment: 78N.m - 200N.m

  • Axel maximal axiell belastning: 800N

  • Axel Maximal radiell belastning: 1000N

  • Nominell ingångshastighet: 3000 rpm

  • Max ingångshastighet: 6000rpm

  • Genomsnittlig livslängd: 20 000h

  • Ljud: ≤55dB

  • Skyddsnivå: iP54


Fysiska specifikationer:

  • Ramstorlek: Nema 34 (86 x 86 mm)

  • Motorlängd: 155 mm

  • Växellådans längd: 150mm / 172,5mm

  • Växellådans axeldiameter: Φ20mm

  • Växellådans axellängd: 40mm

  • Växellådans nyckellängd: 30 mm

  • Motoraxeldiameter:  Φ14mm

  • Motoraxellängd: 32mm

  • Antal potentiella kunder: 4

  • Ledningslängd: 300 mm

  • BF-HPS90-L1MB  Vikt: 2,9 kg

  • BF-HPS90-L2MB  Vikt: 3,7 kg


Ledningsanslutning:

A+
 A- B+ B-
Svart Grön Röd Blå


Nema 34 stegmotor elektrisk specifikation:

Elektrisk specifikation
Produkttyp
 / Nema 34 bipolär hybridstegmotor
Modellnamn / BF86HS155-6004
Fas fas 2
Stegvinkel ° 1.8
Nuvarande A 6.0
Motstånd Ω 0.68
Induktans mH 9
Nominellt vridmoment (Nm) Nm 13
Hållande vridmoment (oz.in) oz.in 1840.95
Bipolär/unipolär / Bipolär
Isoleringsklass / B
Spärrmoment g.cm 3600
Rotor tröghet g.cm2 4000


BF-HPS90-L1MB  Planetväxellåda med hög precision:

Modell / BF-HPS90-L1MB
Utväxlingsförhållande / 4 5 7 10
Gear tåg / 1
Växellådans längd mm 150
Nominellt vridmoment Nm 80 90 60 39
Sundden Stop Torque Nm 160 180 120 78
Tillbaka Lash arcmin ≤10 bågmin
Effektivitet % 96
Lämplig motordimension mm Φ14-40 / Φ73-3 / F69.6-M5
Nominell ingångshastighet Rpm 3000
Max ingångshastighet Rpm 6000
Genomsnittlig livslängd h 20000
Axial kraft N 800
Radiell kraft N 1000
Buller dB ≤55
Skyddsnivå IP IP54
Arbetstemp. ℃ -20 till +150
Utgående axeltyp / Nyckelaxeltyp


BF-HPS90-L1MB  Planetväxellåda med hög precision:

Modell / BF-HPS90-L2MB
Utväxlingsförhållande / 16 20 25 28 35 40 50 70
Gear tåg / 2
Växellådans längd mm 172.5
Nominellt vridmoment Nm 90 90 100 90 100 90 100 70
Sundden Stop Torque Nm 180 180 200 180 200 180 200 140
Tillbaka Lash arcmin ≤15 bågmin
Effektivitet % 94
Lämplig motordimension mm Φ14-40 / Φ73-3 / F69.6-M5
Nominell ingångshastighet Rpm 3000
Max ingångshastighet Rpm 6000
Genomsnittlig livslängd h 20000
Axial kraft N 800
Radiell kraft N 1000
Buller dB ≤55
Skyddsnivå IP IP54
Arbetstemp. ℃ -20 till +150
Utgående axeltyp / Nyckelaxeltyp


Nema 34 fysiska specifikationer:

Fysisk specifikation
Ramstorlek mm Nema 34 (86 x 86)
Motoraxeltyp / Runt skaft
Motoraxeldiameter mm 14
Motoraxellängd mm

32
Motorkroppens längd
 mm 155
Växellådans längd mm 150/172,5
Typ av växellåda / Nyckelaxeltyp
Växellådans axeldiameter mm 20
Växellådans axellängd mm 40
Antal leads / 4
Ledningslängd mm 300
Vikt kg 2,9 / 3,7


Nema 34 Stegmotor Dimension:

nema 34 stegmotor dimension


Nema 34 BF-HPS90-LMB Series planetväxellåda Dimension:

nema 34 planetväxellåda

nema 34 planetväxellådor




Hybrid stegmotor tillvalsdelar:

Kontaktdon, växellåda, kodare, broms, integrerad drivrutin...


Anpassad service:

步进电机金属带轮

Metall remskivor

步进电机塑料带轮

Remskiva i plast

步进电机齿轮

Redskap

步进电机定制

Axeltapp

步进电机厂家

Gängat skaft

步进电机直销

Panelfäste


步进电机工厂直销

Ihåligt skaft

步进电机厂家直销

Gängat skaft

步进电机促销

Panelfäste

步进电机工厂

Enkel lägenhet

步进电机批发

Dubbel lägenhet

步进电机直销厂家

Nyckelskaft


Hybrid stegmotor anpassad service:

stegmotortillverkare

Kablar

42mm växellåda stegmotortillverkare

Flänsar

86mm stegmotortillverkare

Axel

Kina stegmotortillverkare

Blyskruvstång

oem hybrid stegmotortillverkare

Kodare


stegmotor Kina tillverkare

Bromsar

stegmotortillverkare i Kina

Växellådor

tillverkare av stegmotordrivrutiner

Motorsatser

3D-stegmotortillverkare

Integrerade drivrutiner

12v stegmotortillverkare

Mer anpassad


2D Nema 34 Planetary Gearbox Ritningar:

BF-HPS90-L2MB Nema 34 Planetväxellåda Dimension.pdf

BF-HPS90-L1MB Nema 34 Planetväxellåda Dimension.pdf

2D Nema 34 bipolär stegmotorritningar:

BF86HS155-4208 Nema 34 Standard Stegmotor.pdf

BF86HS155-6004 Nema 34 Standard Stegmotor.pdf
