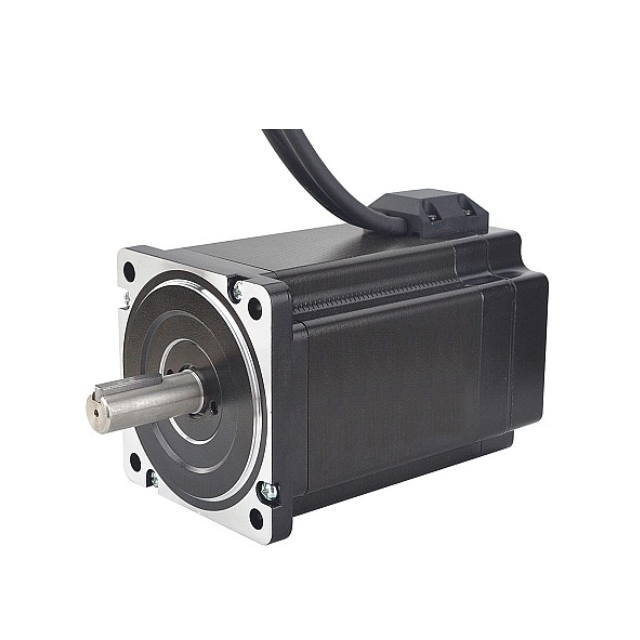

Нема 34 БФ86ХСН85 Хибридни биполарни корачни мотор са затвореном петљом 1,8 степени 8,5 Нм (1023,70 оз.ин) 86к86к115мм 6.0А 4 жице

БесФоц Нема 34 биполарни хибридни корачни мотор затворене петље (БФ86ХСН85) са углом корака 1,8 степени и величином  86к86к115мм. Има 4 жице, 6.0А, 0.36 Ω 3.8мХ и  са обртним моментом 8.5Нм (1027.70оз.ин) . За више различитих захтева за корачним моторима (као што су мењач, кочница, енкодер или интегрисани мотори), контактирајте нас!!!

Електричне спецификације:

• Тип: Нема34 биполарни хибридни корачни мотор затворене петље

• Назив модела: БФ86ХСН85

• Фаза: 2

• Угао корака: 1,8 степени

• Струја: 6.0А

• Отпор: 0,36 Ω±0,1 (20 ℃)

• Индуктивност: 3,8мХ±20% (1кХз 1В РМС)

• Обртни момент: 8,5 Нцм ( 1027.70оз.ин)

• Класа изолације: Б(130°); 80К Мак.

• Опциони делови: мењач, енкодер, кочница, интегрисани�драјвер...





Физичке спецификације:

• Величина рама: Нема 34 (86 к 86мм)

• Дужина тела: 115 мм

• Пречник осовине: 12 мм

• Дужина осовине: 32 мм





Веза жица:

Веза жица са корачним мотором затворене петље:

А+	А-	Б+	Б-
Црно	Зелена	Црвени	Плава

Веза жица енкодера:

ЕА+	Енкодер А+ фазни улаз	Црно
ЕА-	Енкодер А- фазни улаз	Плава
ЕБ+	Енкодер Б+ фазни улаз	Жута
ЕБ-	Енкодер Б- фазни улаз	Зелена
Вцц	Напон кодера (+5В)	Црвени
ЕГНД	Енцодер Гранд (0В)	Бела
