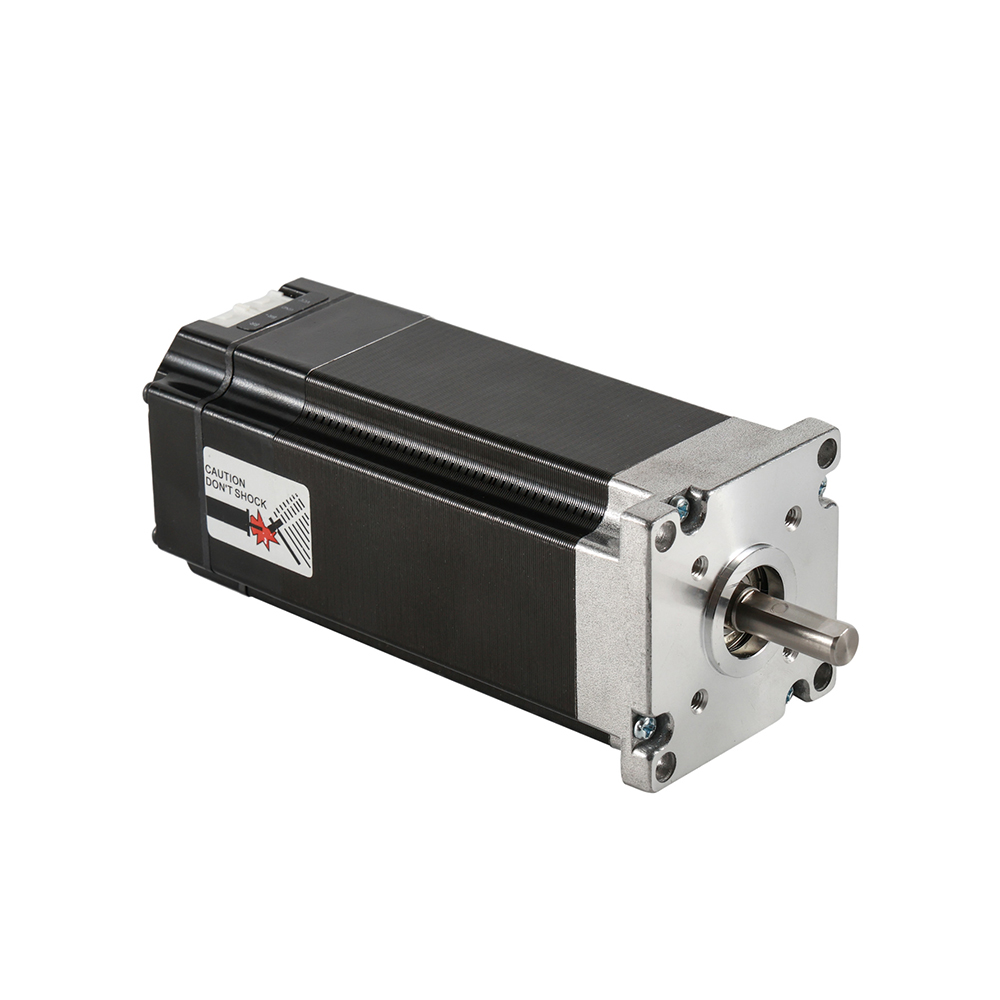

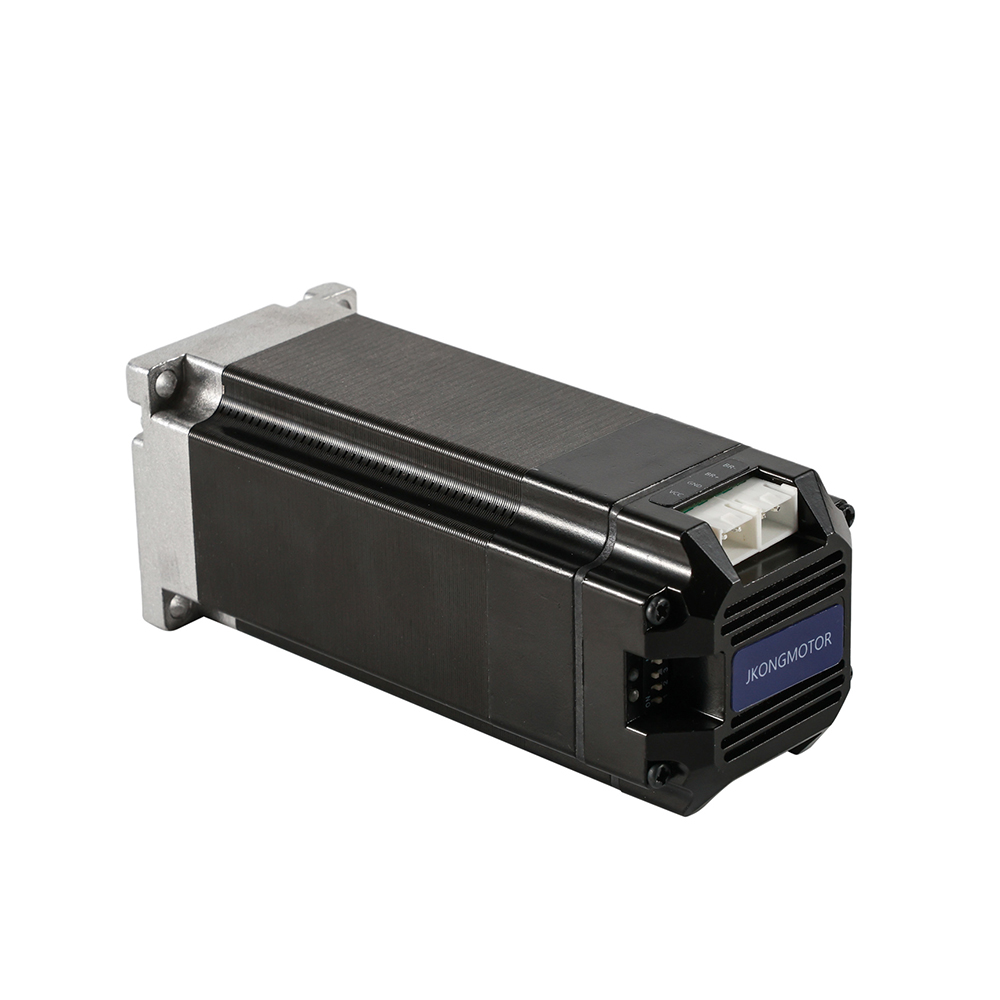

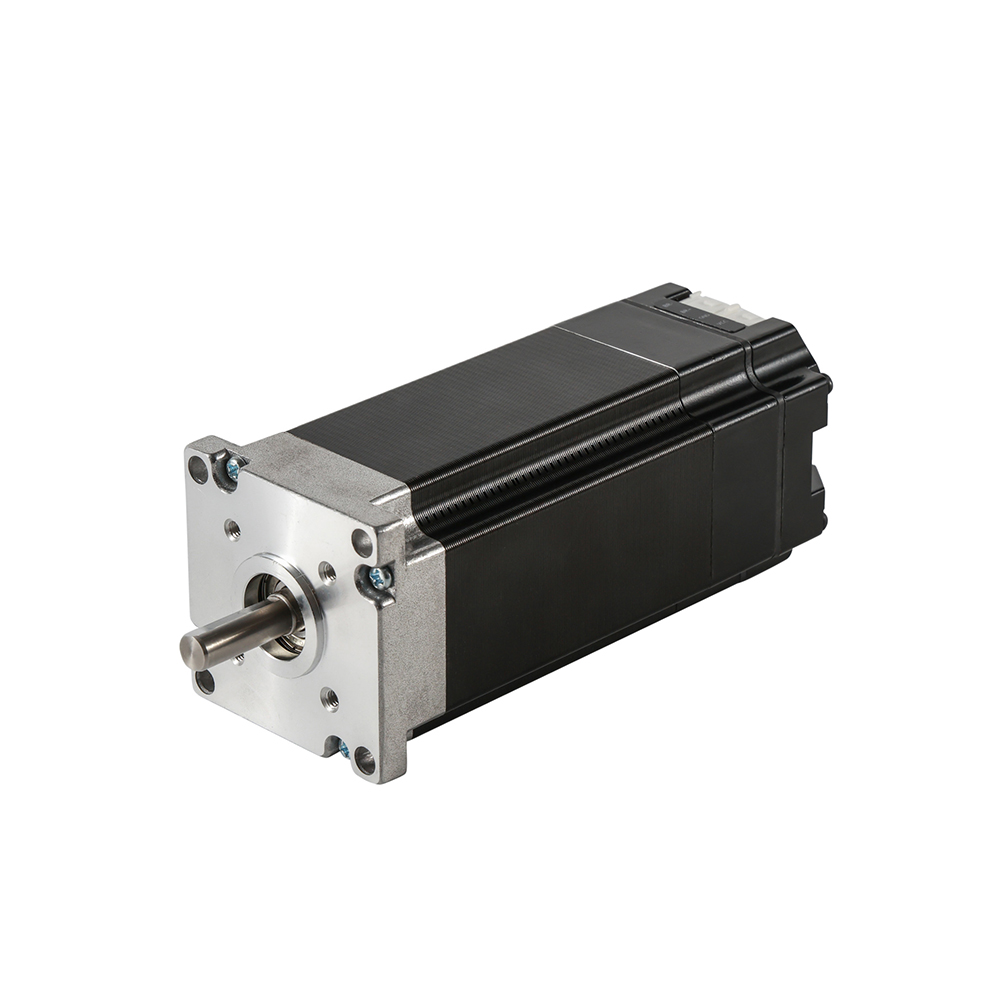

NEMA 23 BFIDS57-P01A Біріктірілген щеткасыз DC Servo Servo Motor 57x57x101mm Импульсті басқару

NEMA 23 BFIDS57-P01A Біріктірілген щеткасыз DC Servo Servo Motor 57x57x101mm Импульсті басқару

Түрі: біріктірілген щеткасыз DC Servo Motor

Поляктар: 8Poles

Бағаланған қуат: 100w

Номиналды жылдамдық: 3000 ± 10% RPM

Номиналды ток: 4А

Номиналды момент: 0,3нм (42.48oz.in)

Кодтаушы: 17bit абсолютті кодтаушы

Үлгі:
Bfids57-p01a
Бренд:
Бенфок
Біріктірілген щеткасыз серво мотор мөлшері:
Nema23-57mm
Фаза:
3 фаза
Номиналды кернеу:
24V, 36V
Байланыс әдістері:
Импульстік түрі


Қол жетімділігі:



Сұрау

Besfoc NEMA 23 BFIDS57-P01A 57x57x101mm Интегралды щеткаларсыз DC Pulse Control Motor Motor Motor Most 100w 24V / 36V 3000RPM 0,3BREPN 0,3BER 0,3 млрд. Әр түрлі интеграцияланған серво моторына қойылатын талаптар үшін бізге хабарласыңыз !!!

Электрлік сипаттамалары:

Модель атауы: bfids57-p01a
Фаза: 3
Поляктар: 8
Бағаланған қуат: 100w
Номиналды кернеу: 24V / 36V
Номиналды жылдамдық: 3000 ± 10% RPM
Номиналды ток: 4А
Номиналды момент: 0,3нм (42.48oz.in)
Кодтаушы: 17BIT
Бақылау әдісі: импульс (RS485, CANOPEN қосымша)

Физикалық ерекшеліктер:

Жақтау мөлшері: NEMA 23 (57x57MM)
Дене ұзындығы: 101 мм
Білік диаметрі: 8 мм
Біліктің ұзындығы: 25 мм

Біріктірілген щеткасыз DC Servo Motors ерекшеліктері:

Жаңа 32 биттік M4 + өзегін алу 120 м немесе 240 м негізгі жиілігі
Жоғары жылдамдықпен және жоғары жылдамдықпен, жоғары жылдамдықпен және дәлдігі бар тұрақты моменттік сипаттамалар
Тежегіш интерфейсімен жабдықталған, электромеханикалық тежеу жүйесінің зақымдалуын болдырмайды
Кең жылдамдық диапазоны, температурасы төмен және жоғары тиімділік
Біріктірілген мотор және жетек, ықшам өлшем, қарапайым сымдар және мотормен жақсы үйлесімділік
Шамадан тыс кернеумен, кернеумен, температура, дифференциалды қорғау функцияларымен жабдықталған
Абсолютті кодтаушы 17 биттік біртұтас режимді теңшеңіз

Байланыс әдісі:

Импульстік түрі
RS485 Modbus RTU желісінің түрі
Желінің типі

Қорғау деңгейі:

Су өткізбейтін түрі: IP30, IP54, IP65, міндетті емес

57 мм біріктірілген щеткасыз DC Servo Motors пайдалану:

Медициналық жабдықтар, логистика, өндірістік, өнеркәсіптік автомат, тоқыма машиналары, лазер, сурет, дәстүрлі қытай медицинасы ингредиенттік өнеркәсіп және т.б.

Электрлік сипаттама
Өнім түрі	/	NEMA 23 23 Біріктірілген щеткасыз DC қозғалтқышы
Үлгі атауы	/	Bfids57-p01a
Фаза	/	3
Тіректер	/	8
Күш	Дүние	100
Номиналды кернеу	V	24/36
Номиналды ток	А	4
Жүктеме жоқ ток	А	0.5
Номиналды жылдамдық	Айдау	3000 ± 10%
Жүктеме жылдамдығы жоқ	Айдау	4000 ± 10%
Номиналды момент	Л	0.3
Жалпы биіктік	мм	101
Кодтаушы	/	Шолшылық
Артқа EMF тұрақты	V / krpm	9
Момент тұрақты	Nm / a	0.0859
Ротор инерциясы	g.cm²	214
Оқшаулау класы	/	Б

Драйвердің біріктірілген сипаттамасы:

Жүргізуші параметрлері	Мин	Бағамдық	Еңбек
Кіріс кернеуі (v)	16	24	48
Логикалық кіріс кернеуі (v)	5	5	24
Логикалық енгізу тогы (MA)	10	10	50
Импульстің жиілігі (кГц)			200

36V щеткасыз қозғалтқыштарды пайдалану ортасы:

Қоршаған орта	Параметрлер
Салқындату әдісі	Табиғи немесе мәжбүрлі салқындату
Қолдану	Шаң, мұнай және коррозиялық газдардан аулақ болыңыз; Басқа жылу өндіретін жабдықтардан аулақ болыңыз; Жанғыш газдар мен өткізгіштің болуына тыйым салу.
Жұмыс температурасы	0 ℃ ~ + 50 ℃
Қоршаған ортаны қорғау	≤85% RH (конденсация жоқ)
Тербелістер	5.9M / S² MAX
Сақтау температурасы	-25 ℃ ~ + 70 ℃

Драйвердің біріктірілген күйінің индикаторы:

Түр	Есім	Қызмет ету
Жасыл	П)	Қуат көрсеткіші
Қызыл	Арада	Дабыл индикаторы

Интеграцияланған драйверлер :

Порттар	Түйреуіш	Порт атауы	Түсіндірме
CN1	1	Пул +	Импульстік сигнал
	2	Пуль-	Импульстік сигнал
	3	Dir +	Бағыт сигналы
	4	Дир-	Бағыт сигналы
	5	ENA +	Сигналды қосу
	6	ENA-	Сигналды қосу
	7	Ұйым	белгісіз
	8	Ұйым	белгісіз
	9	All +	Дабыл сигналы
	10	Алм	Дабыл сигналы
CN2	1	Ұйым	белгісіз
	2	Ұйым	белгісіз
	3	Ұйым	белгісіз
	4	Сотт	Жалпы порттар
CN3	1	Ұйым	белгісіз
	2	5В	+ 5V
	3	Ұйым	белгісіз
	4	Сотт	Жалпы порттар

Біріктірілген жүргізуші DIP қосқыштары:

Түйреуіш	Порт атауы	Түсіндірме
1	SW1	Субдитивті параметрлер
2	SW2
3	SW3
4	SW4
5	SW5	Моторды айналдыру бағытын орнату

Біріктірілген жүргізушілер Энергетика және байланыс порттары:

Порттар	Түйреуіш	Порт атауы	Түсіндірме
CN4	1	Gnd	Қуат көзінің теріс сымдары
CN4	2	Доц	Қуат көзінің оң сымдары
CN5	1	Rxd	Сериялық порттың байланыс алушысы
	2	Txd	Сериялық порт коммуникациялары жіберуші
	3	Сотт	Жалпы порт
	4	5В	+ 5V

Драйвердің біріктірілген бөлімшелері параметрлері:

Бөлімше	SW1	SW2	SW3	SW4
200	Ажыратылған	Ажыратылған	Ажыратылған	Ажыратылған
400	Ішінде	Ажыратылған	Ажыратылған	Ажыратылған
800	Ажыратылған	Ішінде	Ажыратылған	Ажыратылған
1600	Ішінде	Ішінде	Ажыратылған	Ажыратылған
3200	Ажыратылған	Ажыратылған	Ішінде	Ажыратылған
6400	Ішінде	Ажыратылған	Ішінде	Ажыратылған
12800	Ажыратылған	Ішінде	Ішінде	Ажыратылған
25600	Ішінде	Ішінде	Ішінде	Ажыратылған
1000	Ажыратылған	Ажыратылған	Ажыратылған	Ішінде
2000	Ішінде	Ажыратылған	Ажыратылған	Ішінде
4000	Ажыратылған	Ішінде	Ажыратылған	Ішінде
5000	Ішінде	Ішінде	Ажыратылған	Ішінде
8000	Ажыратылған	Ажыратылған	Ішінде	Ішінде
10000	Ішінде	Ажыратылған	Ішінде	Ішінде
20000	Ажыратылған	Ішінде	Ішінде	Ішінде
25000	Ішінде	Ішінде	Ішінде	Ішінде

Моторды айналдыру бағытын орнату :

Пайдаланушы автокөлік бұру бағытын SW5 арқылы орната алады, ол DIR басқару сигналымен бірге жұмыс істейді. SW5 параметрін өзгерту немесе DIR басқару сигналын өзгерту ағымдық мотор токылған бағытын өзгерте алады.

Нұсқау	SW5	Қорғаушы
CW	Ажыратылған	Төмен деңгей
CCW	Ішінде	Төмен деңгей
CCW	Ажыратылған	Жоғары деңгей немесе тоқтатылған
CW	Ішінде	Жоғары деңгей немесе тоқтатылған
