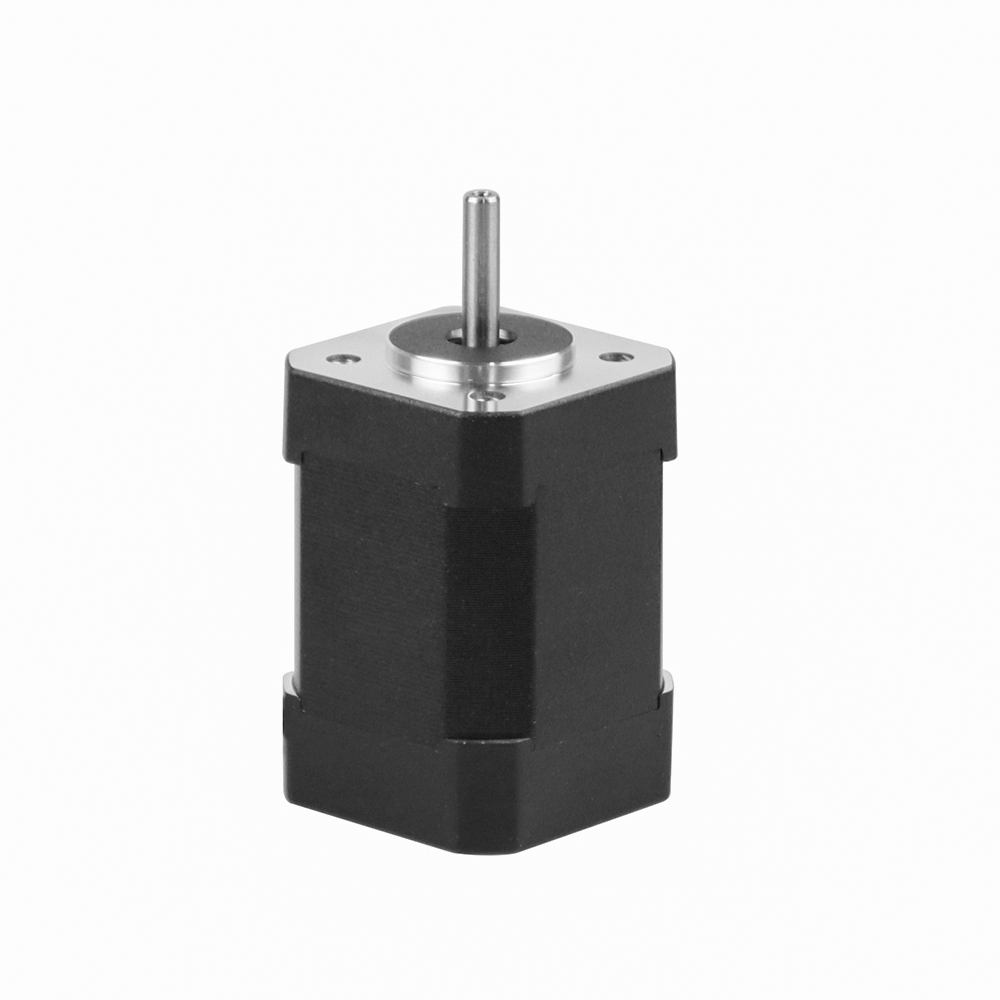

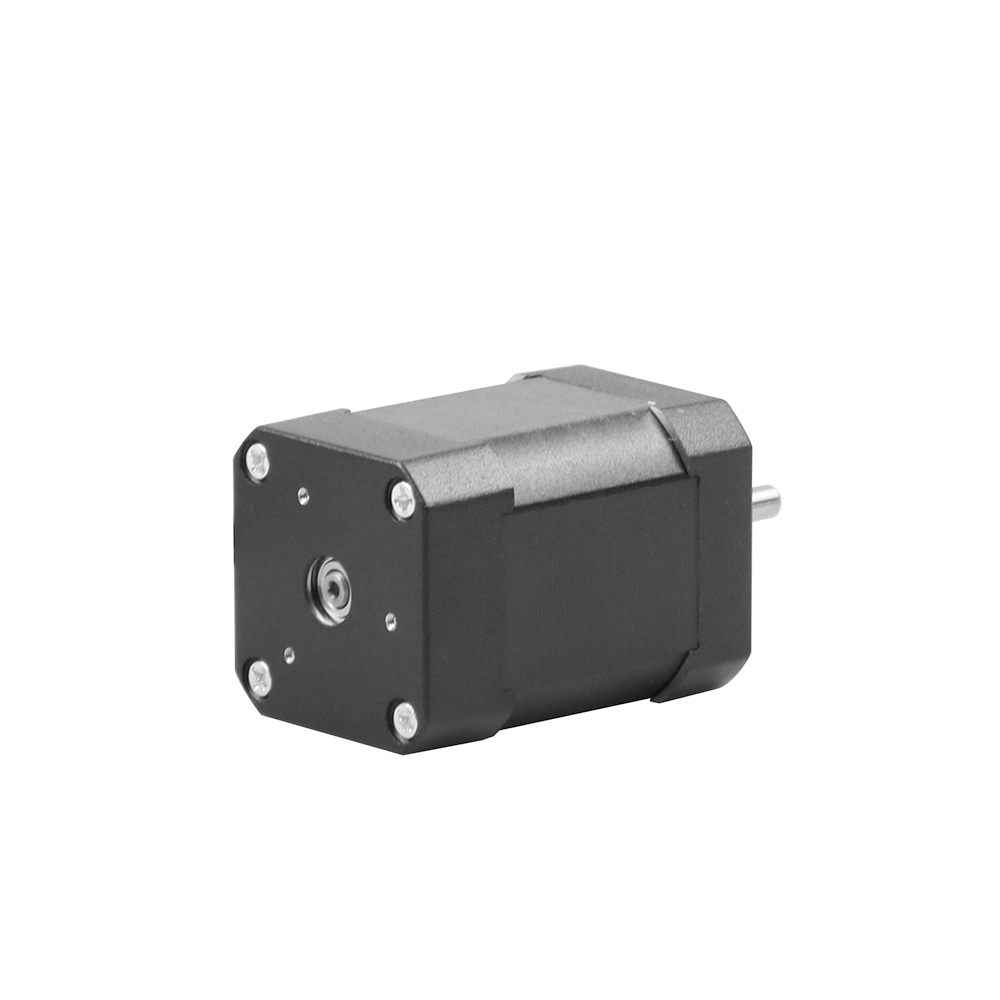

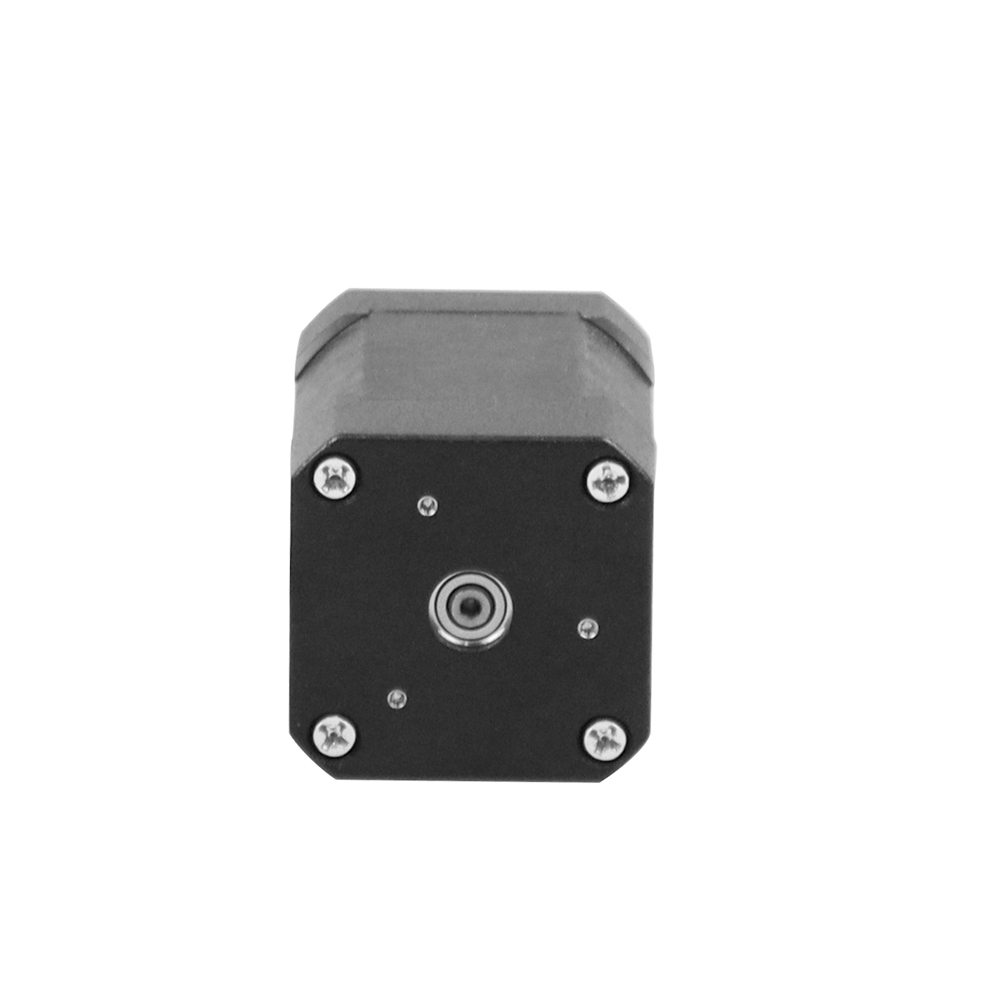

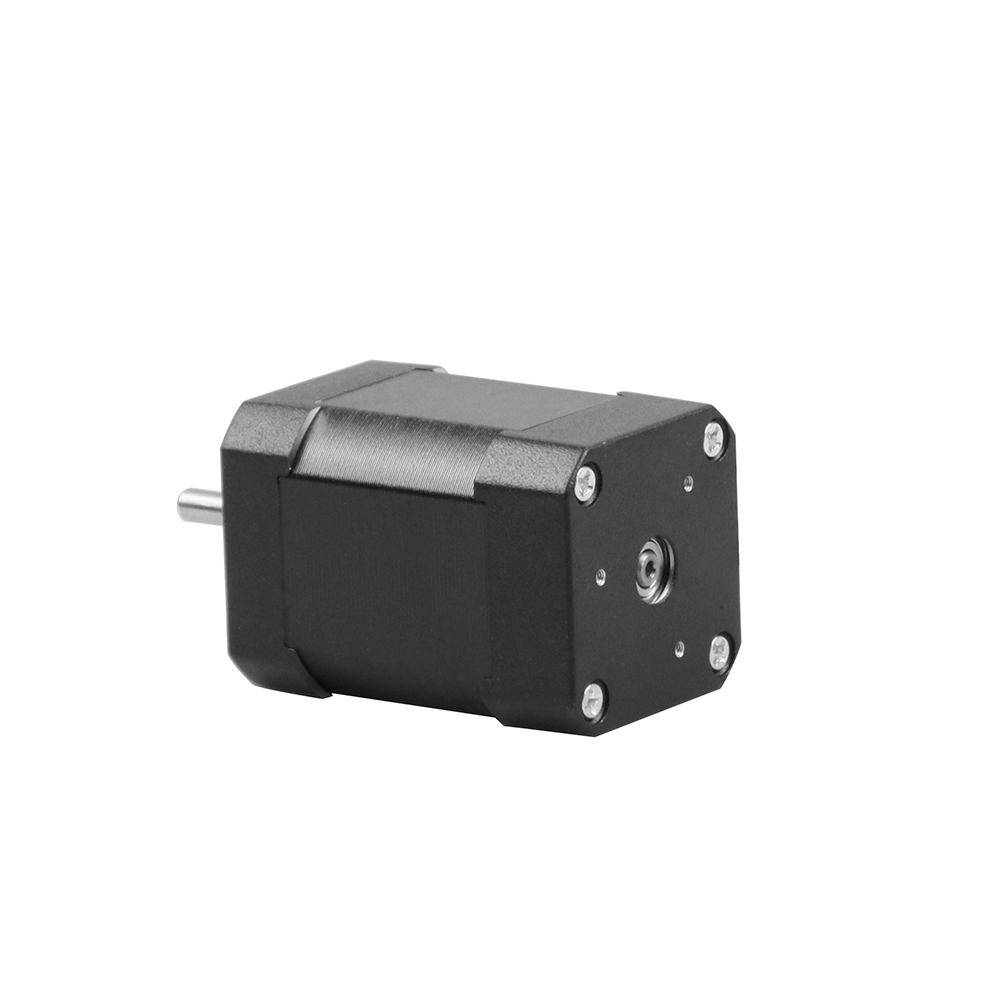

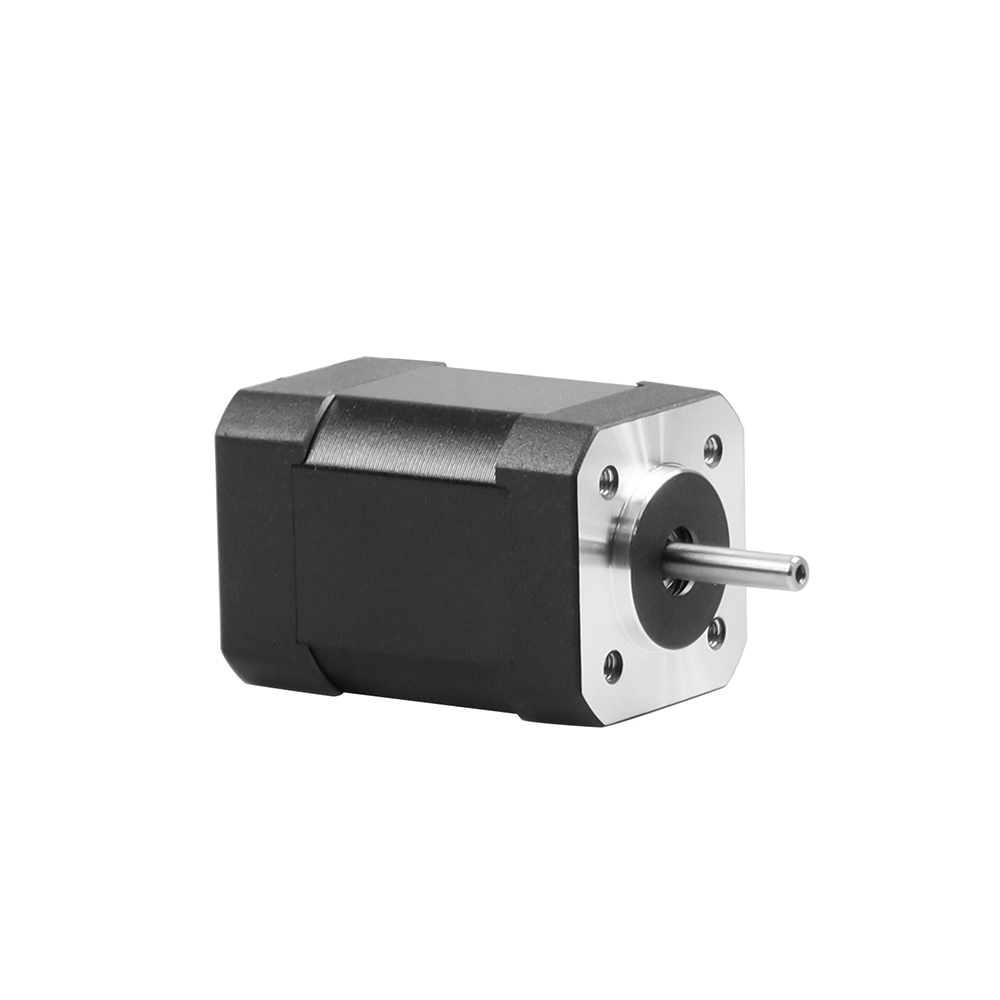

Nema 17 BF42BLS02 4000rpm 24V 0.125Nm 52.5W 3.3A F42x42x61mm choʻtkasiz doimiy toʻgʻridan-toʻgʻri dvigatel

Nema 17 BF42BLS02 4000rpm 24V 0.125Nm 52.5W 3.3A F42x42x61mm choʻtkasiz doimiy toʻgʻridan-toʻgʻri dvigatel

Turi: 42 mm 24 V 52,5 Vt cho'tkasiz shahar motori

Faza: 3
qutb: 8
Nominal moment: 0,125Nm
Nominal oqim: 3,3A

Tana uzunligi: 61 mm
Moslashtirilgan qismlar: motorlar, vites qutilari, enkoderlar, tormozlar, o'rnatilgan drayverlar ...

Model:
BF42BLS02
Nominal tezlik:
4000 rpm
Bldc qutblari:
8 qutb
Bldc Dvigatel hajmi:
Nema17 (42 mm)
Nominal kuchlanish:
24V
MOQ:
10 dona


Mavjudligi:



Surishtiring

BesFoc Nema 17 24v cho'tkasiz to'g'ridan-to'g'ri to'g'ridan-to'g'ri dvigateli (BF42BLS02) 4000 rpm tezligi va 42x42x61mm o'lchamli. U 8 ta simga ega (motorlar uchun 3 sim, hallsensor uchun 5 sim), 0,125Nm 3,3A va 52,5 Vt. Turli xil bldc motorlar talablari uchun (masalan, vites qutisi, tormoz, enkoder yoki o'rnatilgan motorlar), iltimos biz bilan bog'laning!!!

Elektr texnik xususiyatlari:

Turi: Nema 17 24v 42mm cho'tkasi bo'lmagan doimiy to'lqinli vosita
Model nomi: BF42BLS02
Bosqichlar soni: 3
Qutblar soni: 8
Nominal tezlik: 4000 rpm
Nominal moment: 0,125 Nm
Nominal oqim: 3,3A
Nominal quvvat: 52,5 Vt
Maksimal moment: 0,38 Nm
Eng yuqori oqim: 10,6A
Orqa EMF: 4.2V/Krpm
Doimiy moment: 0,04Nm/A
Rotor inertsiyasi: 48g.sm2
Izolyatsiya sinfi: B
Izolyatsiyaga qarshilik: 100MŌ min @500VDC
Dielektrik quvvati: 1 daqiqa uchun 500VAC
Tegishli haydovchi: BLD120
Ixtiyoriy qismlar: vites qutisi, kodlovchi, tormoz, o'rnatilgan haydovchi...

Jismoniy xususiyatlar:

Ramka hajmi: Nema 17 (42 x 42 mm)
Tana uzunligi: 61 mm
Mil diametri: 5 mm
Etakchilar soni: 8
Qo'rg'oshin uzunligi: 300 mm
Sensor: Hall sensori
Og'irligi: 0,45 kg

Simlarni ulash:

Bldc Motors simlari			Hall sensori simlari
U	V	V	+5VDC	GND	Hu	Hv	Hw
Sariq	Yashil	Moviy	Qizil	Qora	Salom	Yashil	Moviy

24V Nema 17 cho'tkasi bo'lmagan doimiy to'g'ridan-to'g'ri dvigatelning umumiy xususiyatlari:

Umumiy spetsifikatsiyalar
Element	Spetsifikatsiya
O'rash turi	Delt
Xoll effekti burchagi	120 daraja elektr burchagi
Mil tugadi	0,025 mm
Radial o'yin	0,02 mm @ 450 g
O'yinni tugatish	0,08 mm @ 450 g
Maksimal radial kuch	Flanjdan 28N@20mm
Maks. eksenel kuch	10N
Izolyatsiya sinfi	B sinf
Dielektrik kuch	Bir daqiqa davomida 500VDC
Izolyatsiyaga qarshilik	100MŌ min., 500VDC

Nema 17 DC cho'tkasiz motor elektr xususiyatlari:

Elektr spetsifikatsiyasi
Model	/	BF42BLS02
Bosqich	/	3
polyaklar	/	8
Nominal kuchlanish	vdc	24
Nominal tezlik	rpm	4000
Nominal moment	Nm	0.125
Nominal oqim	A	3.3
Nominal quvvat	V	52.5
Eng yuqori moment	Nm	0.38
Eng yuqori oqim	A	10.6
Orqaga EMF	V/Krpm	4.2
Moment doimiy	Nm/A	0.04
Rotor inertsiyasi	g.sm2	48
Tana uzunligi	mm	61
Og'irligi	kg	0.45
Sensor	/	Asal - yaxshi
Izolyatsiya klassi	/	B
Izolyatsiya klassi	/	IP30
Saqlash harorati	℃	-25～+70℃
Ishlash harorati	℃	-15～+50℃
Ishlash namligi	RH	85% RH yoki undan kam (kondensatsiyasiz) ≤85% RH
Ish muhiti	/	Tashqi makon (to'g'ridan-to'g'ri quyosh nuri yo'q), korroziy gaz, yonuvchi gaz, yog 'tumanlari, chang yo'q
Balandlik	m	1000 metr yoki undan kam
