NEMA 11 BF28HSC32-0674 มอเตอร์สเต็ปเชิงเส้นแบบไม่ใช้คาสไพ้

NEMA 11 BF28HSC51-0674 มอเตอร์สเต็ปเชิงเส้นแบบไม่ใช้คาสไพ้

ประเภท: NEMA11 2PHASE BIPOLAR BIPOLAR MOTOR MOTOR

ปัจจุบัน: 0.67a

ความต้านทาน: 9.2Ω

แรงบิดที่ได้รับการจัดอันดับ: 12n.cm (16.99oz.in)

แบบอย่าง:
BF28HSC51-0674
ยี่ห้อ:
คนขี้เกียจ
สเต็ปเปอร์มอเตอร์ชนิด:
มอเตอร์เชิงเส้น
สกรูตะกั่วชนิด:
เชิงเส้นที่ไม่ได้รับบท
ขนาดมอเตอร์ Stepper:
NEMA11 (28 มม.)
จำนวนโอกาสในการขาย:
4wires
ขั้นตอน:
2 เฟส
มุมขั้นตอน:
1.8 °
moq:
10 ชิ้น


ความพร้อม:



สอบถาม

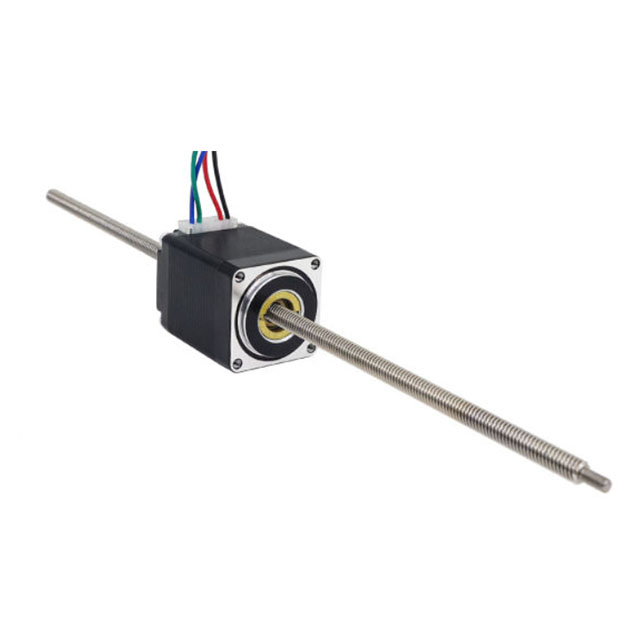

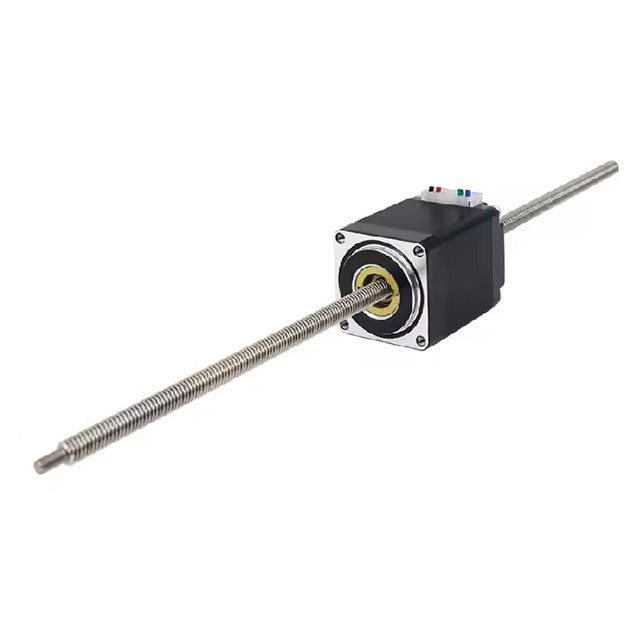

SESFOC NEMA 11 มอเตอร์สเต็ปเชิงเส้นแบบไม่เป็นเชลย (BF28HSC51-0674) ด้วยมุมขั้นตอน 1.8DEG และขนาด 28x28x51 มม. ขนาดของแกนสกรูรวมถึง TR4.77 มอเตอร์สเต็ปเชิงเส้นนี้มี 4 สาย, 0.67a, 9.2 Ω 7.2mh และด้วยแรงบิด 12n.cm (16.99oz.in) . สำหรับข้อกำหนดของมอเตอร์สเต็ปที่แตกต่างกันมากขึ้น (เช่นกระปุกเกียร์เบรกเข้ารหัสหรือมอเตอร์แบบบูรณาการ) โปรดติดต่อเรา !!!

ข้อมูลจำเพาะไฟฟ้า：

ประเภท: NEMA11 มอเตอร์สเต็ปเปอร์แบบไม่เป็นเชลย
ชื่อรุ่น: BF28HSC51-0674
เฟส: 2
มุมขั้นตอน: 1.8 องศา
ปัจจุบัน: 0.67a
ความต้านทาน: 9.2Ω± 0.1 (20 ℃)
การเหนี่ยวนำ: 7.2mh ± 20%(1KHz 1V RMS)
แรงบิดถือ: 12n.cm (16.99oz.in)
ระดับฉนวน: B (130 °); สูงสุด 80K
ชิ้นส่วนเสริม: กล่องเกียร์, encoder, เบรก, ไดรเวอร์แบบรวม ...

ข้อกำหนดทางกายภาพ:

ขนาดเฟรม: NEMA 11 (28 x 28 มม.)
ความยาวของร่างกาย: 51 มม.
เส้นผ่านศูนย์กลางเพลา: T r4.77
ประเภทเพลา: สกรูตะกั่ว ที่ไม่ใช่เชลย

การเชื่อมต่อสายไฟ:

A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า

NEMA 11 สเป็กมอเตอร์เชิงเส้นที่ไม่ได้รับการจับ

ข้อกำหนดไฟฟ้า
ประเภทผลิตภัณฑ์	/	NEMA 11 มอเตอร์สเต็ปเปอร์แบบไม่เป็นเชลย
ชื่อนางแบบ	/	BF28HSC51-0674
ขั้นตอน	ขั้นตอน	2
มุมก้าว		1.8
ปัจจุบัน	อัน	0.67
ความต้านทาน	Ω	9.2
การเหนี่ยวนำ	MH	7.2
แรงบิดที่ได้รับการจัดอันดับ (NM)	N.CM	12
แรงบิดถือ (Oz.in)	ออนซ์	16.99
สองขั้ว/unipolar	/	สองขั้ว
ชั้นฉนวน	/	ข
ความเฉื่อยของโรเตอร์	G.CM²	18

สเต็ปเชิงเส้นมอเตอร์ NEMA 11 ข้อกำหนดทางกายภาพ:

ข้อกำหนดทางกายภาพ
ขนาดเฟรม	มม.	NEMA 11 (28 x 28)
ประเภทเพลาเอาต์พุต	/	มอเตอร์สกรูสกรูแกนนำที่ไม่ใช่เชลย
เส้นผ่านศูนย์กลางของสกรู	มม.	t r4.77
จำนวนโอกาส	/	4
นำไปสู่ความยาว	มม.	300
น้ำหนัก	กิโลกรัม	0.2

ข้อกำหนดทางกายภาพของสกรูตะกั่วที่ไม่ใช่เชลย: ข้อมูลจำเพาะทางกายภาพ:

สกรูก้านสเปคทางกายภาพ：
เส้นผ่านศูนย์กลางของสกรู	สกรูตะกั่ว	สกรูพิทช์	เดินทางต่อขั้นตอน
มม.	มม.	มม.	มม.
TR4.77	0.635	0.635	0.003
	1.27	1.27	0.006
	2.54	1.27	0.013
	5.08	1.27	0.025
	10.16	1.27	0.051
