Otthon / Termékközpont / Integrált BLDC motor / NEMA 17 BFIDS42-C01A Integrált DC szervo motor 42x42x61mm Canopen Control 26W 24V 4000RPM 0,0625NM Integrált illesztőprogrammal

terhelés

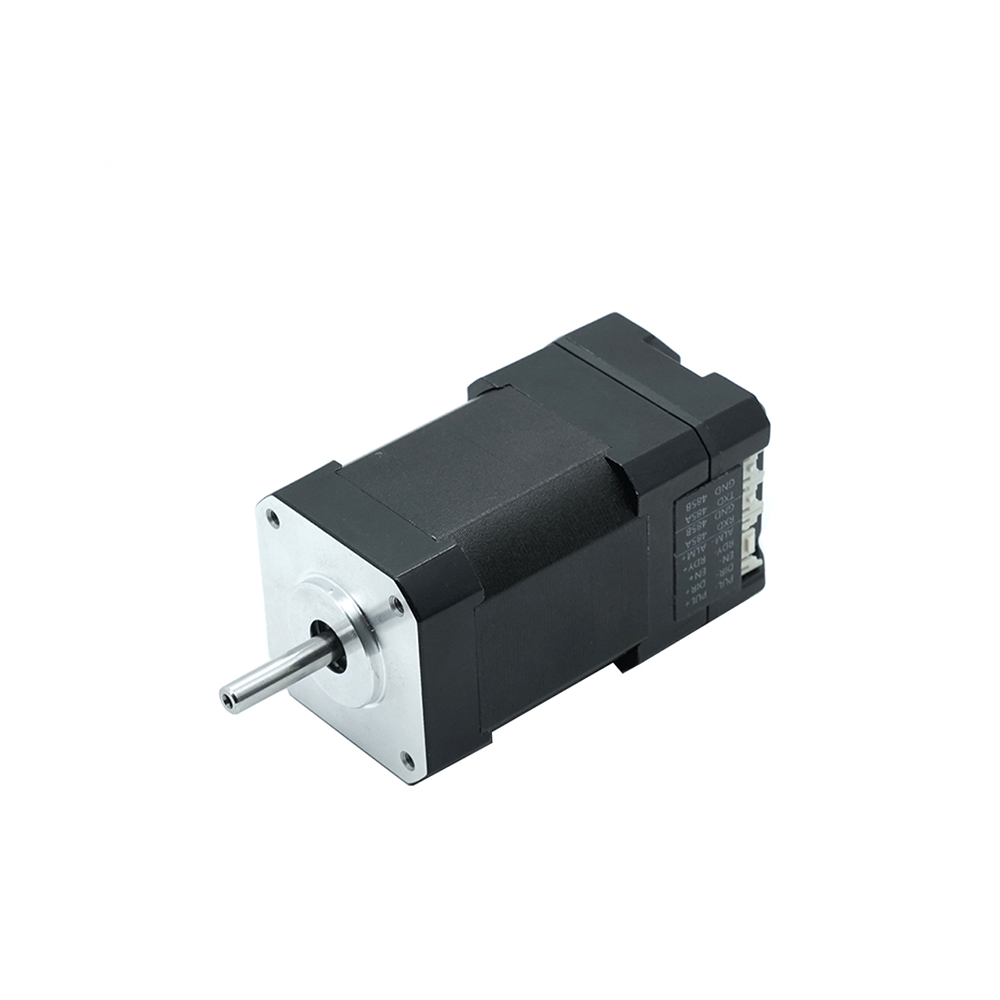

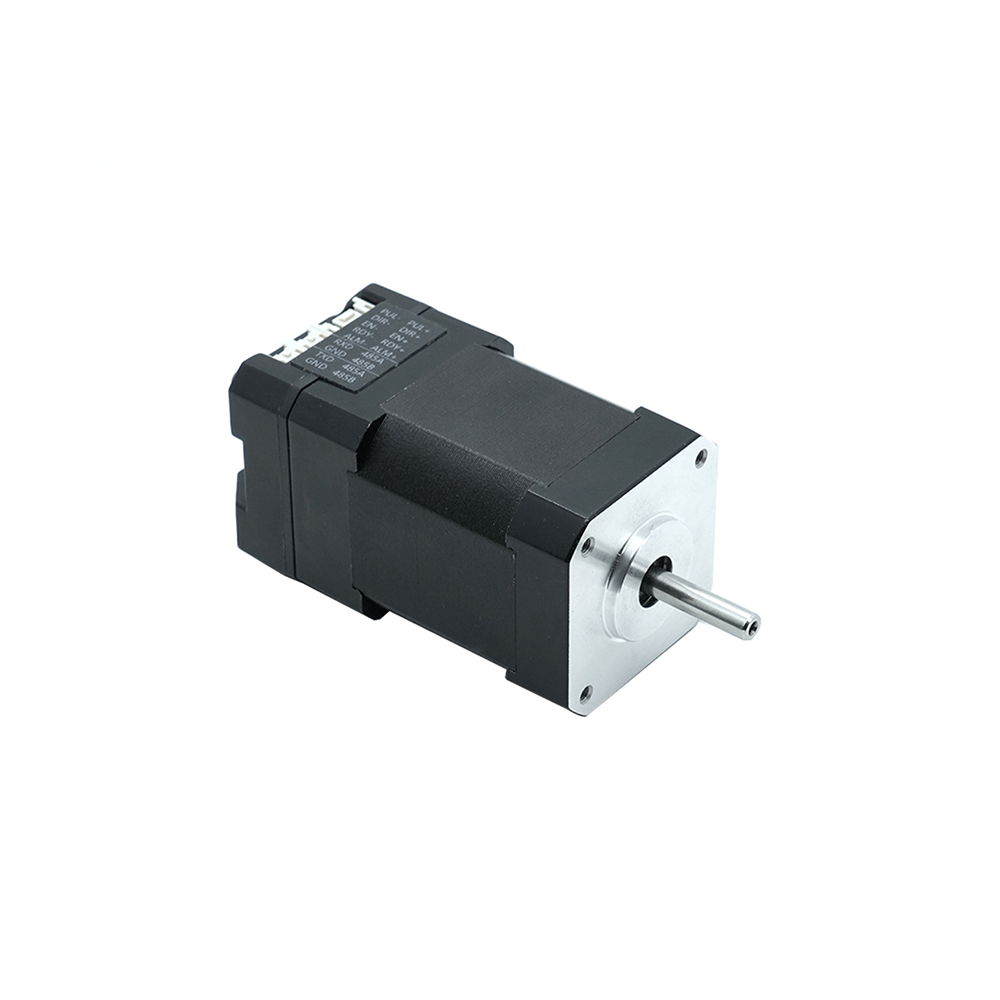

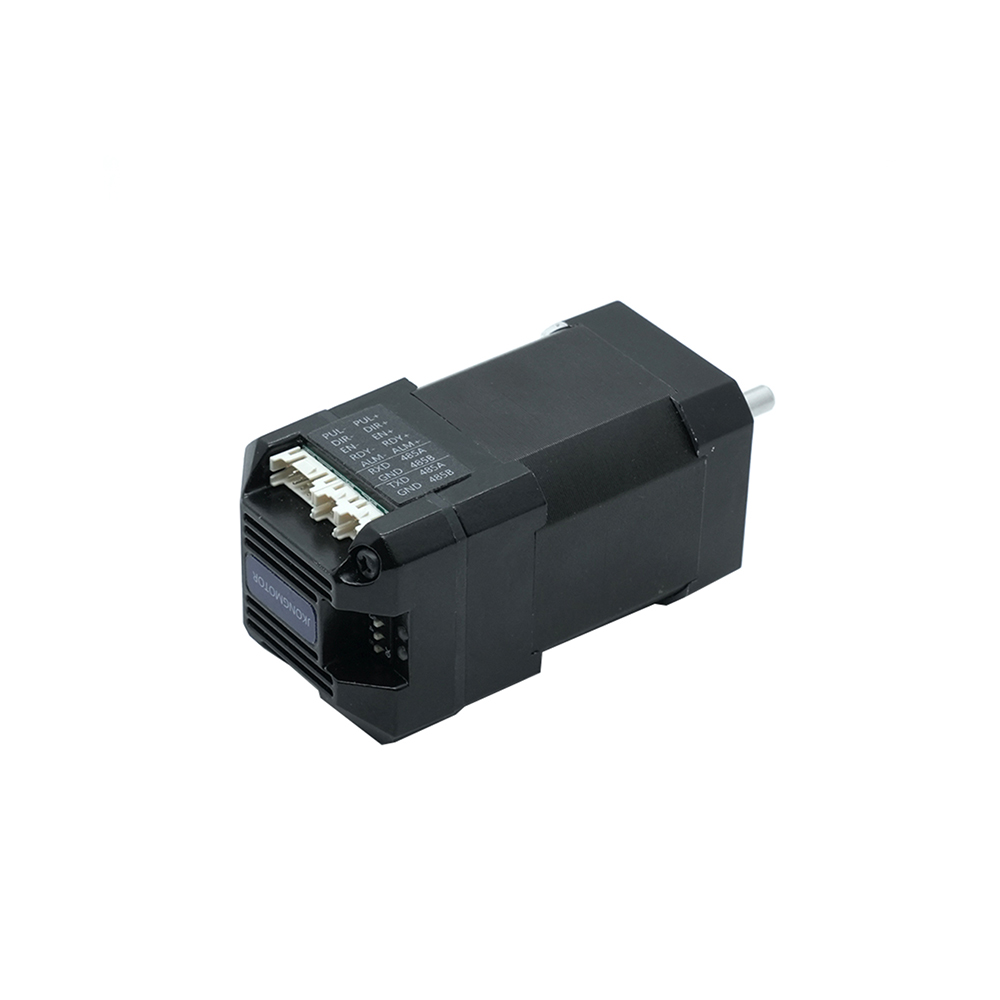

NEMA 17 BFIDS42-C01A Integrált DC szervo motor 42x42x61mm Canopen Control 26W 24V 4000RPM 0,0625NM Integrált illesztőprogrammal

Típus: Integrált kefe nélküli DC szervo motor

Pólusok: 8poles

Minősített teljesítmény: 26W

Névleges sebesség: 4000 ± 10%RPM

Minősített áram: 1,8a

Minősített nyomaték: 0,0625nm (8,85oz.in)

Kódoló: 17 bites abszolút kódoló

  • BFIDS42-C01A

  • Besfoc

  • Nema17-42 mm

  • 3 fázis

  • 24 V -os

  • Canopen hálózat

Elérhetőség:
Érdeklődik

BESFOC NEMA 17 BFIDS42-C01A 42x42x61mm Integrált BLDC motor Canopen Control 26W 24V 4000RPM 0,0625NM 17 bites integrált illesztőprogrammal. A különféle integrált szervo motoros követelményekért kérjük, vegye fel velünk a kapcsolatot !!!


Elektromos specifikációk ：

  • Modell neve: BFIDS42-C01A

  • Fázis: 3

  • Pólusok: 8

  • Minősített teljesítmény: 26W

  • Névleges feszültség: 24 VDC

  • Névleges sebesség: 4000 ± 10%RPM

  • Minősített áram: 1,8a

  • Minősített nyomaték: 0,0625nm (8,85oz.in)

  • Kódoló: 17 bites

  • Vezérlési módszer: CanOPEN (Pulse, RS485 Opcionális)


Fizikai specifikációk:

  • Keretméret: NEMA 17 (42 x 42 mm)

  • Testhossz: 61 mm

  • Tengely átmérője: 5 mm

  • Tengelyhossz: 22 mm


Canopen integrált szervómotorok jellemzői:

  • Új, 32 bites M4+mag elfogadása 120 m vagy 240 m fő gyakorisággal

  • Stabil nyomatékjellemzők alacsony és nagy sebességgel, nagy sebességgel és pontossággal

  • Fék ellenállás interfészével felszerelve az elektromechanikus fékrendszer károsodásának megakadályozására

  • Széles sebességtartomány, alacsony hőmérsékleti emelkedés és nagy hatékonyság

  • Integrált motor és meghajtó, kompakt méret, egyszerű huzalozás és jó kompatibilitás meghajtása a motorral

  • Túlárammal, túlfeszültséggel, hőmérsékleten és differenciális védelmi funkciókkal van felszerelve

  • Konfiguráljon egy 17 bites, egyetlen tekercs abszolút kódolóját


Kommunikációs módszer:

  • Impulzus típus

  • RS485 MODBUS RTU hálózati típus

  • Canopen hálózati típus


Védelmi szint:

Vízálló típus: IP30, IP54, IP65, Opcionális


Canopen integrált szervo motorok használata:

Orvosi berendezések, logisztikai szállítás, ipari automatizálás, textilgépek, lézer, rajz, hagyományos kínai gyógyszer -alapanyagok stb.

Elektromos specifikáció
Terméktípus
 / Integrált BLDC motor (CANOPEN)
Modell neve / BFIDS42-C01A
Fázis / 3
Oszlopok / 8
Hatalom
 W 26
Névleges feszültség V 24
Névleges áram A 1.6
Nincs terhelési áram A 0.3
Névleges sebesség
 Fordulat 4000 ± 10%
Nincs terhelési sebesség Fordulat 6800 ± 10%
Névleges nyomaték Nm 0.0625
Teljes magasság mm 61
Kódoló
 / 17 bites
Ellenállás
 ohmok 1.8
Vissza EMF állandó V/KRPM
 3.53
Nyomaték állandó
 Nm/a 0.034
Dielekciós szilárdság / 500VDC egy percig
Üzemi hőmérséklet ℃ -15 ~ +50
Rotor tehetetlenség G.CM2 34
Szigetelő osztály / B


Integrált illesztőprogram -specifikáció ：

Meghajtó paraméterek
 Miniszterelnök Névleges Maximum
Bemeneti feszültség （V）
 16 24 36
Logikai bemeneti feszültség (V） 5 5 24
Logikai bemeneti áram （Ma） 10 10 50
Impulzusfrekvencia （khz)

200


Canopen integrált szervo motorok használati környezete ：

Környezet Paraméterek
Hűtési módszer Természetes vagy kényszerhűtés
Alkalmazás Kerülje a por-, olaj- és maró gázokat; Tartsa távol a többi hőtermelő berendezéstől; tiltja az éghető gázok és a vezetőképes por jelenlétét.
Üzemi hőmérséklet 0 ℃ ～ +50 ℃
Környezeti páratartalom ≤85%RH （nincs kondenzáció）
Rezgés 5,9 m/s² Max
Tárolási hőmérséklet -25 ℃ ～ +70 ℃


Állapotjelző ：

Szín Név Funkció
Zöld PWR Teljesítményjelző
Piros Alm Riasztásjelző


I/O port ：

Kikötők Csap Portnév Leírás Funkció
CN1 1 Di1+ Digitális bemenet 1 Kiindulási jel
2 Di1-
3 Di2+ Digitális bemenet 2 Pozitív határjel
4 Di2-
5 Di3+ Digitális bemenet 3 N egatív  határjel
6 Di3-
7 Do1+ Digitális bemenet 1 meghatározatlan
8 Do1-
9 Do2+ Digitális bemenet 2 Riasztási jel
10 Do2-
CN2
 1 Vászon Magas szintű dobozos busz -
2 NC
 meghatározatlan -
3 Bél Alacsony szintű CAN busz -
4 Com Általános kikötők -
CN3 1 Vászon Magas szintű dobozos busz -
2 5 V -os +5V -
3 Bél Alacsony szintű CAN busz -
4 Com
 Általános kikötők -


Dip kapcsolók ：

Csap Név Leírás
1 SW1 Rabszolga cím beállítása
2 SW2
3 SW3
4 SW4
5 SW5
 Lehetséges -e a kommunikációs adatátviteli sebesség beállítása


Teljesítmény- és kommunikációs portok ：

Kikötők Csap Portnév Leírás
CN4 1 GND Negatív tápegység vezetéke
2 VCC Pozitív tápegység vezetéke
CN5 1 RXD Soros kikötői kommunikációs vevő
2 Txd soros kikötői kommunikációs feladó
3 Com Közös kikötő
4 5 V -os +5V


Felosztási beállítások ：

Feloszt SW1 SW2
 SW3
 SW4
*Alapértelmezés
 LE
 LE
 LE
 LE
1 ON
 LE
 LE
 LE
2 LE
 ON
 LE
 LE
3 ON
 ON
 LE
 LE
4 LE
 LE
 ON
 LE
5 ON
 LE
 ON
 LE
6 LE
 ON
 ON
 LE
7 ON
 ON
 ON
 LE
8 LE
 LE
 LE
 ON
9 ON
 LE
 LE
 ON
10 LE
 ON
 LE
 ON
11 ON
 ON
 LE
 ON
12 LE
 LE
 ON
 ON
13 ON
 LE
 ON
 ON
14 LE
 ON
 ON
 ON
15 ON
 ON
 ON
 ON

Megjegyzés: *Alapértelmezett gyári beállítás 01, testreszabható (regisztráció 200bh).


Kommunikációs adatátviteli sebesség beállítása ：

Baud arány SW5
*Alapértelmezés LE
1000 kbps ON

Megjegyzés: *Az alapértelmezett gyári beállítás 500 kbps, testreszabható a host számítógépen (regisztráció 200CH)


Integrált BLDC motoros dimenzió:

integrált kefe nélküli egyenáramú motor


Rajzok:
