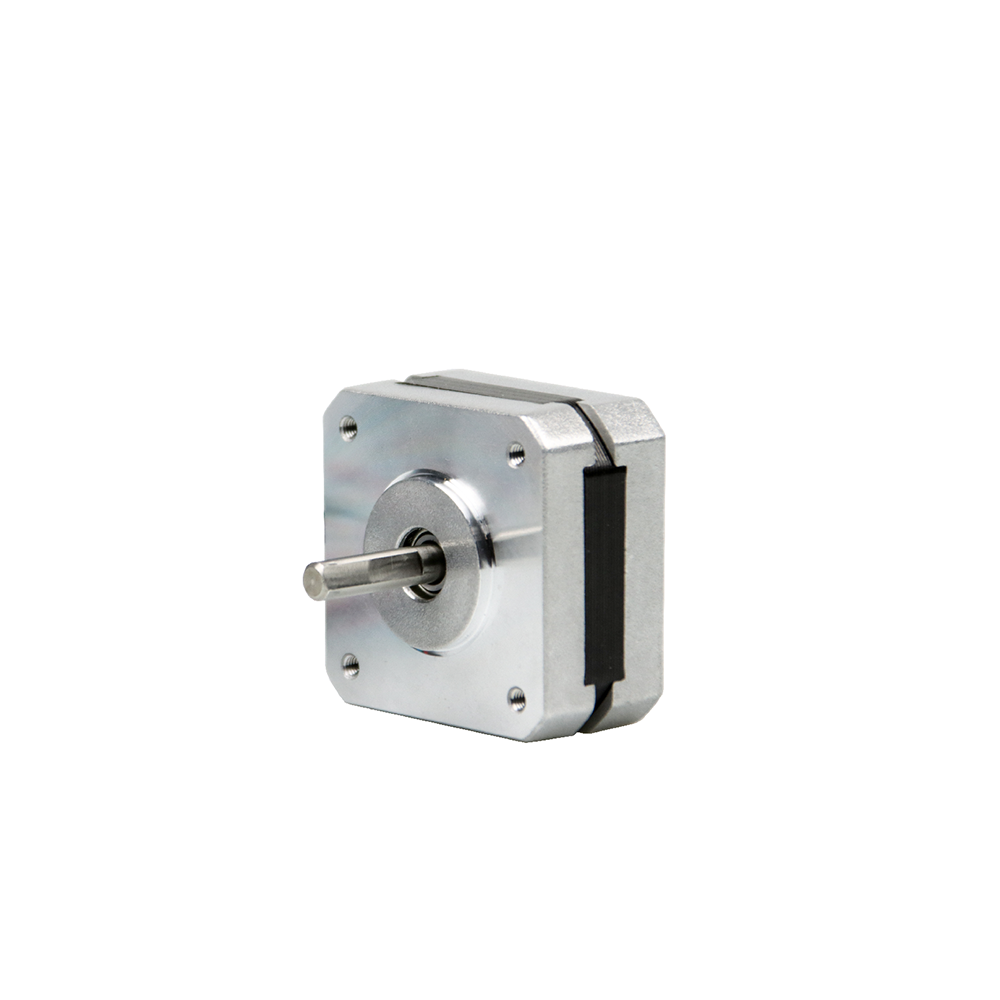

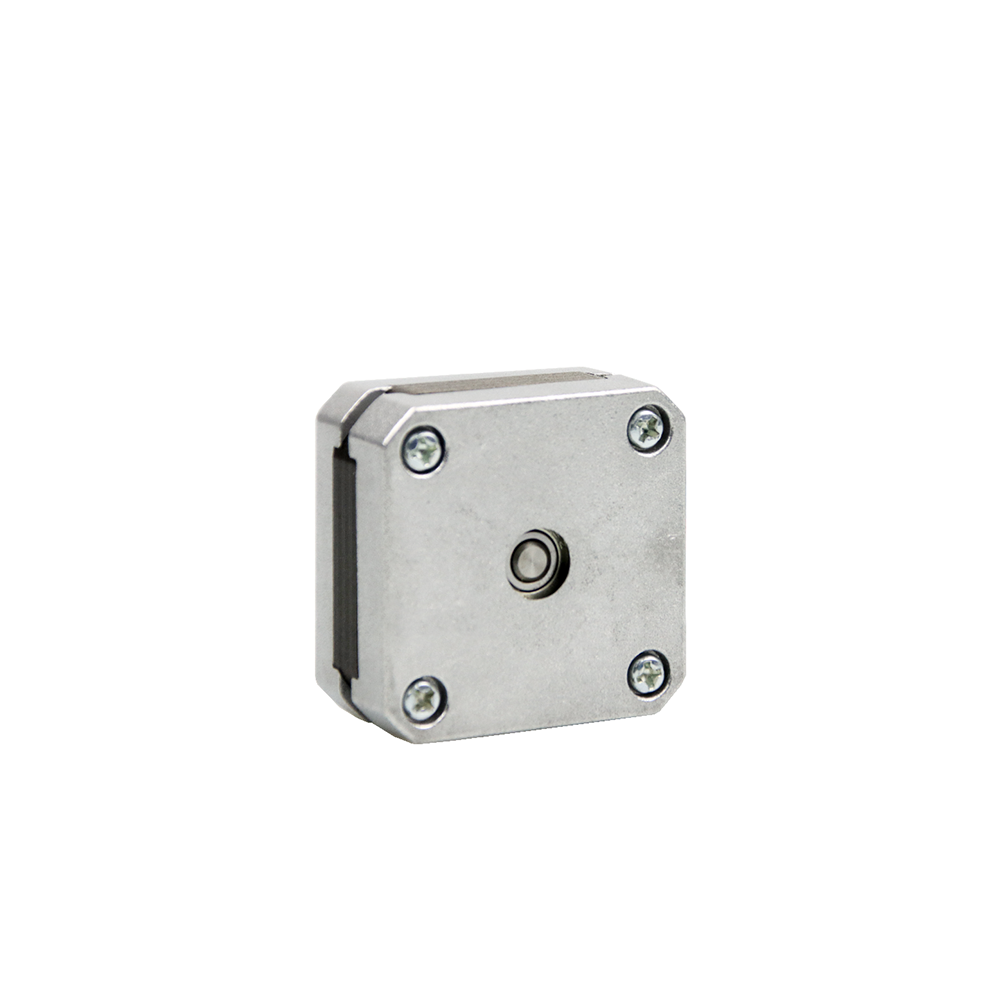

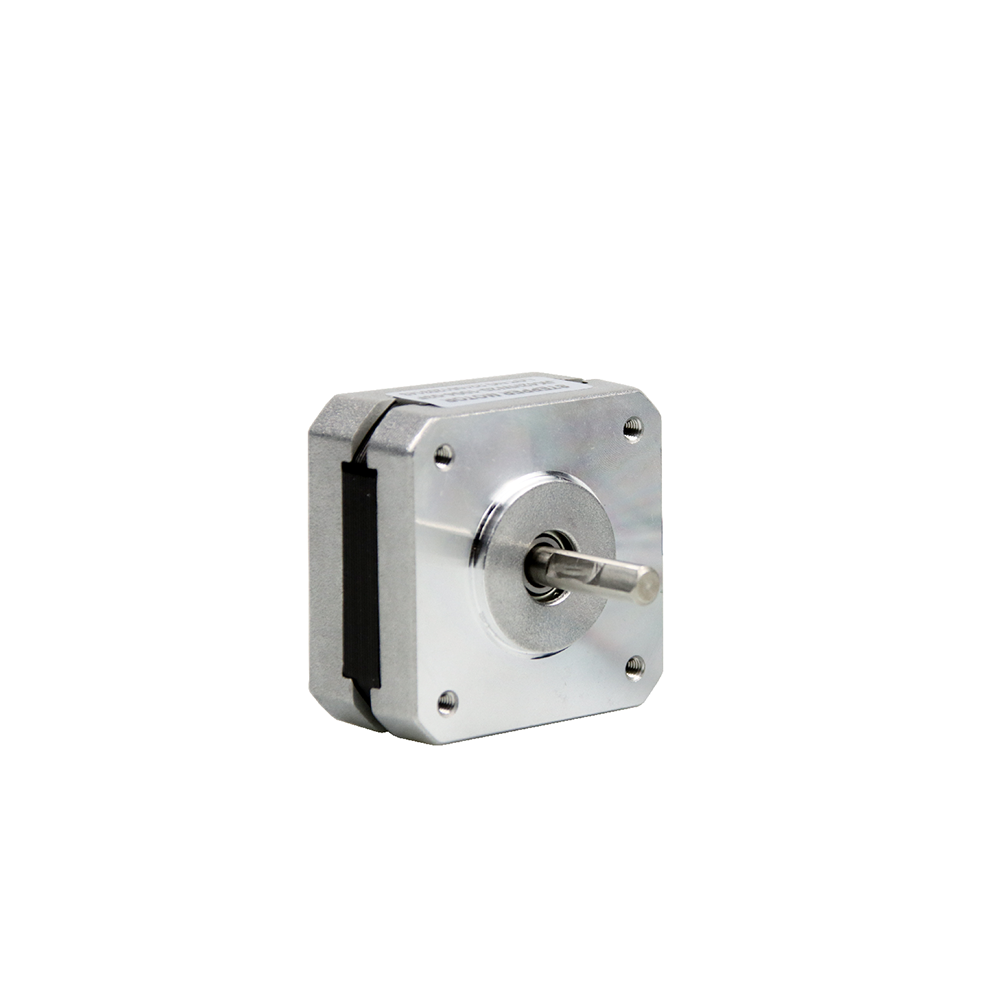

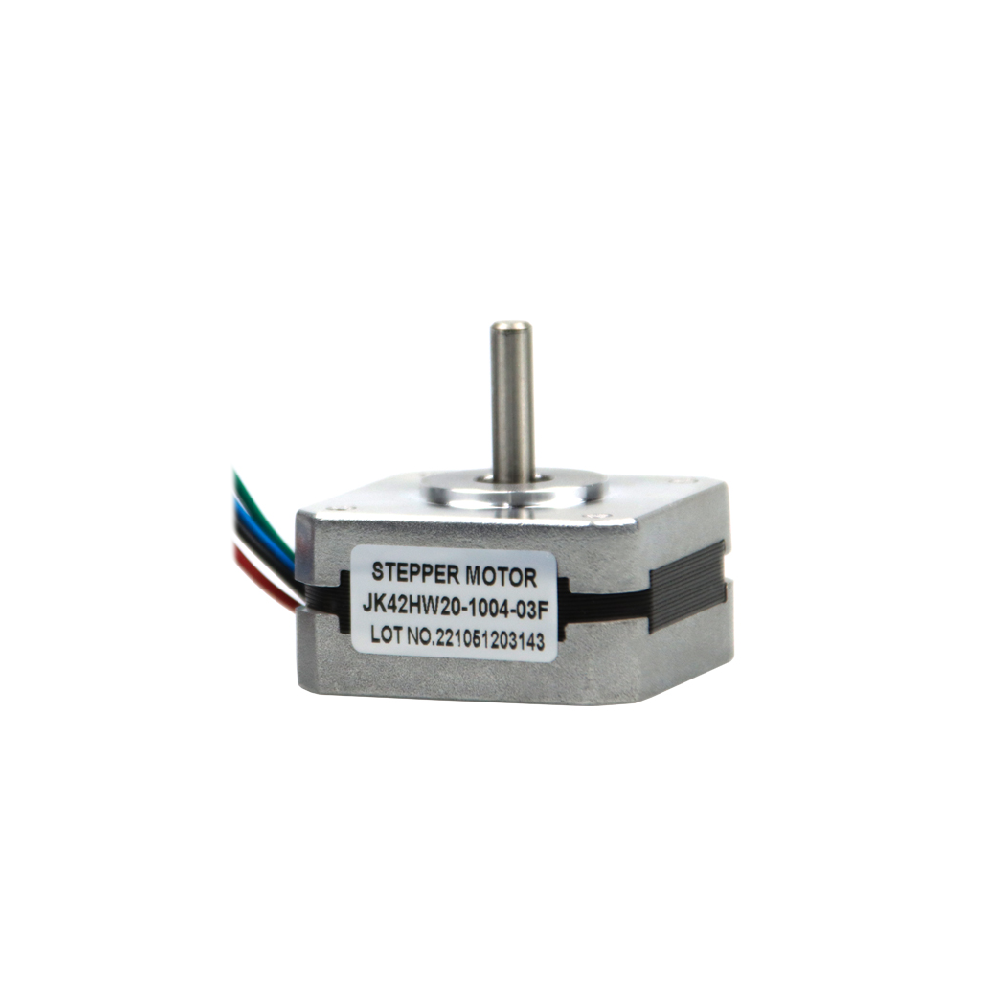

NEMA 17 BF42HW20-1004-03F hibrid bipoláris léptetőmotor 1,8 fok 13ncm (18.41oz.in) 42x42x20 mm 1,0a 4 vezetékek

Típus: NEMA17 hibrid léptetőmotor

Jelenleg: 1.0a

Ellenállás: 3,4Ω

Minősített nyomaték: 0,13 nm (18.41oz.in)

Modell:
BF42HW20-1004-03F
Márka:
Besfoc
MOTOR MOTOR KAPCSOLAT:
Nyitott hurokmotorok
Léptetőmotor mérete:
NEMA17 (42 mm)
Vezetékek száma:
4 vezeték
Fázis:
2 fázis
Lépésszög:
1,8 °
MOQ:
10 db


Elérhetőség:



Érdeklődik

BESFOC NEMA 17 Bipoláris hibrid léptetőmotor (BF42HW20-1004-03F) 1,8DEG lépcsővel és 42x42x20 mm méretű. 4 vezetéke van, 1,0a, 3,4 Ω 4,3 mh, és nyomatékkal rendelkezik 0,13 nm (18.41oz.in) . a különféle lépcsőzetes motorokhoz (például sebességváltó, fék, kódoló vagy integrált motorok), kérjük, vegye fel a kapcsolatot velünk !!!

Elektromos specifikációk ：

Típus: NEMA17 bipoláris lépcsőzetes motor
Modell neve: BF42HW20-1004-03F
Fázis: 2
Lépésszög: 1,8 fok
Jelenleg: 1.0a
Ellenállás: 3,4Ω ± 0,1 (20 ℃)
Induktivitás: 4,3mh ± 20%(1 kHz 1 V RMS)
Tartási nyomaték: 0. 13N.M ( 18.41oz.in)
Szigetelő osztály: B (130 °); 80K Max.
Opcionális alkatrészek: sebességváltó, kódoló, fék, integrált illesztőprogram ...

Fizikai specifikációk:

Keretméret: NEMA 17 (42 x 42 mm)
Testhossz: 20 mm
Tengely átmérője: 5 mm
Tengelyhossz: 24 mm

Vezetékek csatlakozása:

A+	A-	B+	B-
Fekete	Zöld	Piros	Kék

Előző:

Következő:

Kapcsolódó termékek

NEMA 23 BF57HM76-2804 hibrid bipoláris léptetőmotor 0,9 fok 1,89 nm (267.65oz.in) 57x57x76 mm 2,8a 4 vezetékek

NEMA 23 BF57HM56-2804 hibrid bipoláris léptetőmotor 0,9 fok 1,2 nm (169,93oz.in) 57x57x56mm 2,8a 4 vezetékek

NEMA 23 BF57HM41-2804 hibrid bipoláris léptetőmotor 0,9 fok 0,5 nm (70,81oz.in) 57x57x41mm 2,8a 4 vezetékek

NEMA 17 BF42HS48-1204 12V hibrid bipoláris léptetőmotor 1,8 fok 55ncm (77.89oz.in) 42x42x48 mm 1,2a 4 vezetékek

NEMA 17 BF42HS48-0404 12V hibrid bipoláris léptetőmotor 1,8 fok 44ncm (62.31oz.in) 42x42x48 mm 0,4a 4 vezetékek

NEMA 17 BF42HS40-1704-13A hibrid bipoláris léptetőmotor 17HS4401 42ncm (59.48oz.in) 42x42x40 mm 1,7a 4 vezetékek

NEMA 17 BF42HS34-0404 12V hibrid bipoláris léptetőmotor 1,8 fok 28ncm (39.65oz.in) 42x42x34 mm 1,33a 4 vezetékek

NEMA 14 36 mm BF36HM21-0404 hibrid bipoláris léptetőmotor 0,9 fok 8,1n.cm (11.47oz.in) 35x35x21 mm 0,4a 4 vezetékek

NEMA 14 36 mm BF36HM18-0404 hibrid bipoláris léptetőmotor 0,9 fok 5,6n.cm (7,93oz.in) 35x35x18 mm 0,4a 4 vezetékek

NEMA 14 36 mm BF36HM12-0304 hibrid bipoláris léptetőmotor 0,9 fok 4,2n.cm (5,95oz.in) 35x35x12 mm 0,3a 4 vezetékek

NEMA 14 BF35HM42-1004 hibrid bipoláris léptetőmotor 1,8 fok 0,15 nm (21.24oz.in) 35x35x42 mm 1,0a 4 vezetékek

NEMA 14 BF35HM34-1004 hibrid bipoláris léptetőmotor 0,9 fok 0,12 nm (16.99oz.in) 35x35x34 mm 1,0a 4 vezetékek

NEMA 14 BF35HM27-0504 hibrid bipoláris léptetőmotor 0,9 fok 0,1 nm (14.16oz.in) 35x35x27 mm 0,5a 4 vezetékek

NEMA 42 BF110HS99-5504 hibrid bipoláris léptetőmotor 1,8 fok 11,2 nm (1586.05oz.in) 110x110x99 mm 5,5a 4 vezetékek

NEMA 42 BF110HS201-8004 hibrid bipoláris léptetőmotor 1,8 fok 28N.m (3965.13oz.in) 110x110x201mm 8,0a 4 vezetékek

NEMA 42 BF110HS150-6504 hibrid bipoláris léptetőmotor 1,8 fok 21n.m (2873.85oz.in) 110x110x150 mm 6,5a 4 vezetékek

NEMA 42 BF110HS99-5504 hibrid bipoláris léptetőmotor 1,8 fok 11,2 nm (1586.05oz.in) 110x110x99 mm 5,5a 4 vezetékek

NEMA 34 BF86HS155-6004 hibrid bipoláris léptetőmotor 1,8 fok 13n.m (1840.95oz.in) 86x86x155 mm 6,0a 4 vezetékek

NEMA 34 BF86HS126-6004 hibrid bipoláris léptetőmotor 1,8 fok 9,5 nm (1345.31oz.in) 86x86x126 mm 6,0a 4 vezetékek

NEMA 34 BF86HS115-6004 hibrid bipoláris léptetőmotor 1,8 fok 8,7 nm (1232.02oz.in) 86x86x115mm 6,0a 4 vezetékek

NEMA 34 BF86HS78-6004 hibrid bipoláris léptetőmotor 1,8 fok 4,6 nm (651.41oz.in) 86x86x78 mm 6,0a 4 vezetékek

Elektromos specifikáció
Terméktípus	/	NEMA 17 2 fázisú hibrid léptetőmotor
Modell neve	/	BF42HW20-1004-03F
Fázis	fázis	2
Lépcsőszög	°	1.8
Jelenlegi	A	1.0
Ellenállás	Ω	3.4
Induktivitás	MH	4.3
Névleges nyomaték (NM)	Nm	0.13
Tartási nyomaték (oz.in)	oz.in	18.41
Bipoláris/egypólusú	/	Kétpólusú
Szigetelő osztály	/	B
Reteszelő nyomaték	G.CM	75
Rotor tehetetlenség	G.CM²	20

Fizikai specifikáció
Keretméret	mm	NEMA 17 (42 x 42)
Kimeneti tengelytípus	/	Kerek tengely
Tengely átmérője	mm	5
Tengelyhossz	mm	24
Testhossz	mm	20
Egy tengely /kettős tengely	/	Egy tengely
A vezetők száma	/	4
Vezet a hosszát	mm	300
Súly	Kg	0.15

Elektromos specifikáció
Terméktípus	/	NEMA 17 2 fázisú hibrid léptetőmotor
Modell neve	/	BF42HW20-1004-03F
Fázis	fázis	2
Lépcsőszög	°	1.8
Jelenlegi	A	1.0
Ellenállás	Ω	3.4
Induktivitás	MH	4.3
Névleges nyomaték (NM)	Nm	0.13
Tartási nyomaték (oz.in)	oz.in	18.41
Bipoláris/egypólusú	/	Kétpólusú
Szigetelő osztály	/	B
Reteszelő nyomaték	G.CM	75
Rotor tehetetlenség	G.CM²	20

Fizikai specifikáció
Keretméret	mm	NEMA 17 (42 x 42)
Kimeneti tengelytípus	/	Kerek tengely
Tengely átmérője	mm	5
Tengelyhossz	mm	24
Testhossz	mm	20
Egy tengely /kettős tengely	/	Egy tengely
A vezetők száma	/	4
Vezet a hosszát	mm	300
Súly	Kg	0.15
