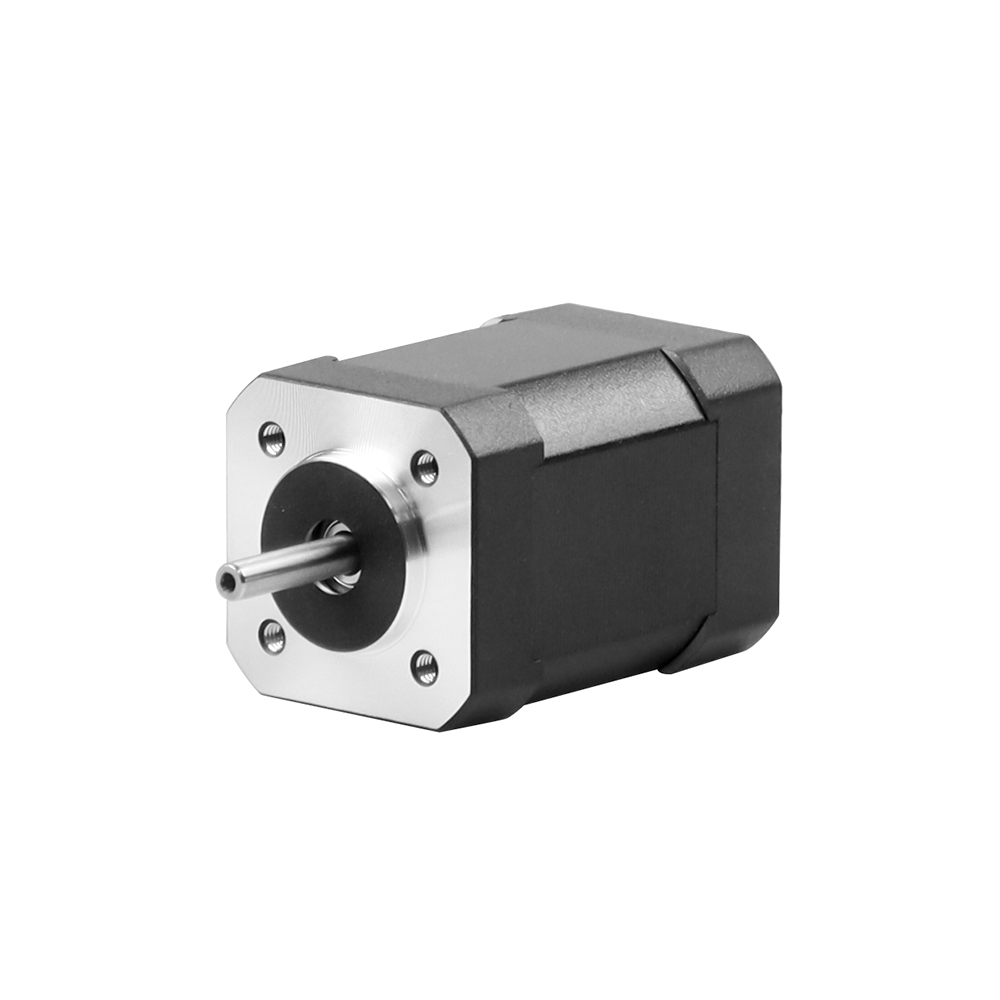

Nema 17 BF42BLS02 4000 סל'ד 24V 0.125Nm 52.5W 3.3A Ф42x42x61mm מנוע DC ללא מברשות

מנוע dc ללא מברשות של BesFoc Nema 17 24v (BF42BLS02) עם מהירות של 4000 סל'ד וגודל 42x42x61 מ'מ. יש לו 8 חוטים (3 חוטים למנועים, 5 חוטים לחיישן הול), 0.125Nm 3.3A ו-52.5W. לדרישות נוספות של מנועי bldc (כגון תיבת הילוכים, בלם, מקודד או מנועים משולבים), אנא צור איתנו קשר!!!

מפרט חשמל:

• סוג: מנוע DC ללא מברשות Nema 17 24v 42mm

• שם הדגם: BF42BLS02

• מספר שלבים: 3

• מספר פולנים: 8

• מהירות מדורגת: 4000 סל'ד

• מומנט מדורג: 0.125Nm

• זרם מדורג : 3.3A

• הספק מדורג: 52.5W

• שיא מומנט: 0.38Nm

• שיא זרם: 10.6A

• EMF אחורי: 4.2V/Krpm

• קבוע מומנט: 0.04Nm/A

• אינרציה של הרוטור: 48g.cm2

• דרגת בידוד: ב


• התנגדות בידוד: 100MΩ Min @500VDC

• חוזק דיאלקטרי: 500VAC למשך דקה

• דרייבר מתאים: BLD120


• חלקים אופציונליים: תיבת הילוכים, מקודד, בלם, נהג משולב...





מפרט פיזי:

• גודל מסגרת: Nema 17 (42 x 42 מ'מ)

• אורך גוף: 61 מ'מ

• קוטר פיר: 5 מ'מ

• מספר לידים: 8

• אורך מוביל: 300 מ'מ

• חיישן: חיישן הול

• משקל: 0.45 ק'ג

חיבור חוטים:
