บ้าน / ศูนย์ผลิตภัณฑ์ / สเต็ปเปอร์เซอร์โวมอเตอร์ในตัว / เซอร์โวมอเตอร์สเต็ปแบบรวมมาตรฐาน / Nema 24 BFISC60-P4A3 แบบบูรณาการ Stepper Servo มอเตอร์ 60x60x121.2mm Pulse Control (CANopen, RS485 อุปกรณ์เสริม) 4.2A 3.8Nm พร้อม Integrated Driver

โซลูชันสเต็ปเปอร์มอเตอร์แบบรวมสำหรับระบบอัตโนมัติ

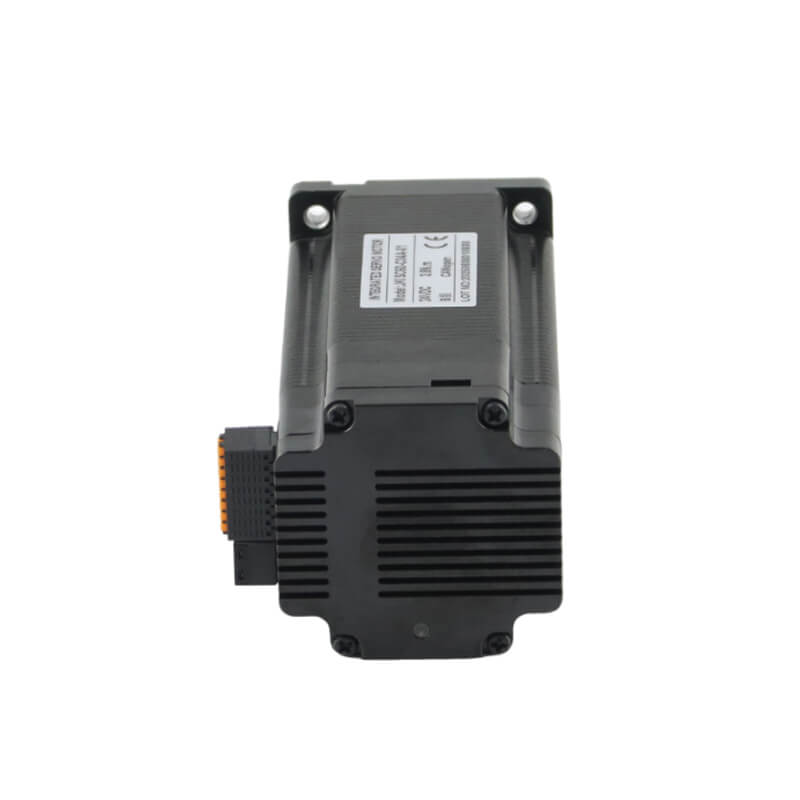

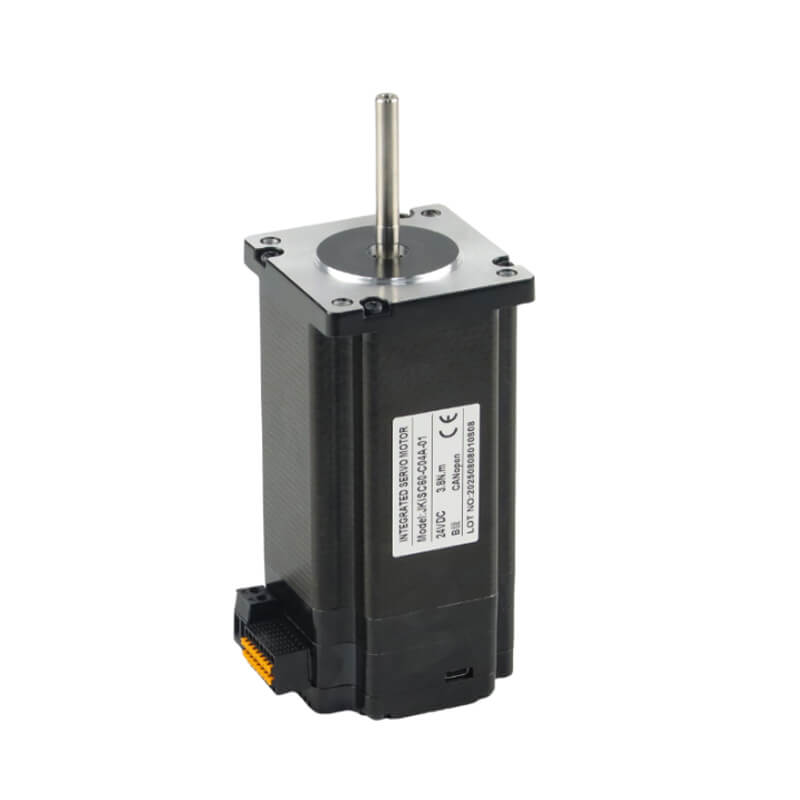

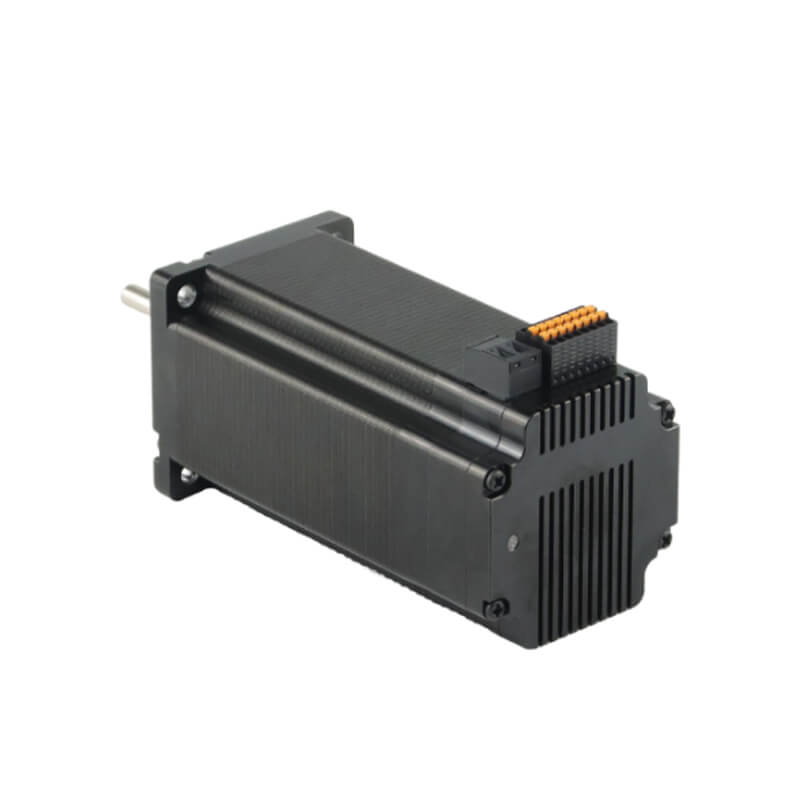

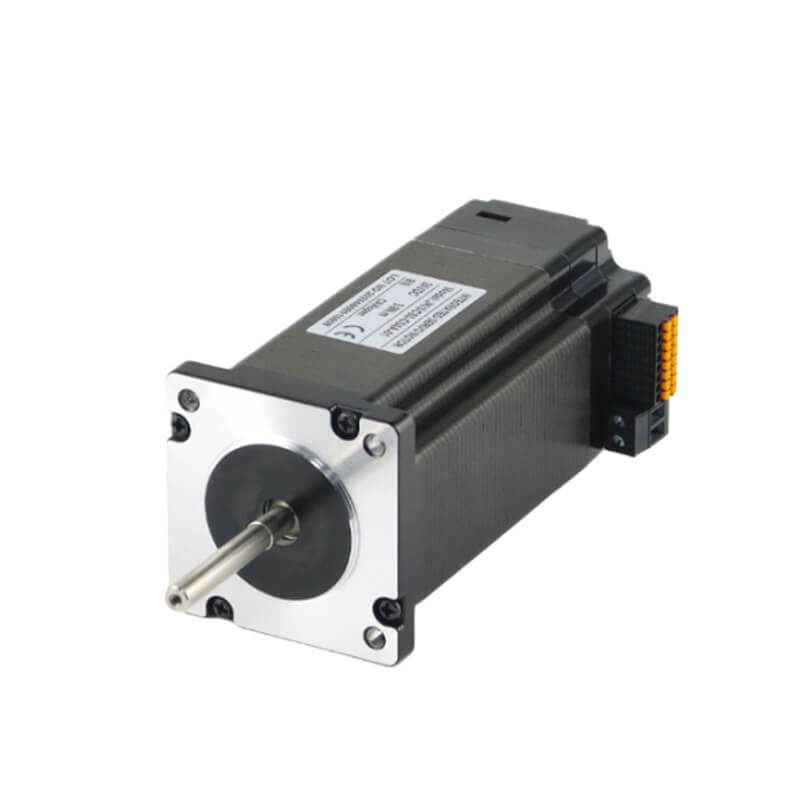

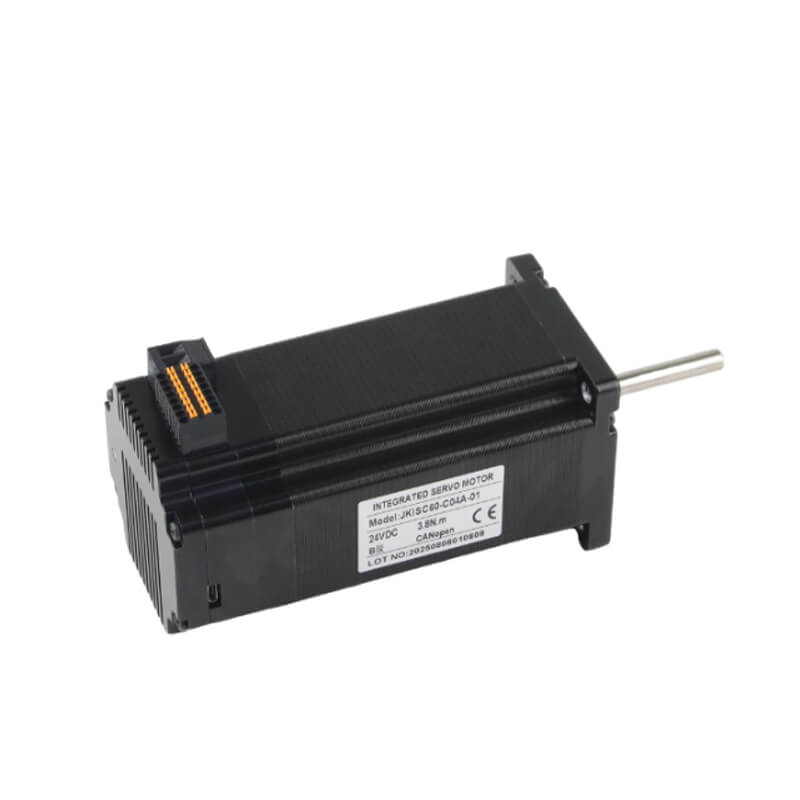

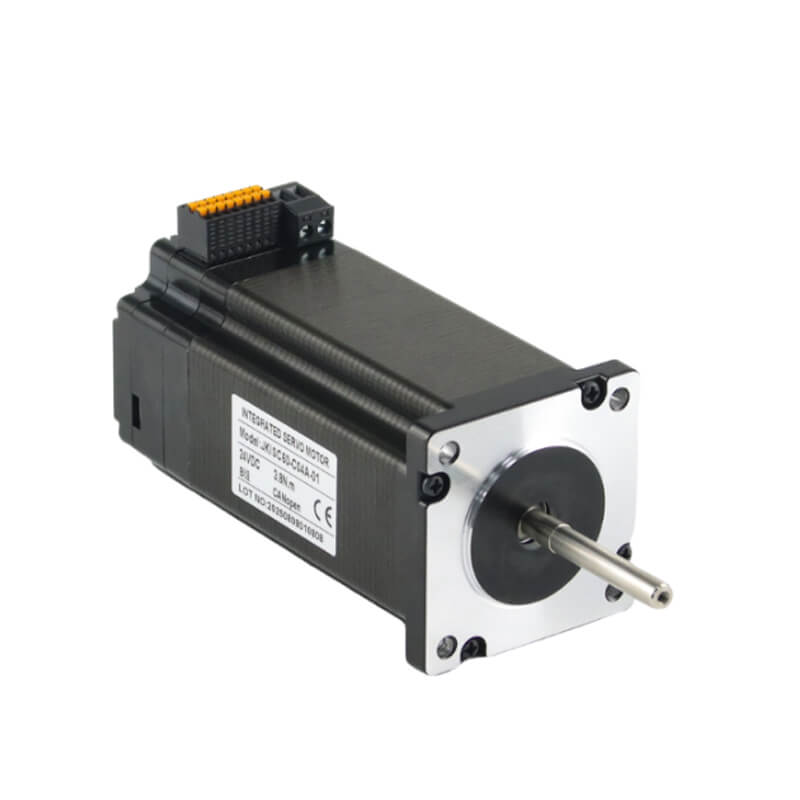

Nema 24 BFISC60-P4A3 แบบบูรณาการ Stepper Servo มอเตอร์ 60x60x121.2mm Pulse Control (CANopen, RS485 อุปกรณ์เสริม) 4.2A 3.8Nm พร้อม Integrated Driver

ประเภท: Nema24 BFISC60-P4A3 Pluse Control (ตัวเลือก CANopen / RS485) สเต็ปเซอร์โวมอเตอร์แบบรวม

กระแสไฟ: 4.2A

ความต้านทาน:0.8Ω

แรงบิดสูงสุด: 3.8Nm( 538.12oz.in)

ตัวเข้ารหัส: 1000ppr / 17bit / 15 bit

แบบอย่าง:
BFISC60-P4A3
ยี่ห้อ:
บีสฟอค
สเต็ปเปอร์มอเตอร์ชนิด:
มอเตอร์แบบรวม
ขนาดเซอร์โวมอเตอร์ Stepper ในตัว:
เนม่า23-57มม
เฟส:
2 เฟส
มุมขั้นตอน:
1.8°
วิธีการสื่อสาร:
สามารถเปิดเครือข่าย
ขั้นต่ำ:
10 ชิ้น


มีจำหน่าย:



สอบถาม

BesFoc nema 24 BFISC60-P4A3 60x60x121.2 มม. เซอร์โวมอเตอร์แบบรวมพร้อมการควบคุม Pluse (ตัวเลือก CANopen, RS485) 1.8 องศา 3A 1.4Ω 2.2Nm พร้อมไดรเวอร์ในตัว 17 บิต หากต้องการทราบข้อกำหนดของเซอร์โวมอเตอร์ในตัวที่แตกต่างกันเพิ่มเติม โปรดติดต่อเรา!!!

ข้อมูลจำเพาะทางไฟฟ้า：

ประเภท: สเต็ปเปอร์มอเตอร์ Nema24 พร้อมไดรเวอร์ในตัว
ชื่อรุ่น: BFISC60-P4A3
เฟส: 2
มุมขั้นบันได: 1.8 องศา
ปัจจุบัน: 4.2A
ความต้านทาน: 0.75Ω±10%(20 ℃)
ตัวเหนี่ยวนำ: 3.6mH ± 20% (1kHz 1V RMS)
แรงบิดในการถือครอง: 3.8Nm (538.12oz.in)
ตัวเข้ารหัส: 1000ppr / 17Bit / 15 บิต
วิธีการควบคุม: Pluse (CANopen, RS485 เสริม)

ข้อมูลจำเพาะทางกายภาพ:

ขนาดเฟรม: Nema 24 (60x60mm)
ความยาวลำตัว: 121.2มม
เส้นผ่านศูนย์กลางเพลา: 8 มม
ความยาวเพลา: 21 มม

คุณสมบัติสเต็ปเปอร์มอเตอร์แบบวงปิดในตัว:

Cortex-M4 core ไมโครคอนโทรลเลอร์ 32 บิตประสิทธิภาพสูง
ความถี่ตอบสนองพัลส์สูงสุดสามารถเข้าถึง 200KHz
ฟังก์ชั่นการป้องกันในตัวช่วยให้มั่นใจได้ถึงการใช้งานอุปกรณ์อย่างปลอดภัย
การควบคุมกระแสไฟฟ้าอัจฉริยะเพื่อลดการสั่นสะเทือน เสียง และการสร้างความร้อน
ใช้ความต้านทานภายใน MOS ต่ำ ความร้อนลดลง 30% เมื่อเทียบกับผลิตภัณฑ์ทั่วไป
ช่วงแรงดันไฟฟ้า: DC12V-36V
การออกแบบที่ผสานรวมกับมอเตอร์ขับเคลื่อนในตัว ติดตั้งง่าย ใช้พื้นที่น้อย และเดินสายง่าย
พร้อมกับฟังก์ชั่นป้องกันการย้อนกลับการเชื่อมต่อ

วิธีการสื่อสาร:

ประเภทชีพจร
ประเภทเครือข่าย RS485 MODbus RTU
CANเปิดประเภทเครือข่าย

ระดับการป้องกัน:

ประเภทกันน้ำ: IP30, IP54, IP65, อุปกรณ์เสริม

Nema 24 BFISC60-P4A3 Stepper Motor พร้อมไดรเวอร์ในตัวข้อมูลจำเพาะ:

ข้อกำหนดทางไฟฟ้า
ประเภทสินค้า	/	Nema 24 Stepper Motor แบบรวม (Pluse, RS485, CANopen ตัวเลือก)
ชื่อรุ่น	/	BFISC60-P4A3
เฟส	เฟส	2
มุมก้าว	°	1.8
ปัจจุบัน	ก	4.2
ความต้านทาน	โอห์ม	0.75
ตัวเหนี่ยวนำ	mH	3.6
แรงบิดสูงสุด	นิวตันเมตร	3.8
ความสูงรวม	มม	121.2
ตัวเข้ารหัส	/	1,000ppr / 17Bit / 15Bit
ชั้นฉนวน	/	บี

Nema24 Integrated Closed Loop Stepper Motors สภาพแวดล้อมการใช้งาน：

สิ่งแวดล้อม	พารามิเตอร์
วิธีการทำความเย็น	การระบายความร้อนตามธรรมชาติหรือแบบบังคับ
แอปพลิเคชัน	หลีกเลี่ยงฝุ่น น้ำมัน และก๊าซที่มีฤทธิ์กัดกร่อน เก็บให้ห่างจากอุปกรณ์สร้างความร้อนอื่น ๆ ห้ามไม่ให้มีก๊าซที่ติดไฟได้และฝุ่นที่เป็นสื่อกระแสไฟฟ้า
อุณหภูมิในการทำงาน	0°C ~ +50°C
ความชื้นในสิ่งแวดล้อม	≤85% RH (ไม่มีการควบแน่น)
การสั่นสะเทือน	สูงสุด 5.9 ม./วินาที²
อุณหภูมิในการจัดเก็บ	-25°C ~ +70°C

ตัวบ่งชี้สถานะไดร์เวอร์ในตัว：

สี	ชื่อ	การทำงาน
สีเขียว	สปป	ไฟแสดงสถานะ
สีแดง	เอแอลเอ็ม	ตัวบ่งชี้สัญญาณเตือน

พอร์ต I/O ไดรเวอร์แบบรวม V2 ซีรี่ส์：

/		พลัส		สามารถเปิด/RS485
พอร์ต	เข็มหมุด	ชื่อพอร์ต	คำอธิบาย	ชื่อพอร์ต		คำอธิบาย
ซีเอ็น1	1	พูล+	สัญญาณพัลส์	DI1+		สัญญาณเอาท์พุตดิจิตอล
	2	พูล-		DI1-
	3	ดีไออาร์+	สัญญาณทิศทาง	DI2+		สัญญาณเอาท์พุตดิจิตอล
	4	ดีไออาร์-		DI2-
	5	อีน่า+	เปิดใช้งานสัญญาณ	DI3+		สัญญาณเอาท์พุตดิจิตอล
	6	อีนา-		DI3-
	7	เอ็นซี	ไม่ได้กำหนด	DI4+		สัญญาณเอาท์พุตดิจิตอล
	8	เอ็นซี	ไม่ได้กำหนด	DI4-
	9	เอแอลเอ็ม+	สัญญาณเตือน	DO1+		สัญญาณเอาท์พุตดิจิตอล
	10	ALM-		DO1-
	11	ค้างอยู่+	สัญญาณรอดำเนินการ	ดีโอ2+		สัญญาณเอาท์พุตดิจิตอล
	12	ค้างอยู่-		DO2-
	13	เอ็นซี	ไม่ได้กำหนด	CANL	CAN บัสระดับต่ำ	485เอ	สัญญาณการทำงาน
	14	เอ็นซี	ไม่ได้กำหนด	CANH	CAN บัสระดับสูง	485B
	15	เอ็นซี	ไม่ได้กำหนด	CANL	CAN บัสระดับต่ำ	485เอ
	16	เอ็นซี	ไม่ได้กำหนด	CANH	CAN บัสระดับสูง	485B
ซีเอ็น2	1	ดีซี+	การเชื่อมต่อสายไฟ	ดีซี-	การเชื่อมต่อสายไฟ	ดีซี+	การเชื่อมต่อสายไฟ
	2	ดีซี-		ดีซี+		ดีซี-

สวิตช์ DIP ไดรเวอร์ในตัว：

เข็มหมุด	ชื่อพอร์ต	คำอธิบาย
1	SW1	การตั้งค่าการแบ่งย่อย
2	SW2
3	SW3
4	SW4
5	SW5	การตั้งค่าทิศทางการหมุนของมอเตอร์

การตั้งค่าการแบ่งย่อยไดร์เวอร์แบบรวม：

แบ่งย่อย	SW1	SW2	SW3	SW4
200	ปิด	ปิด	ปิด	ปิด
400	บน	ปิด	ปิด	ปิด
800	ปิด	บน	ปิด	ปิด
1600	บน	บน	ปิด	ปิด
3200	ปิด	ปิด	บน	ปิด
6400	บน	ปิด	บน	ปิด
12800	ปิด	บน	บน	ปิด
25600	บน	บน	บน	ปิด
1000	ปิด	ปิด	ปิด	บน
2000	บน	ปิด	ปิด	บน
4000	ปิด	บน	ปิด	บน
5000	บน	บน	ปิด	บน
8000	ปิด	ปิด	บน	บน
10000	บน	ปิด	บน	บน
20000	ปิด	บน	บน	บน
25000	บน	บน	บน	บน

การตั้งค่าทิศทางการหมุนของมอเตอร์：

ผู้ใช้สามารถกำหนดทิศทางการหมุนของมอเตอร์ผ่าน SW5 ซึ่งทำงานร่วมกับสัญญาณควบคุม DIR การเปลี่ยนการตั้งค่า SW5 หรือสัญญาณควบคุม DIR สามารถเปลี่ยนทิศทางการหมุนของมอเตอร์ปัจจุบันได้

ทิศทาง	SW5	ผบ
ซีดับบลิว	ปิด	ระดับต่ำ
ทวนเข็มนาฬิกา	บน	ระดับต่ำ
ทวนเข็มนาฬิกา	ปิด	ระดับสูงหรือถูกระงับ
ซีดับบลิว	บน	ระดับสูงหรือถูกระงับ
