บ้าน / ศูนย์ผลิตภัณฑ์ / มอเตอร์สเต็ปเปอร์เชิงเส้น / มอเตอร์สกรูสกรูลูกสกรูภายนอก / NEMA 23 BF57HSB82-3004 สกรูลูกสกรูภายนอกสกรูมอเตอร์เชิงเส้น 1.8 องศา 2.1nm (297.38oz.in) 57x57x82mm 3.0a 4 สาย

NEMA 23 BF57HSB41-2804 สกรูสกรูภายนอกสกรูสกรูเชิงเส้นมอเตอร์ 1.8 องศา 0.55Nm (77.89oz.in) 57x57x41mm 2.8a 4 สาย

NEMA 23 BF57HSB82-3004 สกรูลูกสกรูภายนอกสกรูมอเตอร์เชิงเส้น 1.8 องศา 2.1nm (297.38oz.in) 57x57x82mm 3.0a 4 สาย

ประเภท: NEMA23 2 เฟสมอเตอร์สกรูสกรูภายนอก

ปัจจุบัน: 3a

ความต้านทาน: 1.2Ω

แรงบิดจัดอันดับ: 2.1nm (297.38oz.in)

แบบอย่าง:
BF57HST82-3004
ยี่ห้อ:
คนขี้เกียจ
สเต็ปเปอร์มอเตอร์ชนิด:
มอเตอร์เชิงเส้น
สกรูตะกั่วชนิด:
สกรูลูกบอลภายนอก
ขนาดมอเตอร์ Stepper:
NEMA23 (57 มม.)
จำนวนโอกาสในการขาย:
4wires
ขั้นตอน:
2 เฟส
มุมขั้นตอน:
1.8 °
moq:
10 ชิ้น


ความพร้อม:



สอบถาม

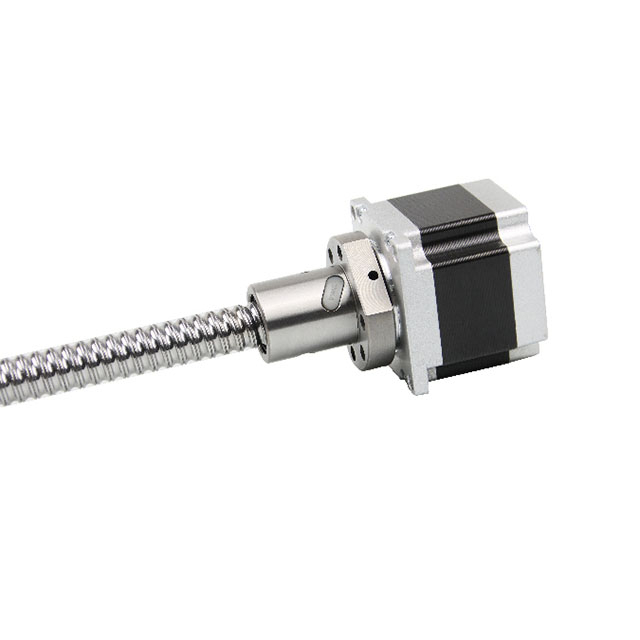

SESFOC NEMA 23 BIPOLAR BALL EXTERNAL SCROW MOTOR MOTOR STEPPER เชิงเส้น (BF57HST82-3004) ด้วยมุมขั้นตอน 1.8DEG และขนาด 57x57x82 มม. เส้นผ่านศูนย์กลางภายนอกของแกนสกรูรวมถึง 8m m, 10mm, 12mm และ 16mm มันมี 4 สาย, 3A, 1.2 Ω 4MH และด้วยแรงบิด 2.1nm (297.38oz.in) . สำหรับข้อกำหนดของ Stepper Motors ที่แตกต่างกันมากขึ้น (เช่นกระปุกเกียร์เบรกเครื่องเข้ารหัสหรือมอเตอร์รวม) โปรดติดต่อเรา !!!

ข้อมูลจำเพาะไฟฟ้า：

ประเภท: NEMA23 bipolar ภายนอก Stepper Motor พร้อมสกรูลูกบอล
ชื่อรุ่น: BF57HST82-3004
เฟส: 2
มุมขั้นตอน: 1.8 องศา
ปัจจุบัน: 3.0a
ความต้านทาน: 1.2 Ω± 0.1 (20 ℃)
การเหนี่ยวนำ: 4MH ± 20%(1KHz 1V RMS)
แรงบิดถือ: 2.1n.cm (297.38oz.in)
ระดับฉนวน: B (130 °); สูงสุด 80K
ชิ้นส่วนเสริม: กล่องเกียร์, encoder, เบรก, ไดรเวอร์แบบรวม ...

ข้อกำหนดทางกายภาพ:

ขนาดเฟรม: NEMA 23 (57 x 57 มม.)
ความยาวของร่างกาย: 82 มม.
เส้นผ่านศูนย์กลางเพลา: 8/10/12/16 มม.
ประเภทเพลา: สกรูลูกบอลภายนอกประเภท T-type

การเชื่อมต่อสายไฟ:

A+	a-	B+	B-
สีดำ	สีเขียว	สีแดง	สีฟ้า

NEMA 23 สกรูภายนอกสกรูสกรูมอเตอร์ข้อกำหนดไฟฟ้า:

ข้อกำหนดไฟฟ้า
ประเภทผลิตภัณฑ์	/	NEMA 23 BIPOLAR BALL SCROW MOTOR MOTOR STEPPER เชิงเส้น
ชื่อนางแบบ	/	BF57HST82-3004
ขั้นตอน	ขั้นตอน	2
มุมก้าว		1.8
ปัจจุบัน	อัน	3
ความต้านทาน	Ω	1.1
การเหนี่ยวนำ	MH	4
แรงบิดที่ได้รับการจัดอันดับ (NM)	NM	2.1
แรงบิดถือ (Oz.in)	ออนซ์	297.38
สองขั้ว/unipolar	/	สองขั้ว
ชั้นฉนวน	/	ข
แรงบิดที่ดี	G.CM	1000
ความเฉื่อยของโรเตอร์	G.CM²	600

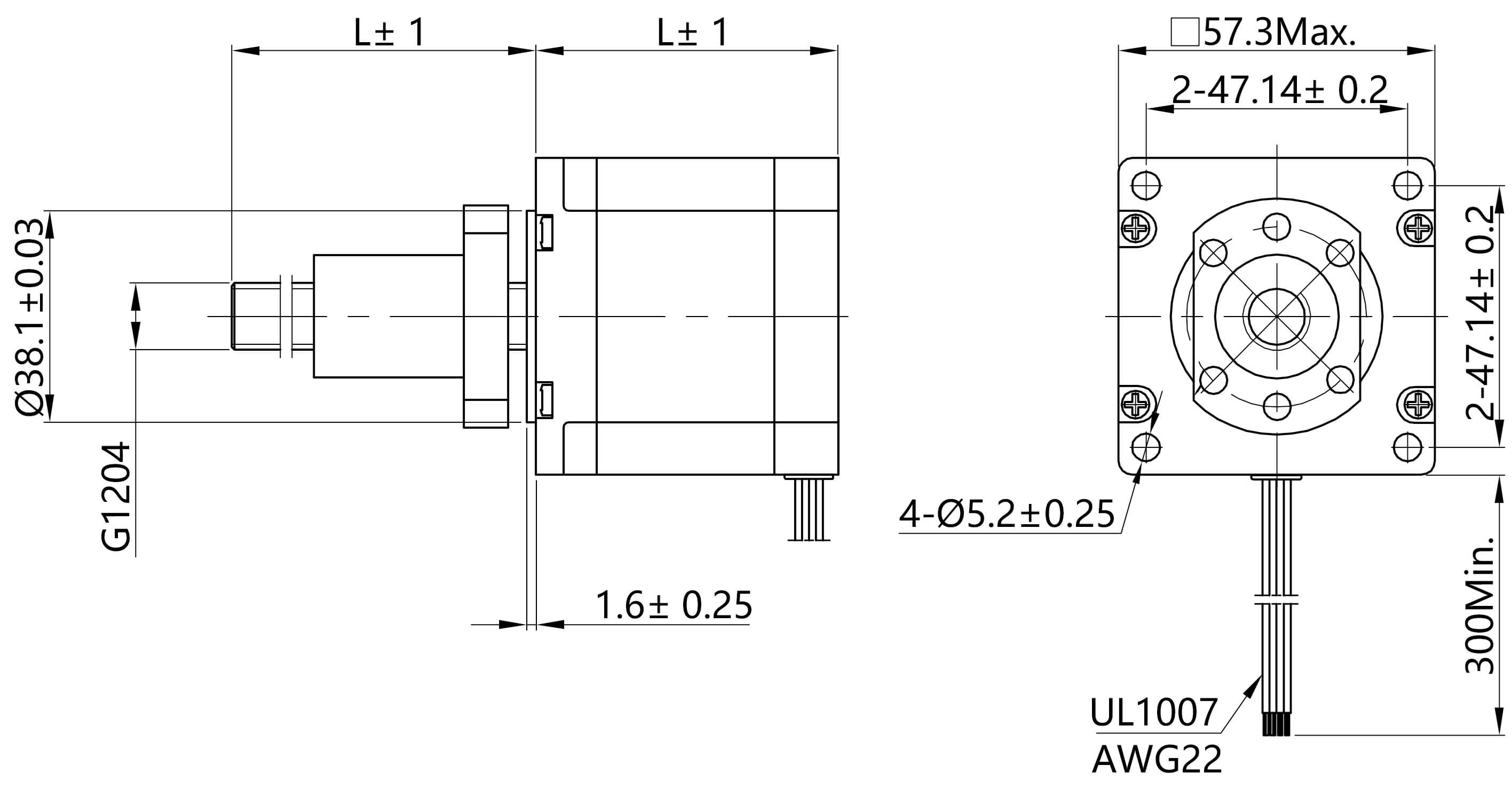

สเต็ปเชิงเส้นมอเตอร์ NEMA 23 ข้อมูลจำเพาะทางกายภาพ:

ข้อกำหนดทางกายภาพ
ขนาดเฟรม	มม.	Nema 23 (57 x 57)
ประเภทเพลาเอาต์พุต	/	มอเตอร์สกรูสกรูลูกสกรูภายนอก
เส้นผ่านศูนย์กลางเพลา	มม.	8/10/12/16 มม.
จำนวนโอกาส	/	4
นำไปสู่ความยาว	มม.	300
น้ำหนัก	กิโลกรัม	1.2

สกรูสกรูก้านสเปคทางกายภาพ:

สกรูสกรูก้านสเป คทางกายภาพ
แบบอย่าง	เส้นผ่าศูนย์กลางภายนอก	ตะกั่ว	จำนวนหัว	เส้นผ่านศูนย์กลางทรงกลม
G0801	8	1	1	0.8
G0802	8	2	1	1.2
G1002	10	2	1	1.2
G1004	10	4	1	2
G1202	12	2	1	1.2
G1204	12	4	1	2.5
G1604	16	4	1	2.381
